ALBERO AL11R.H-D

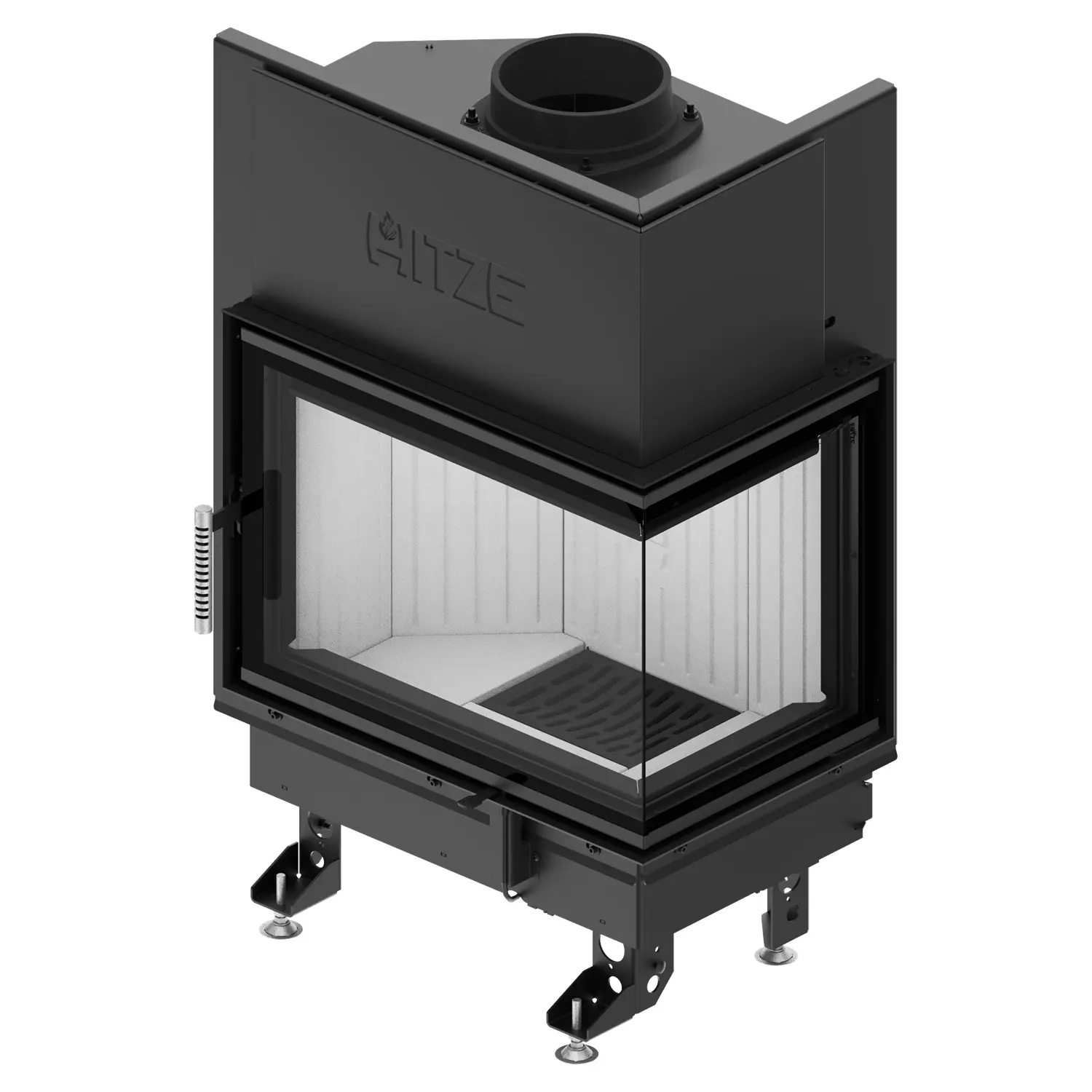

Eckkamineinsatz ALBERO AL11R.HD

Eckkamineinsatz ALBERO AL11R.HD Dieses Stahlmodell hat eine Nennleistung von 11 kW und verfügt über eine Glasfront sowie ein Seitenfenster auf der rechten Seite. Die Eckkonstruktion ermöglicht einen weiten Blick auf das Feuer und erlaubt die Beobachtung der Flammen aus zwei Richtungen.

Ein Heizlastbereich von 5,5 bis 14 kW ermöglicht die Anpassung der Betriebsintensität des Geräts an den aktuellen Heizbedarf. Darüber hinaus ist das Modell für eine Warminstallation geeignet und kann daher auch in Systemen eingesetzt werden, die die Energie stufenweise an den Raum abgeben.

AL11R.HD ist einer der beliebten ALBERO KamineinsatzserieDie Produktlinie kombiniert Lösungen, die eine effiziente Verbrennung unterstützen, mit der Möglichkeit, Griff, Abdeckungen und Kamineinsatz individuell zu gestalten.

Frontverglasung und rechtes Seitenfenster

Das wichtigste Unterscheidungsmerkmal des Modells ist Eckverglasung mit Seitenglas auf der rechten SeiteDiese Anordnung ermöglicht es Ihnen, das Feuer sowohl von vorne als auch von der rechten Seite des Raumes aus zu beobachten.

Dadurch eignet sich der Einsatz ideal für Einbaunischen an einer Wand, an der Grenze zweier Funktionsbereiche oder an einem Ort, der von mehreren Stellen im Wohnzimmer aus sichtbar ist. So wird der Kamin zu einem prägnanten Element des offenen Wohnbereichs.

Die für das Modell AL11R.HD angegebenen Verglasungsmaße lauten: 590 × 375 × 430 mmBevor Sie das Gerät installieren, verwenden Sie bitte eine aktuelle technische Zeichnung, um sicherzustellen, dass alle Installationsabmessungen des Geräts korrekt berücksichtigt werden.

Rechtsseitiger Kamineinsatz für verschiedene Anordnungen

Die rechte Glasscheibe sollte an die Position des Kamins und die Richtung angepasst werden, aus der das Feuer am häufigsten betrachtet wird. Daher könnte beispielsweise das Modell AL11R.HD eine geeignete Lösung sein, wenn sich der Wohnbereich auf der rechten Seite des Gebäudes befindet.

Darüber hinaus öffnet die Eckkonstruktion den Kamin optisch zu einem größeren Teil des Raumes hin. Das bedeutet, dass der Blick auf das Feuer nicht auf eine einzige Achse beschränkt ist, wie es bei Einsätzen mit gerader Frontscheibe der Fall ist.

Hitzebeständigeskeramisches Glas

Die Türen sind ausgestattet mit hitzebeständiges Keramikglas, geeignet für den Betrieb bei Temperaturen bis zu 800°CDas Material ermöglicht die sichere Beobachtung von Flammen und behält seine Eigenschaften bei sachgemäßer Verwendung des Einsatzes.

Gleichzeitig bietet die Stahltür mit ihrem speziellen Profil die notwendige Stabilität und Hitzebeständigkeit. Diese Konstruktion gewährleistet einen einwandfreien Türverschluss und eine optimale Abdichtung bei regelmäßigem Gebrauch des Kamins.

Ein System, das dazu beiträgt, dass das Glas sauber bleibt

Der Kamineinsatz ALBERO AL11R.HD ist ausgestattet mit ein Luftschleier, der den Clean-Glass-Effekt unterstütztDer entlang der Innenfläche der Verglasung gerichtete Luftstrom trägt dazu bei, die Ansammlung von Ruß und anderen Verunreinigungen zu reduzieren.

Dadurch bleiben die Front- und Seitenscheiben länger frei. Das System macht die regelmäßige Reinigung der Scheiben jedoch nicht überflüssig.

Die Wirksamkeit eines Luftschleiers wird durch Faktoren wie Holzfeuchtegehalt, Schornsteinparameter, Beleuchtungsmethode und Luftzufuhreinstellungen beeinflusst. Daher sollte das Gerät gemäß den Anweisungen des Herstellers verwendet werden.

Nennleistung 11 kW

Die Nennleistung des ALBERO AL11R.HD-Einsatzes beträgt 11 kW.Die Heizlast reicht von 5,5 bis 14 kW, sodass Sie die Betriebsintensität des Geräts je nach aktuellem Wärmebedarf anpassen können.

Das Modell kann als zusätzliche Heizquelle im Wohnzimmer, im offenen Wohnbereich oder in anderen Räumen, die für die Installation eines Holzofens vorgesehen sind, verwendet werden.

Bei der Auswahl der passenden Leistung sollten unter anderem das Raumvolumen, der Dämmstandard des Gebäudes, die Raumaufteilung und die Parameter des Schornsteinzugs berücksichtigt werden. Daher empfiehlt es sich, bei der Auswahl eines Kamineinsatzes einen qualifizierten Installateur zu konsultieren.

Thermischer Wirkungsgrad auf dem Niveau von 83%

Der thermische Wirkungsgrad des Modells AL11R.HD beträgt 83%.Ein sachgemäß ausgelegtes Luftzufuhrsystem unterstützt eine stabile Verbrennung und die effiziente Nutzung der im Holz enthaltenen Energie.

Die spezielle Konstruktion des Heckbereichs ermöglicht die Zufuhr von Sekundärluft in die obere Brennzone. Diese Luft unterstützt die Verbrennung der bei der Kraftstoffverbrennung entstehenden Gase.

Dadurch kann der Verbrennungsprozess präziser durchgeführt werden, was dazu beiträgt, die Produkte unvollständiger Verbrennung zu reduzieren und die angegebene Effizienz des Geräts aufrechtzuerhalten.

Emissionsparameter AL11R.HD

Partikelemissionen bei 13% O₂ Summen 38 mg/m³Im Gegenzug werden bei 13% O CO-Emissionen freigesetzt.₂ Summen 1243 mg/m³.

Um die angegebenen Parameter zu erreichen, ist die Verwendung von ordnungsgemäß abgelagertem Holz, ein ausreichender Schornsteinzug und der korrekte Anschluss des Geräts erforderlich.

Darüber hinaus müssen Kraftstoffmenge, Zündmethode und Luftmengenregulierung den Vorgaben der Bedienungsanleitung entsprechen. Dadurch wird sichergestellt, dass der Einsatz innerhalb seines vorgesehenen Leistungsbereichs arbeitet.

Externer Lufteinlass

Der Stahlsockel des Einsatzes ist ausgestattet mit externer LufteinlassdämpferDadurch kann die für die Verbrennung benötigte Luft direkt von außerhalb des Gebäudes zugeführt werden.

Diese Lösung reduziert den Bedarf, Luft ausschließlich aus dem beheizten Raum anzusaugen. Dies ist besonders wichtig in modernen Gebäuden mit hoher Luftdichtheit.

Der Durchmesser des Einlasskanals beträgt 125 mmDer Luftkanal sollte so konstruiert sein, dass eine angemessene Luftmenge ungehindert zum Ofen strömen kann.

Ein Kamineinsatz für ein Haus mit Wärmerückgewinnung

Das Modell AL11R.HD ist angepasst für den Einsatz in Gebäuden mit WärmerückgewinnungDie externe Luftansaugung trägt dazu bei, die Auswirkungen des Kamins auf das Luftgleichgewicht im Raum zu reduzieren.

Gleichzeitig müssen die Kamininstallation und die mechanische Belüftung fachgerecht geplant und eingestellt werden. Dadurch werden optimale Betriebsbedingungen für beide Systeme gewährleistet.

Es ist wichtig, die Luftzufuhr vor Baubeginn zu planen. Dies hilft, Konflikte mit anderen Installationen zu vermeiden und die erforderlichen Installationsabstände einzuhalten.

Abgasaustritt durch ein 200 mm Rauchrohr

Der Durchmesser des Rauchrohrs des Kamineinsatzes AL11R.HD beträgt 200 mmDer Schornstein und der Abgasanschluss müssen an die Parameter des Geräts angepasst werden.

Vor der Installation müssen unter anderem die Höhe und der Querschnitt des Schornsteins, der verfügbare Zug, die Anschlussart und die Möglichkeit der regelmäßigen Reinigung der Anlage überprüft werden.

Die abschließende Beurteilung der Anschlussbedingungen sollte von einem qualifizierten Installateur oder einer Person mit entsprechender Schornsteinqualifikation durchgeführt werden.

Möglichkeit zur Schaffung eines warmen Gebäudes

Mit dem ALBERO AL11R.HD Einsatz können Sie Installation eines warmen KaminsDadurch können sorgfältig ausgewählte Speichermaterialien verwendet werden, die einen Teil der Wärmeenergie absorbieren und sie dann allmählich an den Raum abgeben.

Dadurch wird die Wärmeabgabe über die Zeit gleichmäßiger verteilt als bei einem herkömmlichen leichten Konvektionsgehäuse. Die verwendeten Materialien und die Gehäusekonstruktion müssen jedoch den Anforderungen der jeweiligen Installation entsprechen.

Die Möglichkeit, eine warme Umgebung zu schaffen, bedeutet nicht, dass der Luftstrom beliebig eingeschränkt werden kann. Das gesamte System muss gemäß der Gerätedokumentation und den Prinzipien des Wärmeschutzes ausgelegt sein.

Erforderliche aktive Felder der Raster

Die aktive Fläche der Auslassgitter sollte betragen von 770 bis 880 cm²Die erforderliche aktive Fläche der Einlassgitter liegt wiederum im Bereich von 440 bis 720 cm².

Lufteinlässe lassen kühlere Luft in den Raum um den Körper strömen. Die erwärmte Luft kann dann über Abluftgitter in den Raum abgeleitet werden.

Dank einer optimal gestalteten Luftführung wird die Wärme effektiv in den Innenraum abgeführt und die eingebauten Elemente werden vor übermäßigen Temperaturanstiegen geschützt.

Stahlgehäuse des P265GH-Kessels

Das Einsatzgehäuse besteht aus Kesselstahl der Güteklasse P265GH gemäß EN 10028-2Dieses Material ist für Anwendungen vorgesehen, die einen Betrieb bei erhöhten Temperaturen erfordern.

Das Stahlgehäuse gewährleistet die nötige Stabilität der gesamten Konstruktion. Darüber hinaus sorgen sorgfältig ausgewählte Materialien für die Langlebigkeit des Geräts im regelmäßigen Gebrauch.

Personalisierung des ALBERO AL11R.HD-Einsatzes

Die ALBERO-Serie ermöglicht es Ihnen, ausgewählte Einsatzelemente an den Charakter Ihrer Inneneinrichtung anzupassen. Zu den Individualisierungsoptionen gehören ein Griff, Gitter und ein Kamineinsatz aus schwarzem Beton.

Das Gerät kann bestellt werden bei schwarz pulverbeschichteter TürgriffDiese Lösung ermöglicht ein einheitlicheres Erscheinungsbild der Vorderseite und eine bessere Anpassung des Geräts an dunkle Schränke.

Der schwarze Kamineinsatz bildet mit dem Rahmen ein harmonisches Gesamtbild und hebt die Farbe der Flammen hervor. Dadurch lässt sich das Modell an verschiedene Wohnzimmerdesigns anpassen.

Abmessungen und Gewicht des AL11R.HD-Einsatzes

Die Abmessungen des Geräts sind 679 × 1064 × 510 mmDie Konstruktion kombiniert eine breite Frontscheibe mit Seitenverglasung. Überlegen Sie sich daher vor der Installation des Geräts genau, wo sich die rechte Seite des Kamins befindet.

Das Gewicht des Einsatzes beträgt 132 kgDer Untergrund muss daher über eine ausreichende Tragfähigkeit verfügen und entsprechend den Anforderungen für den Einbau von Heizgeräten vorbereitet sein.

Vor Beginn der Arbeiten sollten Sie außerdem den Anschlussort für den Abzug planen, eine Luftzufuhr bereitstellen und die erforderlichen Abstände zu brennbaren Elementen einhalten.

Energieeffizienzklasse A+

Der ALBERO AL11R.HD Eckkamineinsatz für die rechte Ecke hat Energieeffizienzklasse A+Der Wirkungsgrad des 83% und ein Gasverbrennungssystem unterstützen die effektive Nutzung der im Holz enthaltenen Energie.

Die tatsächliche Effizienz des Geräts hängt jedoch auch von der Brennstoffqualität, den Parametern des Schornsteins, der Installationsmethode und der korrekten Funktion des Einsatzes ab.

Einhaltung von Ökodesign, BImSchV II und 15a B-VG

Der Kamineinsatz ALBERO AL11R.HD erfüllt die Anforderungen Ekoprojekt, BImSchV II und 15a B-VG.

Die Anforderungen an lokale Festbrennstoff-Raumheizgeräte werden unter anderem wie folgt spezifiziert: Verordnung (EU) 2015/1185 der Kommission.

Gemäß den Ökodesign-Anforderungen darf dieses Produkt nicht als primäre Heizquelle verwendet werden. Es ist als zusätzliche Heizquelle gemäß seiner bestimmungsgemäßen Verwendung und den Anweisungen des Geräts einzusetzen.

Warum sollten Sie sich für den ALBERO AL11R.HD entscheiden?

Eckkamineinsatz ALBERO AL11R.HD Diese Kombination aus einer Nennleistung von 11 kW, einem thermischen Wirkungsgrad von 83% und beidseitiger Flammenbeobachtung ermöglicht es, das Flammenspiel von verschiedenen Stellen im Raum aus zu beobachten.

Das Gerät verfügt außerdem über einen externen Lufteinlass, ein Abgasnachbrennersystem und einen Luftschleier zur Fensterreinigung. Dank der Möglichkeit, eine beheizbare Innenausstattung einzubauen und ausgewählte Elemente individuell anzupassen, lässt sich der Einsatz problemlos in jedes Interieur integrieren.
