ALBERO AL14RG.H-D

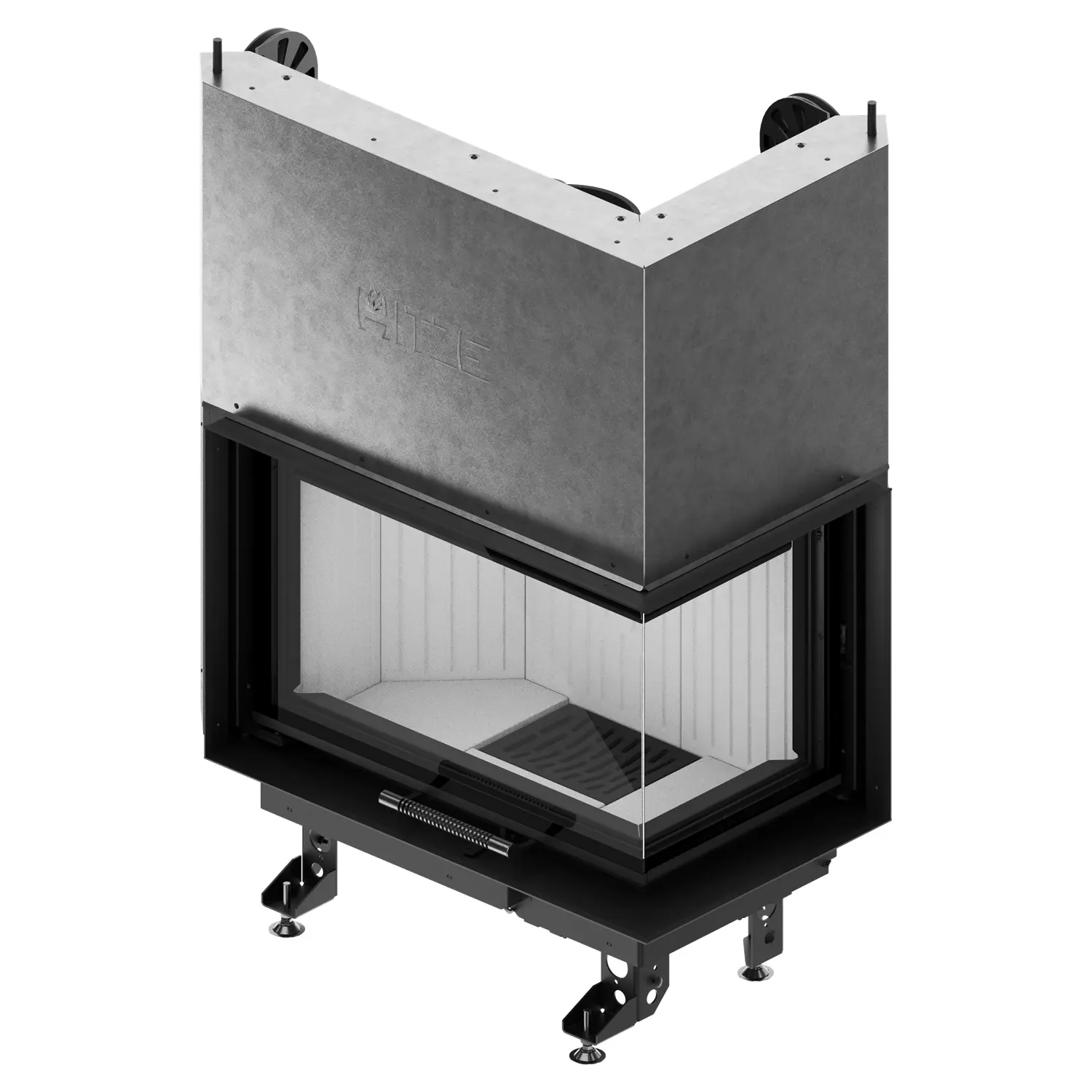

Eckkamineinsatz mit Klappe ALBERO AL14RG.HD

Eckkamineinsatz mit Klappe ALBERO AL14RG.HD Dieses Stahlmodell hat eine Nennleistung von 14 kW. Das Gerät kombiniert eine breite Frontscheibe, eine Seitenverglasung auf der rechten Seite und eine vertikal öffnende Tür. Dies ermöglicht eine gute Sicht auf das Feuer und einen bequemen Zugang zum Brennraum.

Die Heizleistung reicht von 7 bis 18 kW, sodass Sie die Intensität des Einsatzes an Ihren aktuellen Heizbedarf anpassen können. Dank der Eckkonstruktion haben Sie zudem von zwei Seiten einen schönen Blick auf die Flammen.

Das Modell gehört zur beliebten ALBERO KamineinsatzserieDie Produktlinie zeichnet sich durch ihr modernes Design, individuelle Anpassungsmöglichkeiten und Lösungen zur Unterstützung eines effizienten und kontrollierten Holzverbrennens aus.

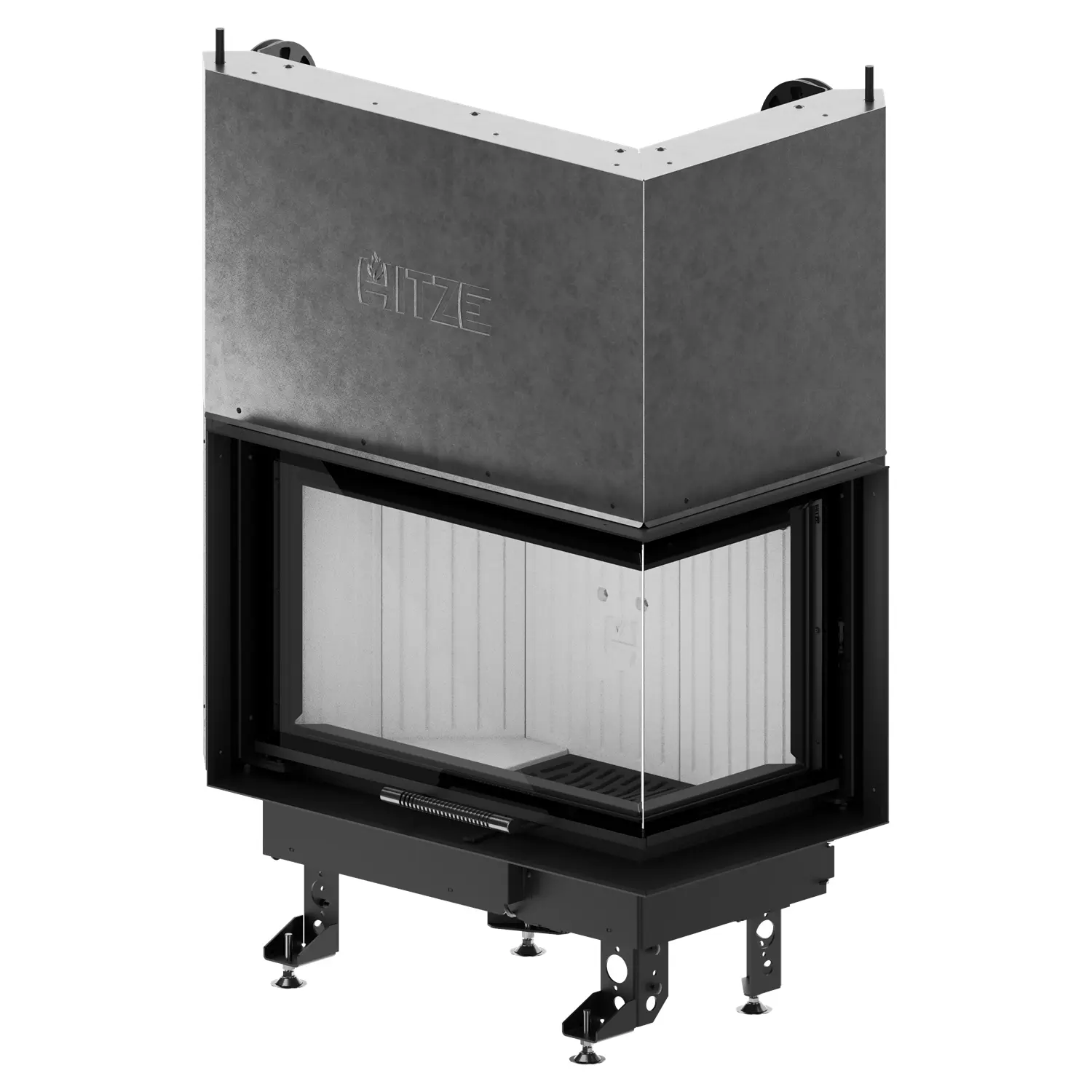

Verglasung in der rechten Ecke

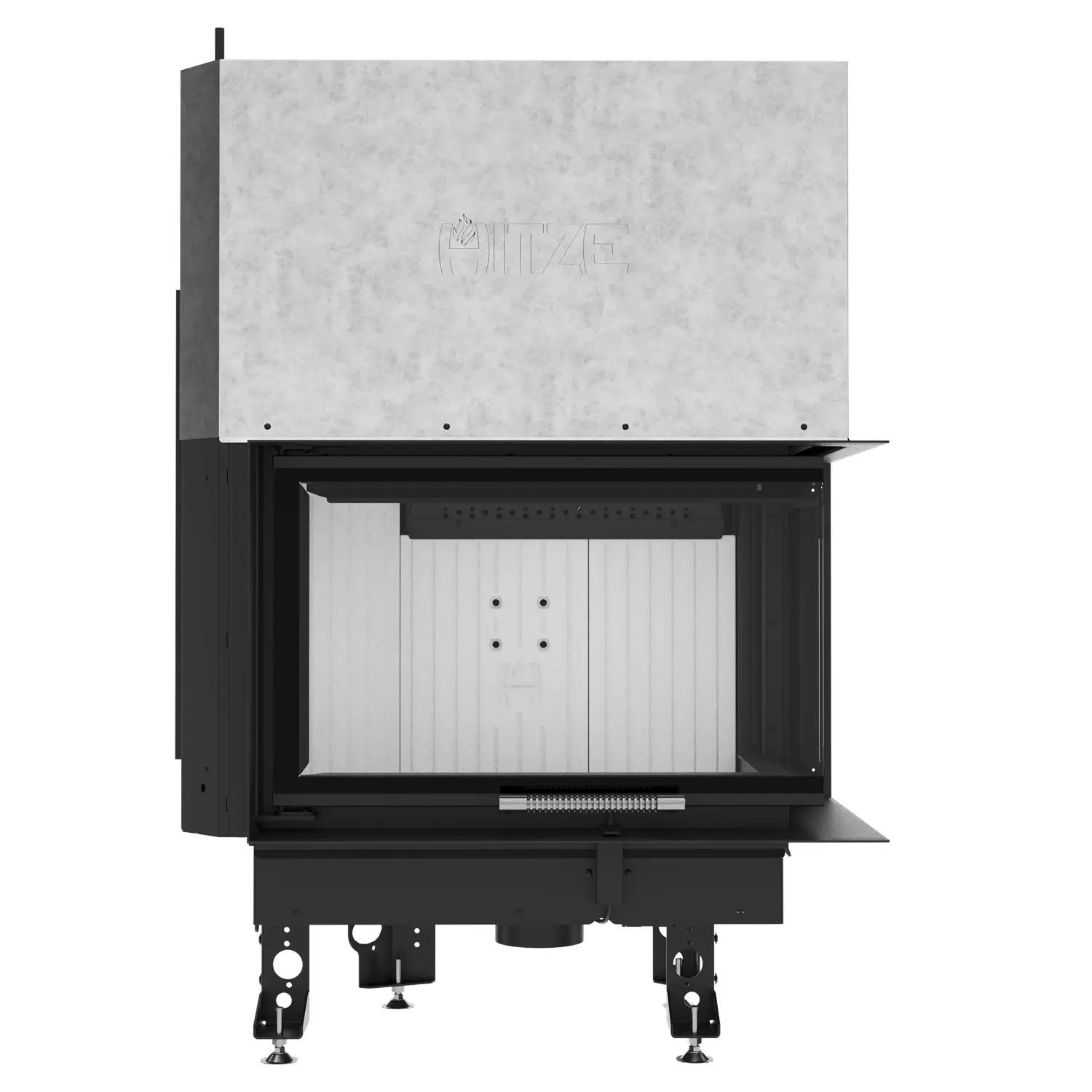

Der ALBERO AL14RG.HD ist ausgestattet mit Frontscheibe und Seitenscheibe auf der rechten SeiteDiese Anordnung ermöglicht es Ihnen, das Feuer sowohl direkt vor dem Kamin als auch von der rechten Seite des Raumes aus zu beobachten.

Dieses Modell eignet sich hervorragend für Räume zwischen zwei Funktionsbereichen, wie beispielsweise Wohn- und Esszimmer. Die Eckverglasung öffnet den Kamin zudem optisch zu einem größeren Teil des Innenraums.

Die Abmessungen der Verglasung sind 680 × 430 × 375 mmVor der Installation des Geräts sollten Sie jedoch eine aktuelle technische Zeichnung verwenden, die es Ihnen ermöglicht, die Position der Glasscheiben und anderer Komponenten des Geräts genau zu berücksichtigen.

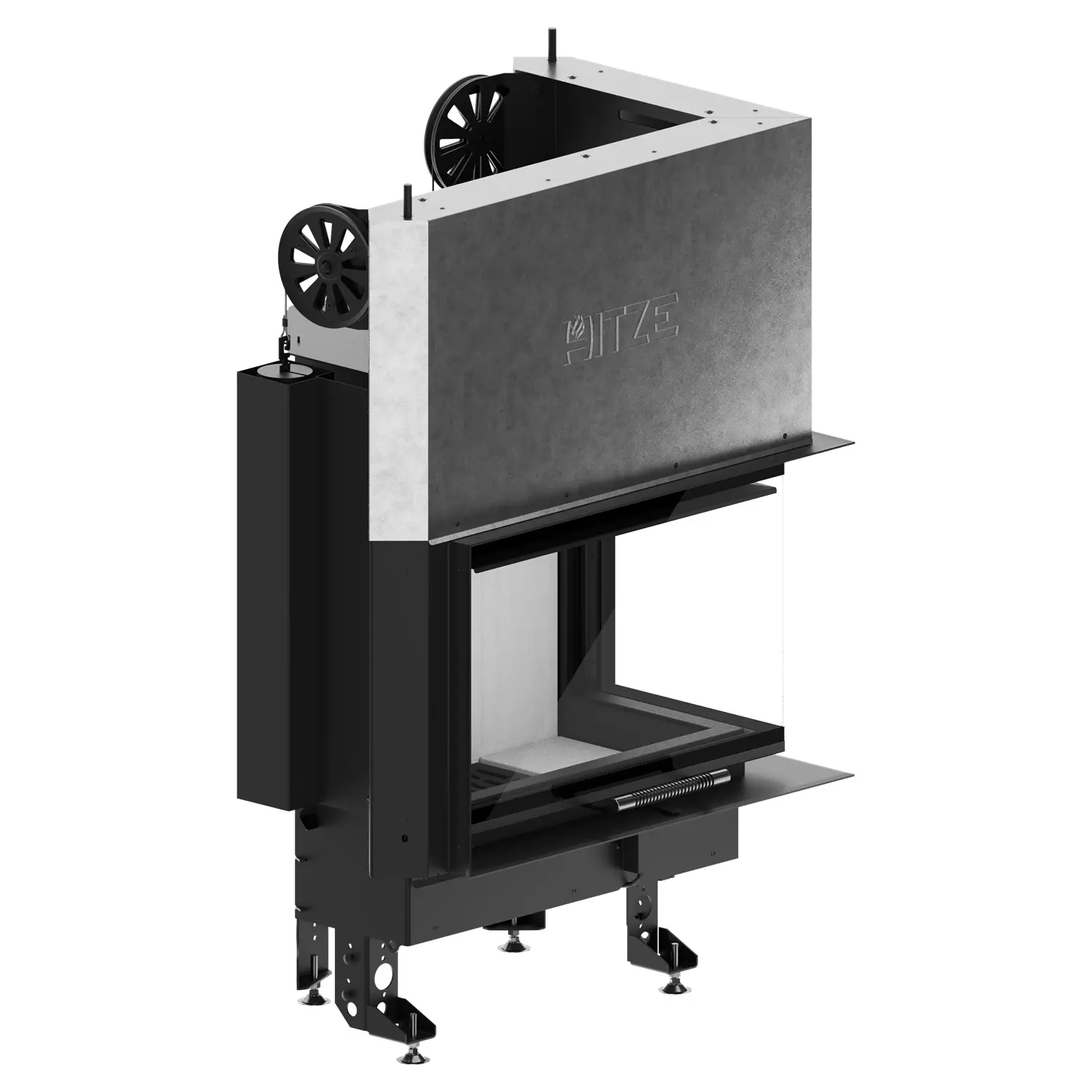

Vertikal öffnende Türen

Der AL14RG.HD-Einsatz ist ausgestattet mit Türhebemechanismus vom Typ FalltürBeim Hinzufügen von Holz wird die Verglasung vertikal angehoben, wodurch der Platz entfällt, der zum Öffnen einer herkömmlichen Tür vor dem Kamin benötigt wird.

Diese Lösung ermöglicht einen bequemen Zugang zum Brennraum und bewahrt gleichzeitig eine moderne und aufgeräumte Front. Der Fallmechanismus sollte bei der Auslegung von Höhe und Konstruktion des Gehäuses berücksichtigt werden.

Die Konstruktion darf weder die Türbewegung einschränken noch den Zugang zu Bauteilen behindern, die einer regelmäßigen Inspektion oder Wartung bedürfen.

Hitzebeständigeskeramisches Glas

Der Einsatz verwendet hitzebeständiges Keramikglas, geeignet für den Betrieb bei Temperaturen bis zu 800°CDas Material ermöglicht eine sichere Beobachtung des Feuers und behält seine Eigenschaften auch bei sachgemäßer Verwendung des Geräts.

Die Kombination aus Frontglas und Seitenverglasung auf der rechten Seite ermöglicht eine prominente Präsentation des Kamins. Dadurch dient der Kamin nicht nur als zusätzliche Wärmequelle, sondern auch als zentrales Element der Inneneinrichtung.

Stahltüren mit stabiler Konstruktion

Die Einsatztür besteht aus spezielles Stahlprofil, wodurch die erforderliche Steifigkeit und Beständigkeit gegenüber hohen Temperaturen gewährleistet werden.

Eine stabile Konstruktion ist besonders wichtig für große, vertikal erhöhte Eckverglasungen. Sie gewährleistet, dass die Tür beim normalen Öffnen und Schließen ihre korrekte Ausrichtung beibehält.

Ein System, das dabei hilft, Fenster sauber zu halten

Der ALBERO AL14RG.HD ist ausgestattet mit Ein Luftschleier, der dazu beiträgt, die Verglasung sauber zu haltenDie Luftzufuhr entlang der Innenseite der Fenster trägt dazu bei, die Ansammlung von Ruß und anderen Schadstoffen zu reduzieren.

Dadurch bleibt die Sicht auf das Feuer über längere Zeiträume frei. Das System macht die regelmäßige Reinigung der Front- und Seitenfenster jedoch nicht überflüssig.

Der Grad der Verunreinigung wird auch durch den Holzfeuchtegehalt, die Brennstoffqualität, die Zugparameter des Schornsteins, die Anzündmethode und die Luftzufuhreinstellungen beeinflusst. Daher sollte das Gerät gemäß den Anweisungen des Herstellers verwendet werden.

Nennleistung 14 kW

Die Nennleistung des ALBERO AL14RG.HD-Einsatzes beträgt 14 kW.Die Heizlast reicht von 7 bis 18 kW, sodass die Betriebsintensität des Geräts an den aktuellen Wärmebedarf angepasst werden kann.

Bei der Auswahl der geeigneten Leistung sollten unter anderem das Raumvolumen, der Wärmedämmstandard des Gebäudes, die Raumaufteilung und die Parameter des Schornsteinzugs berücksichtigt werden.

Daher ist es ratsam, bei der Auswahl einer Heizung einen qualifizierten Installateur zu konsultieren. Dies trägt dazu bei, das Risiko zu verringern, ein Gerät mit einer für die Gegebenheiten des Gebäudes ungeeigneten Nennleistung zu verwenden.

Thermischer Wirkungsgrad auf dem Niveau von 83%

Der thermische Wirkungsgrad des Modells AL14RG.HD beträgt 83%.Ein sachgemäß ausgelegtes Luftzufuhrsystem unterstützt eine stabile Verbrennung und die effiziente Nutzung der im Holz enthaltenen Energie.

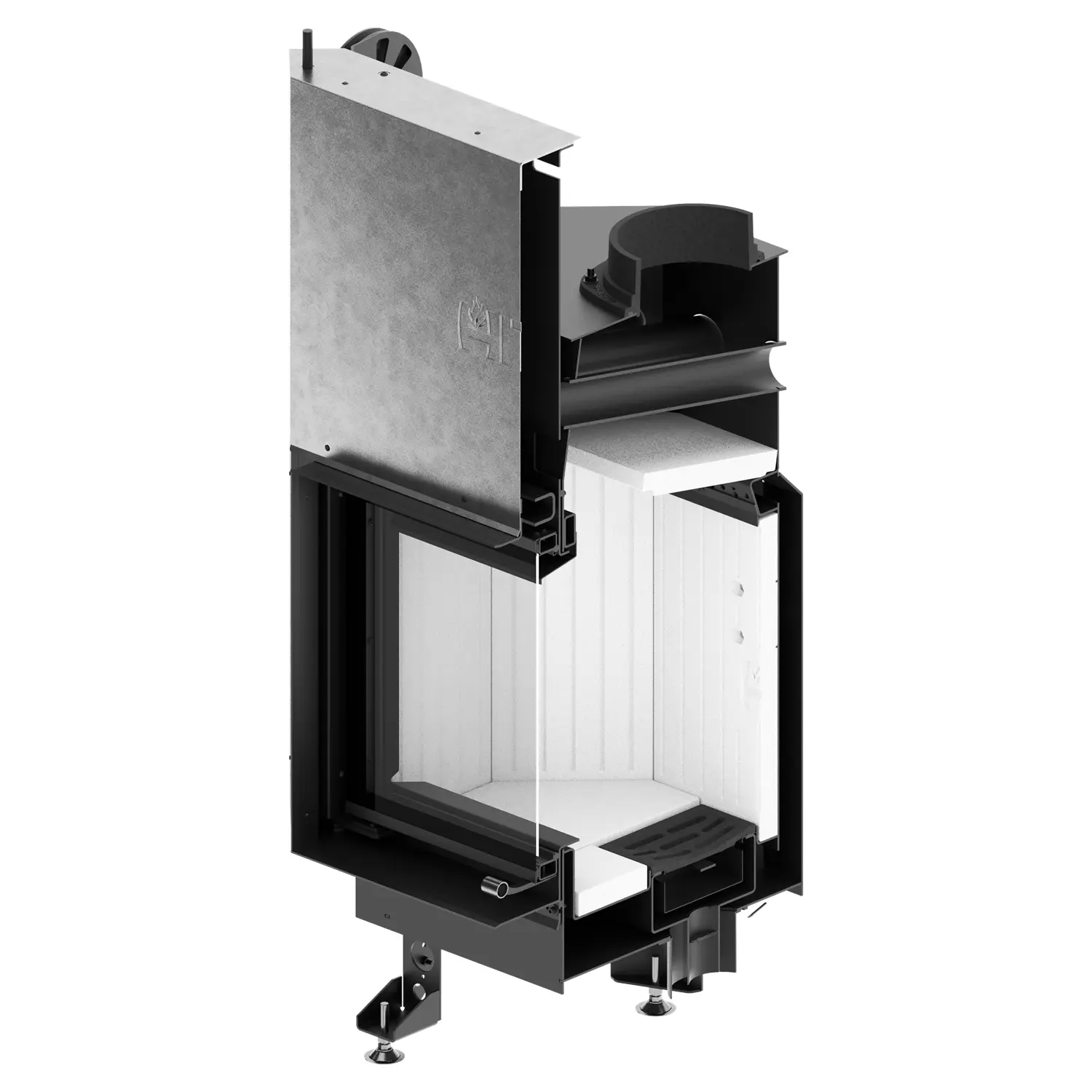

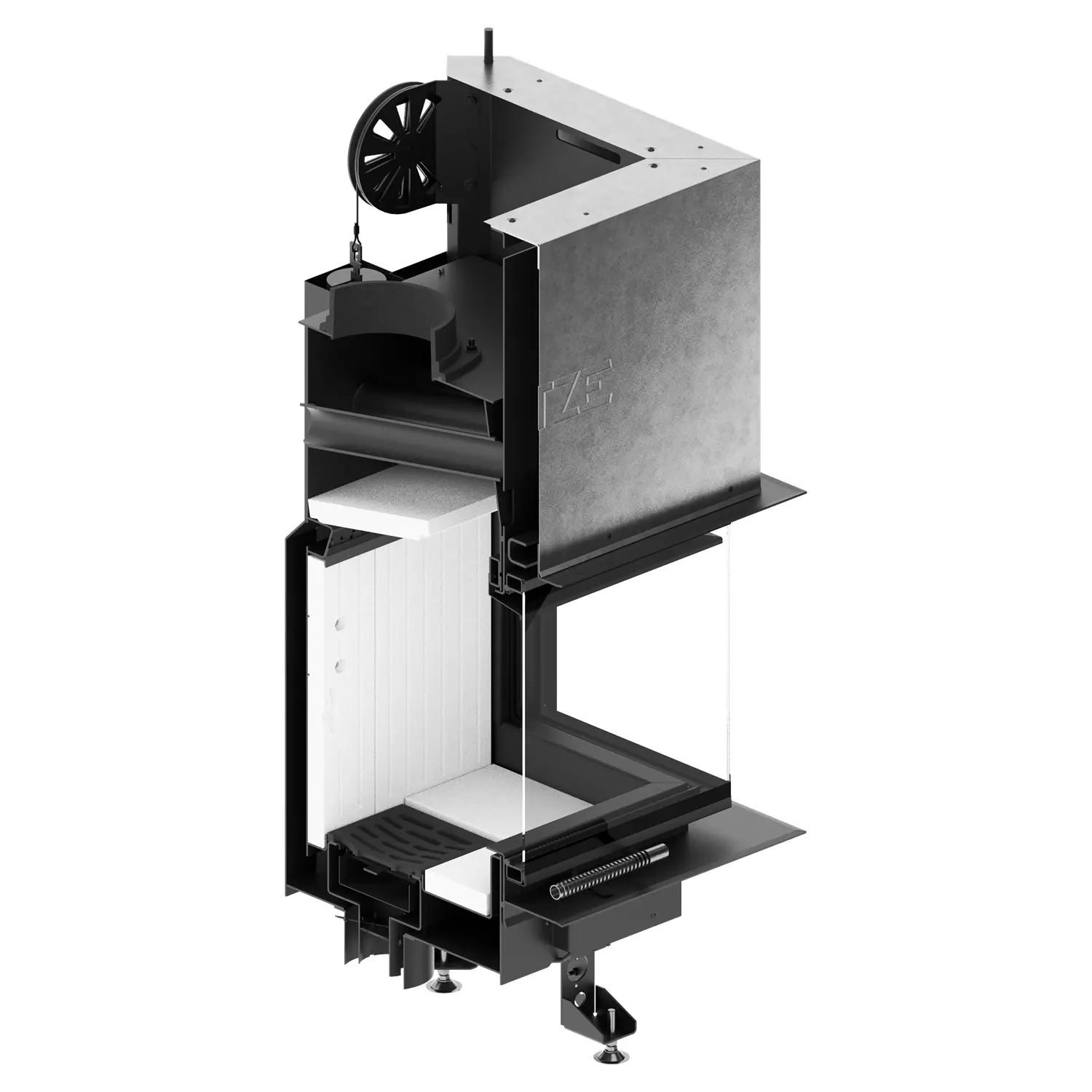

Die spezielle Konstruktion des hinteren Teils der Karosserie ermöglicht die Zufuhr von Sekundärluft in die obere Brennzone und unterstützt so die Nachverbrennung der bei der Kraftstoffverbrennung entstehenden Gase.

Dadurch kann der Verbrennungsprozess präziser ablaufen, was dazu beiträgt, die Produkte unvollständiger Verbrennung zu reduzieren und die angegebenen Betriebsparameter des Geräts einzuhalten.

Emissionsparameter AL14RG.HD

Partikelemissionen bei 13% O₂ Summen 32 mg/m³Im Gegenzug werden bei 13% O CO-Emissionen freigesetzt.₂ Summen 845 mg/m³.

Um die angegebenen Parameter zu erreichen, ist eine korrekte Installation des Geräts, die Sicherstellung eines ausreichenden Schornsteinzugs und die Verwendung von ordnungsgemäß abgelagertem Holz erforderlich.

Darüber hinaus müssen die Kraftstoffmenge, die Zündmethode und die Regelung der Luftzufuhr den in der Betriebsanleitung festgelegten Anforderungen entsprechen.

Externer Lufteinlass

Der Stahlsockel des Einsatzes ist ausgestattet mit externer LufteinlassdämpferDie für die Verbrennung benötigte Luft kann somit direkt von außerhalb des Gebäudes zugeführt werden.

Diese Lösung reduziert den Bedarf, Luft ausschließlich aus dem beheizten Raum anzusaugen. Dies ist besonders wichtig in modernen Gebäuden mit hoher Luftdichtheit.

Der Durchmesser des Einlasskanals beträgt 125 mmDer Kanal muss so konstruiert sein, dass die erforderliche Luftmenge ungehindert in die Brennkammer strömen kann.

Kamineinsatz für Wärmerückgewinnung geeignet

Das Modell AL14RG.HD ist angepasst für den Einsatz in Gebäuden mit WärmerückgewinnungDie externe Luftansaugung trägt dazu bei, die Auswirkungen des Kamins auf das Luftgleichgewicht im Raum zu reduzieren.

Gleichzeitig müssen die Kaminanlage und die mechanische Belüftung fachgerecht geplant und eingestellt werden, um für beide Systeme optimale Betriebsbedingungen zu gewährleisten.

Es empfiehlt sich, die Art der Luftzufuhr vor Beginn des Baus der Kaminumrandung festzulegen. Dies hilft, Konflikte mit anderen Installationen zu vermeiden und die erforderlichen Installationsabstände einzuhalten.

Rauchrohr mit einem Durchmesser von 200 mm

Der Durchmesser des Rauchrohrs des ALBERO AL14RG.HD-Einsatzes beträgt 200 mmDer Schornstein und der Abgasanschluss müssen an die Parameter des Geräts angepasst werden.

Vor der Installation sollten unter anderem der Querschnitt und die Höhe des Schornsteins, der verfügbare Zug, die Anschlussart und die Möglichkeit der Durchführung regelmäßiger Inspektionen der Anlage geprüft werden.

Die abschließende Beurteilung der Anschlussbedingungen sollte von einem qualifizierten Installateur oder einer Person mit entsprechender Schornsteinqualifikation durchgeführt werden.

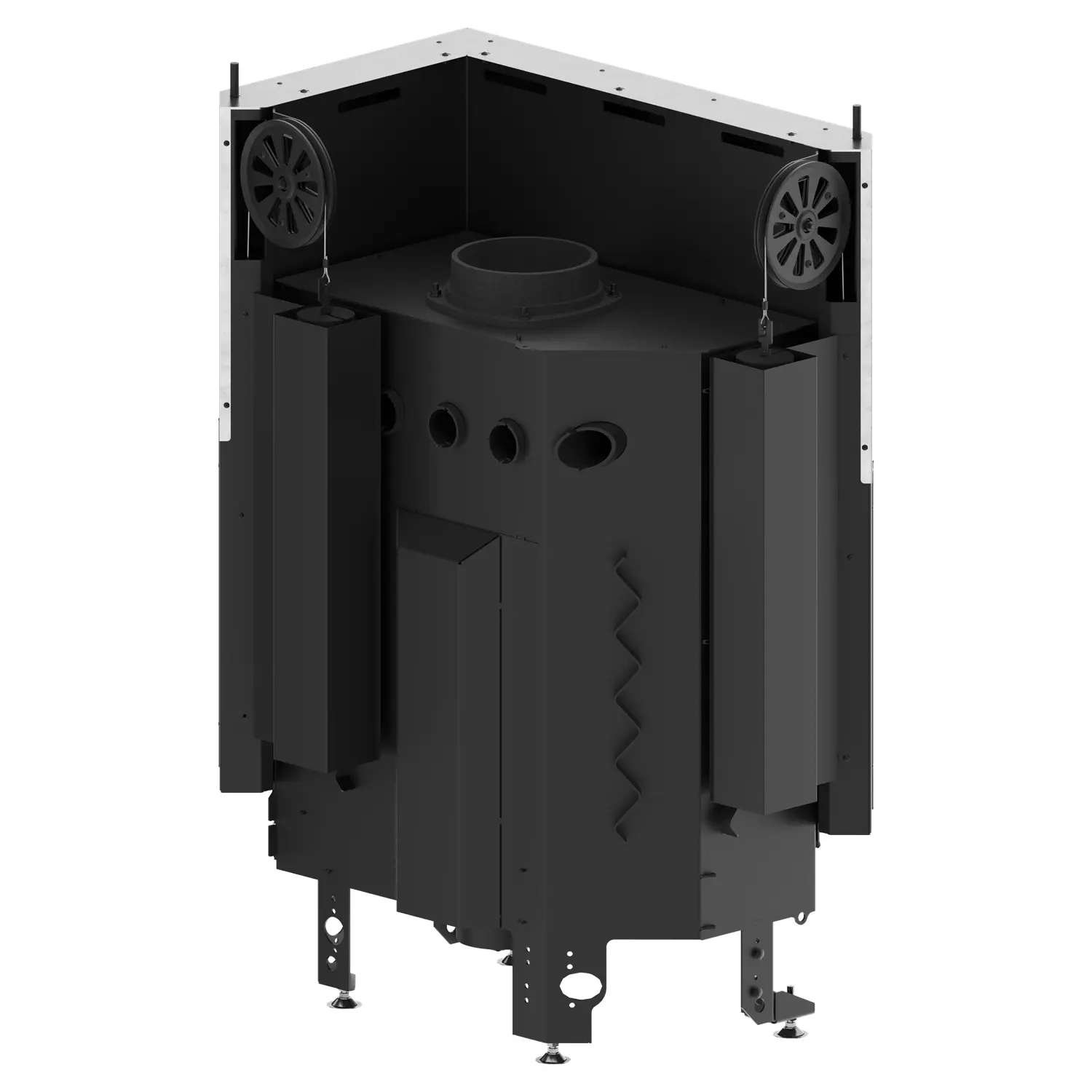

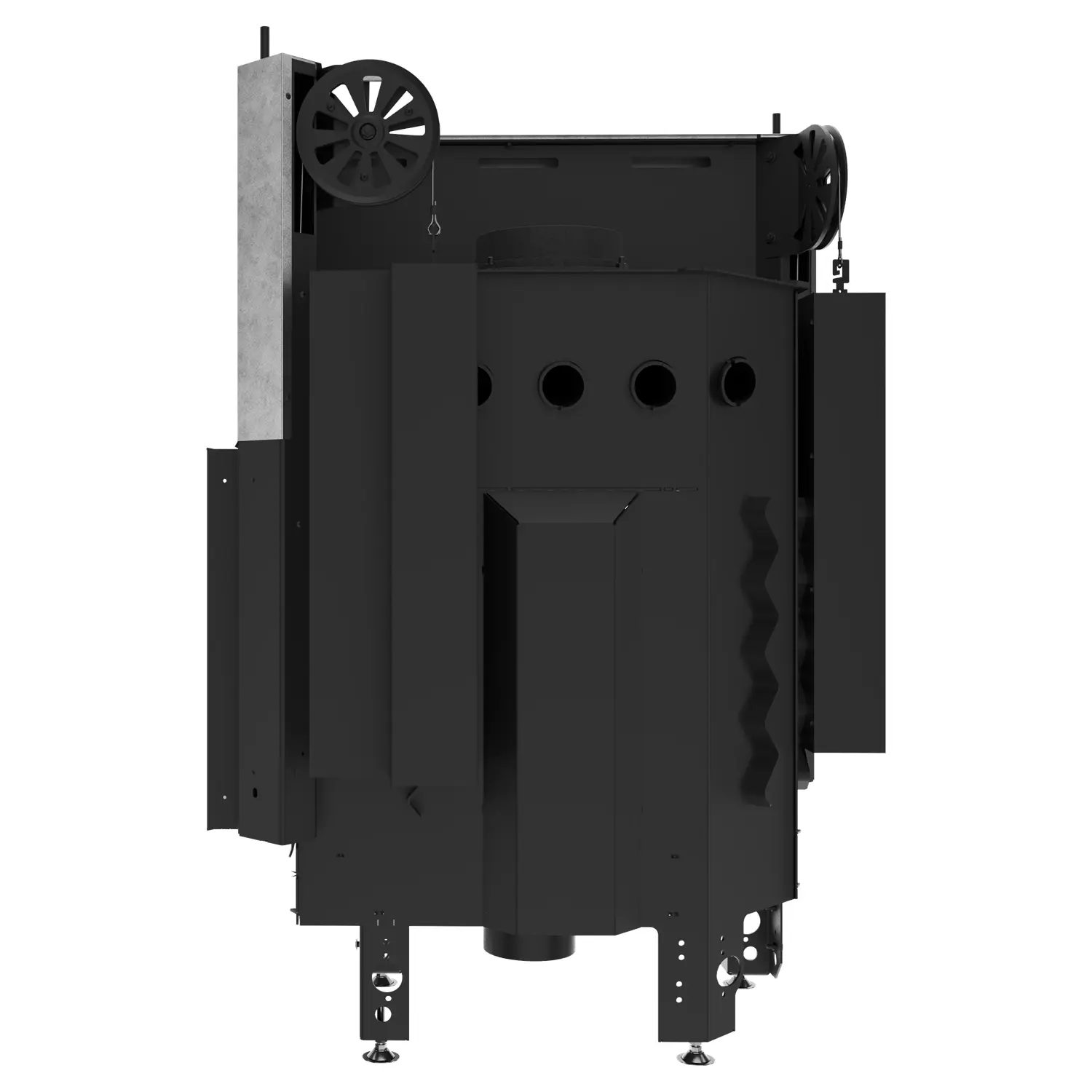

Belüftetes Einsatzgehäuse AL14RG.HD

Modell AL14RG.HD Es ist nicht für den Bau von Wärmegebäuden vorgesehen.Das Gehäuse sollte daher als ausreichend belüftete Konstruktion gemäß der Geräteanleitung und den Anforderungen an den Wärmeschutz ausgelegt sein.

Die aktive Fläche der Auslassgitter sollte betragen von 980 bis 1120 cm²Die erforderliche aktive Fläche der Einlassgitter liegt jedoch im Bereich von 560 bis 910 cm².

Durch die geschickte Platzierung der Öffnungen kann die Luft um das Gerät zirkulieren. Dadurch wird die Wärme effizient an den Raum abgegeben und die eingebauten Komponenten vor übermäßiger Temperaturerhöhung geschützt.

Die Konstruktion ist an den Guillotine-Mechanismus angepasst.

Bei der Konstruktion des Gehäuses muss der für das vertikale Anheben der Ecktüren benötigte Platz berücksichtigt werden. Die Konstruktion darf die Bewegungsfreiheit des Mechanismus nicht einschränken und den Zugang zu den zu prüfenden Bauteilen nicht behindern.

Darüber hinaus muss ausreichend Platz für den Anschluss des Abgasrohrs, den Bau des Ansaugrohrs und die Anordnung der Lüftungsgitter bereitgestellt werden.

Die Planung und Installation der Anlage sollte einem qualifizierten Installateur anvertraut werden, der die vorhandene Dokumentation des Geräts und die Gegebenheiten des jeweiligen Gebäudes berücksichtigt.

Stahlgehäuse des P265GH-Kessels

Das Einsatzgehäuse besteht aus Kesselstahl der Güteklasse P265GH gemäß EN 10028-2Dieses Material ist für Anwendungen vorgesehen, die einen Betrieb bei erhöhten Temperaturen erfordern.

Das Stahlgehäuse gewährleistet die nötige Stabilität der gesamten Konstruktion. Darüber hinaus sorgen sorgfältig ausgewählte Materialien für die Langlebigkeit des Geräts im regelmäßigen Gebrauch.

Personalisierung des ALBERO AL14RG.HD-Einsatzes

Die ALBERO-Serie ermöglicht es Ihnen, ausgewählte Elemente des Geräts an den Charakter Ihrer Inneneinrichtung anzupassen. Zu den Individualisierungsoptionen gehören der Griff, die Gitter und der Kamineinsatz aus schwarzem Beton.

Es ist möglich, eine Kartusche zu bestellen mit schwarz pulverbeschichteter TürgriffDadurch erhält die Vorderseite ein einheitlicheres Erscheinungsbild und fügt sich besser in dunkle Möbel ein.

Die schwarze Auskleidung der Brennkammer bildet ein harmonisches Gesamtbild mit dem Einsatzrahmen und hebt die Farbe der Flammen hervor. Dadurch lässt sich das Erscheinungsbild des Geräts an die jeweilige Gestaltung des Wohnzimmers anpassen.

Abmessungen und Gewicht des AL14RG.HD-Einsatzes

Die Abmessungen des Geräts sind 904 × 1231 × 655 mmDie Eckkonstruktion und der Türhebemechanismus sollten bereits in der Phase der Gehäuseplanung und der Anschlussvorbereitung berücksichtigt werden.

Das Gewicht des Einsatzes beträgt 215 kgDaher muss der Untergrund über eine ausreichende Tragfähigkeit verfügen und entsprechend den Anforderungen für die Installation von Festbrennstoffheizgeräten vorbereitet sein.

Bevor Sie das Gehäuse bauen, verwenden Sie eine aktuelle technische Zeichnung. So können Sie die Positionierung und Ausrichtung des Einsatzes sowie den Anschluss aller Versorgungsleitungen korrekt planen.

Energieeffizienzklasse A+

Der rechte Eckkamineinsatz mit Guillotine ALBERO AL14RG.HD hat Energieeffizienzklasse A+Der Wirkungsgrad des 83% und ein Gasverbrennungssystem unterstützen die effiziente Nutzung der im Holz enthaltenen Energie.

Die tatsächliche Effizienz des Geräts hängt jedoch auch von der Brennstoffqualität, den Parametern des Schornsteins, der Installationsmethode und der korrekten Funktion des Einsatzes ab.

Einhaltung von Ökodesign, BImSchV II und 15a B-VG

Der Kamineinsatz ALBERO AL14RG.HD erfüllt die Anforderungen Ekoprojekt, BImSchV II und 15a B-VG.

Die Anforderungen an lokale Festbrennstoff-Raumheizgeräte werden unter anderem wie folgt spezifiziert: Verordnung (EU) 2015/1185 der Kommission.

Gemäß den Ökodesign-Anforderungen darf dieses Produkt nicht als primäre Heizquelle verwendet werden. Es ist als zusätzliche Heizquelle gemäß seiner bestimmungsgemäßen Verwendung und den Anweisungen des Geräts einzusetzen.

Warum sollten Sie sich für ALBERO AL14RG.HD entscheiden?

Eckkamineinsatz mit Klappe ALBERO AL14RG.HD Das Gerät vereint eine Nennleistung von 14 kW, einen Wirkungsgrad von 831 TP3T und bietet beidseitigen Blick auf das Feuer. Die Verglasung auf der rechten Seite ermöglicht die Beobachtung der Flammen von fast überall im Raum, während die vertikal öffnende Tür einen bequemen Zugang zum Feuerraum bietet.

Das Gerät verfügt außerdem über einen externen Lufteinlass, ein Abgasnachbrennersystem und einen Luftschleier zur Fensterreinigung. Dank der Möglichkeit zur individuellen Gestaltung einzelner Elemente lässt sich der Einsatz optimal an die jeweilige Inneneinrichtung anpassen.
