ALBERO AL9LG.H-D

Kamineinsatz links mit Klappe ALBERO AL9LG.HD

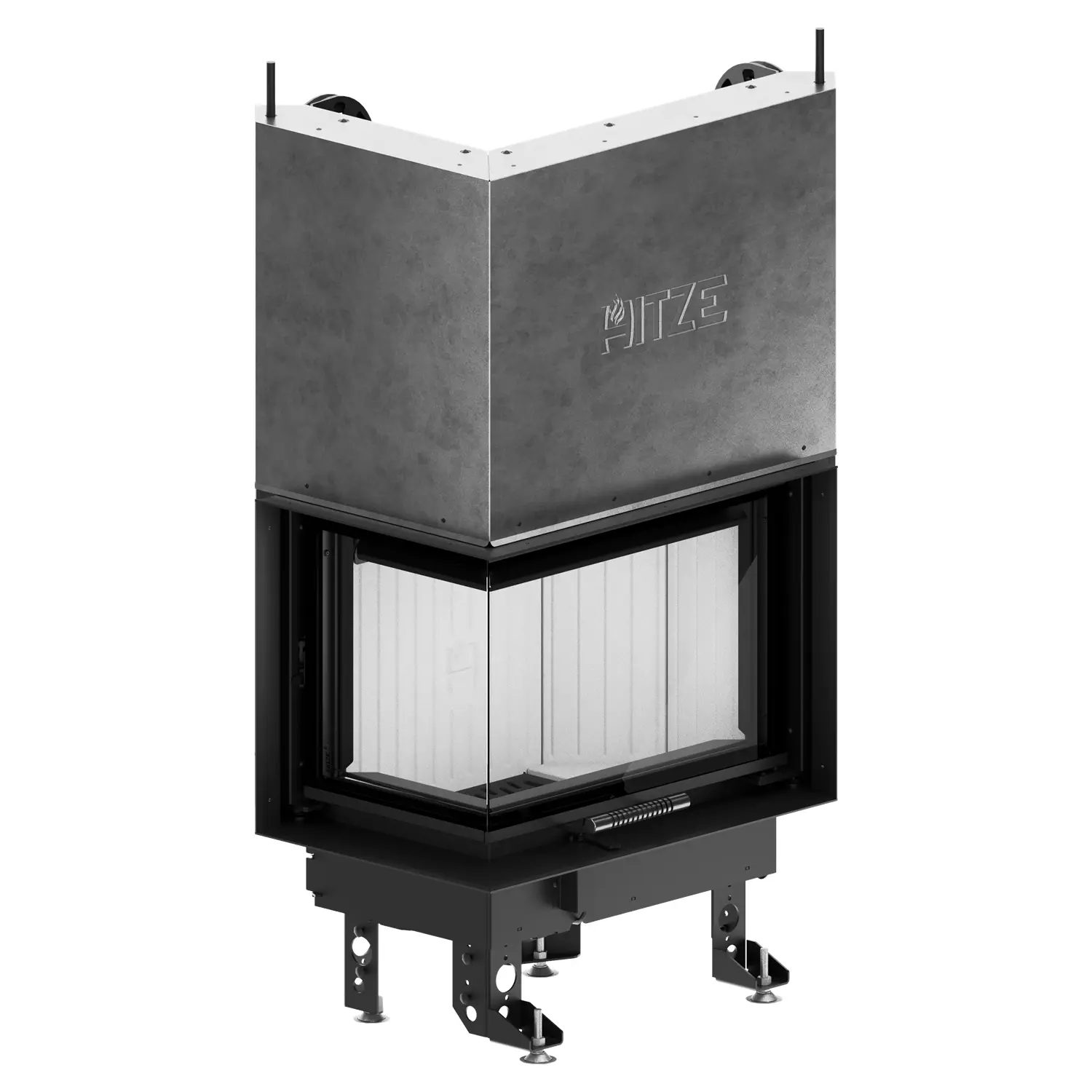

Kamineinsatz links mit Klappe ALBERO AL9LG.HD Dieses Modell hat eine Nennleistung von 9 kW und verfügt über eine Frontscheibe sowie ein Seitenfenster auf der linken Seite. Die Eckkonstruktion ermöglicht eine gute Sicht auf die Flammen, während die vertikal öffnende Tür den Zugang zum Brennraum erleichtert.

Der Heizleistungsbereich von 4,5 bis 12 kW ermöglicht die Anpassung der Betriebsintensität des Geräts an den aktuellen Heizbedarf. Dadurch kann der Einsatz als zusätzliche Heizquelle im Wohnzimmer oder in offenen Wohnbereichen genutzt werden.

Das Modell gehört zu ALBERO KamineinsatzserieEs vereint einen Panoramablick auf das Feuer, einen Guillotine-Mechanismus und die für diese Produktlinie charakteristischen Individualisierungsmöglichkeiten.

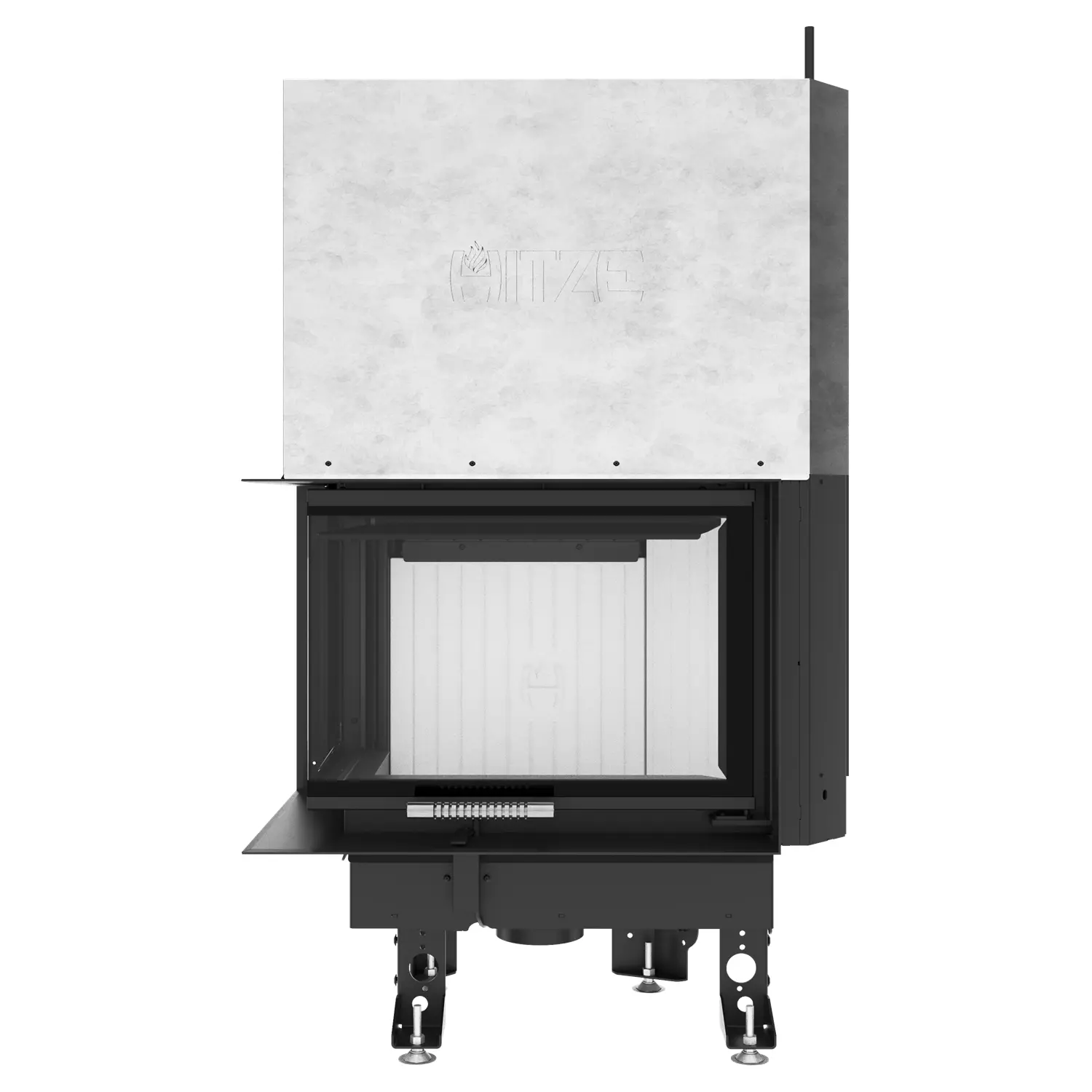

Frontverglasung und linkes Seitenfenster

Das wichtigste Merkmal des Modells AL9LG.HD ist Eckverglasung mit Seitenglas auf der linken SeiteDadurch können die Flammen sowohl von vorne als auch von der linken Seite des Raumes aus beobachtet werden.

Diese Anordnung eignet sich gut für Einbauschränke an einer Wand, an der Grenze zweier Funktionsbereiche oder an einem von mehreren Stellen im Wohnzimmer einsehbaren Ort. Dadurch kann der Kamin zu einem zentralen Element der Raumgestaltung werden.

Die Abmessungen der Verglasung betragen 545 × 390 × 325 mm. Bitte beachten Sie jedoch vor der Installation des Geräts die aktuelle technische Zeichnung und die Installationsanforderungen für das jeweilige Gerät.

Vertikal öffnende Falltüren

Das Modell AL9LG.HD ist ausgestattet mit Türen, die sich senkrecht nach oben öffnenDer Falltürmechanismus ermöglicht einen bequemen Zugang zum Feuerraum beim Nachlegen von Holz und sorgt gleichzeitig für ein modernes und aufgeräumtes Design.

Klapptüren machen den Platzbedarf vor dem Kamin, der zum Öffnen einer herkömmlichen Tür erforderlich ist, überflüssig. Dadurch eignen sie sich besonders für Räume, in denen der Platz direkt vor dem Kamin begrenzt ist.

Die Stahltürkonstruktion besteht aus einem Spezialprofil, das für ausreichende Stabilität und Hitzebeständigkeit sorgt. Dadurch bleibt der Mechanismus auch bei regelmäßigem Gebrauch stabil.

Weitwinkelaufnahme des Brandes in der Bebauung auf der linken Seite.

Die Kombination aus Front- und Seitenglas ermöglicht ein ansprechendes Design mit optischer Öffnung zur linken Raumseite. Dies ist besonders wichtig, um den Kamin optimal auf die Wohnzimmergestaltung, die Möbelanordnung und die Blickrichtung abzustimmen, aus der das Feuer am häufigsten betrachtet wird.

Darüber hinaus sorgt die begrenzte Anzahl sichtbarer Bauelemente dafür, dass der Kamin das prägende Element des Gebäudes bleibt. Dadurch eignet sich der Kamineinsatz sowohl für minimalistische Designs als auch für komplexere architektonische Kompositionen.

Keramisches Glas, beständig bis 800°C

Die Türen sind ausgestattet mit hitzebeständiges Keramikglas, geeignet für den Betrieb bei Temperaturen bis zu 800°CDas Material ermöglicht die sichere Beobachtung von Flammen und behält seine Eigenschaften während des ordnungsgemäßen Betriebs des Geräts bei.

Die Verglasung wird zusätzlich durch ein Luftschleiersystem verbessert. Luft strömt entlang der Innenseite des Glases und trägt so dazu bei, die Ansammlung von Ruß und anderen Verunreinigungen zu reduzieren.

Dadurch bleibt der Panoramablick auf das Feuer länger ungetrübt. Allerdings entfällt durch das System nicht die Notwendigkeit, die Scheibe regelmäßig zu reinigen, da ihre Klarheit auch von der Holzfeuchtigkeit, dem Kaminzug und der Betriebsweise des Einsatzes abhängt.

Thermischer Wirkungsgrad von 78%

Der thermische Wirkungsgrad des ALBERO AL9LG.HD-Einsatzes beträgt 78%.Ein sachgemäß ausgelegtes Luftzufuhrsystem unterstützt eine stabile Verbrennung und die effiziente Nutzung der im Holz enthaltenen Energie.

Sekundärluft wird in den oberen Teil des Brennraums geleitet. Dies unterstützt die Verbrennung der bei der Kraftstoffverbrennung entstehenden Gase. Dadurch wird der Verbrennungsprozess vollständiger und die Menge an unvollständigen Verbrennungsprodukten reduziert.

Angegebene Pollenemissionen bei 13% O₂ beträgt 36 mg/m³, während die CO-Emissionen bei 13% O₂ Der Wert beträgt 818 mg/m³. Um die entsprechenden Parameter zu erreichen, ist die Verwendung von trockenem Holz und die bestimmungsgemäße Benutzung des Kamins erforderlich.

Externer Lufteinlass

Der Sockel des Einsatzes ist ausgestattet mit externer LufteinlassdämpferDie für die Verbrennung benötigte Luft kann somit direkt von außerhalb des Gebäudes zugeführt werden, anstatt ausschließlich aus dem zu beheizenden Raum entnommen zu werden.

Diese Lösung ist besonders wichtig in modernen und gut isolierten Häusern. Sie unterstützt zudem eine kontrollierte Verbrennung und begrenzt die Auswirkungen des Kaminbetriebs auf das Raumluftgleichgewicht.

Der Durchmesser des Einlasskanals beträgt 125 mm. Der Durchmesser des Auspuffrohrs beträgt 180 mm.

Kamineinsatz für Wärmerückgewinnung geeignet

Dank des externen Lufteinlasses kann das Modell AL9LG.HD auch in Gebäuden mit mechanischer Belüftung eingesetzt werden. Der Kamineinsatz ist für Häuser mit Wärmerückgewinnung geeignet..

Die Art der Belüftung und des Anschlusses des Geräts sollte bereits in der Planungsphase berücksichtigt werden. Dadurch werden ordnungsgemäße Betriebsbedingungen sowohl für den Kamin als auch für das Belüftungssystem gewährleistet.

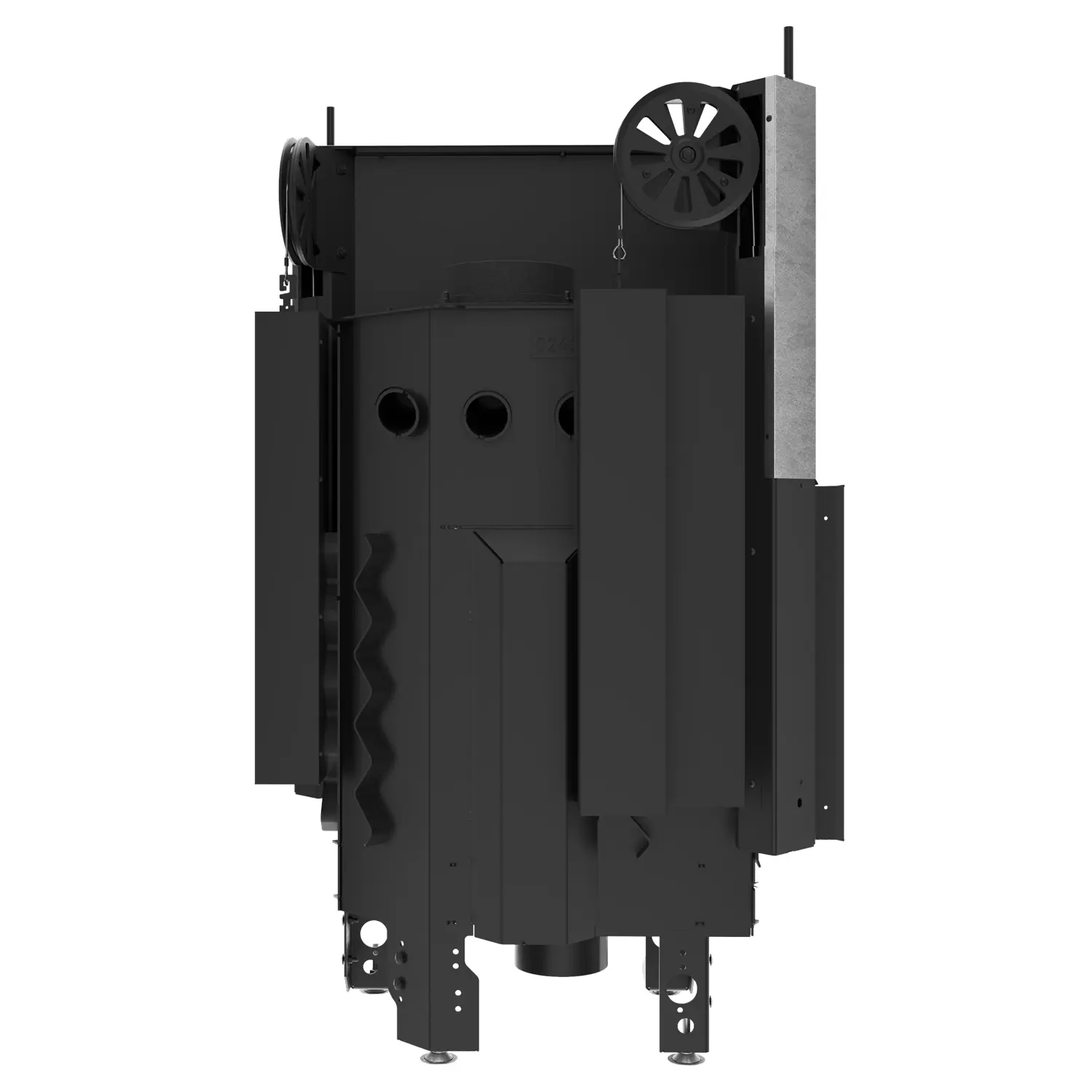

Belüftetes Einsatzgehäuse AL9LG.HD

Modell AL9LG.HD Es ist nicht für den Bau von Wärmegebäuden vorgesehen.Das Gehäuse muss als ausreichend belüftete Konstruktion gemäß den Geräteanweisungen und den Anforderungen an den Wärmeschutz ausgelegt sein.

Die aktive Fläche der Auslassgitter sollte zwischen 630 und 720 cm² liegen. Die erforderliche aktive Fläche der Zuluftgitter liegt zwischen 360 und 590 cm².

Durch die geschickte Platzierung der Öffnungen kann die Luft um das Gerät zirkulieren. Dadurch wird die Wärme effizient an den Raum abgegeben und die eingebauten Komponenten vor übermäßiger Temperaturerhöhung geschützt.

Die Planung und Installation der Anlage sollte einem qualifizierten Installateur anvertraut werden. Dieser sollte dabei die Schornsteinparameter, die erforderlichen Abstände und den für den Betrieb des Fallschirmmechanismus benötigten Platz berücksichtigen.

Stahlgehäuse des P265GH-Kessels

Das Einsatzgehäuse besteht aus Kesselstahl der Güteklasse P265GH gemäß EN 10028-2Dieses Material ist für Anwendungen vorgesehen, die einen Betrieb bei erhöhten Temperaturen erfordern.

Die massive Konstruktion gewährleistet die Stabilität des gesamten Gebäudes. Darüber hinaus behalten die Stahltüren mit ihrem speziellen Profil auch beim Öffnen und Schließen der Verglasung die nötige Stabilität.

Personalisierung des ALBERO-Einsatzes

Die ALBERO-Serie ermöglicht es Ihnen, ausgewählte Elemente des Geräts an Ihre Inneneinrichtung anzupassen. Zu den verfügbaren Personalisierungsoptionen gehören ein Griff, Gitter und ein Kamineinsatz aus schwarzem Beton.

Ein optionaler, schwarz pulverbeschichteter Griff sorgt für ein einheitlicheres Erscheinungsbild der Tür. Die dunkle Auskleidung der Brennkammer bildet eine harmonische Einheit mit dem Einsatzrahmen und hebt die Farbe der Flammen hervor.

Dank dieser Konstruktion lässt sich der linksseitige Kamineinsatz mit Guillotine farblich an das Gebäude, die Möbel und die übrige Wohnzimmerausstattung anpassen.

Abmessungen und Gewicht des AL9LG.HD-Einsatzes

Die Abmessungen des Geräts sind 769 × 1206 × 605 mmDurch den Guillotine-Mechanismus ist das Modell höher und tiefer als ein Eckeinbau mit herkömmlich öffnenden Türen.

Der Einsatz wiegt 164 kg. Prüfen Sie daher vor der Installation die Tragfähigkeit des Unterbodens und bereiten Sie einen stabilen und nicht brennbaren Untergrund vor, der für das Heizgerät geeignet ist.

Bei der Konstruktion des Gehäuses muss auch der Platz für den Anschluss des Rauchrohrs, die Zufuhr von Außenluft und den Betrieb des Türhebemechanismus berücksichtigt werden.

Einhaltung der Ökodesign- und BImSchV II-Richtlinien

Der linke Eckkamineinsatz mit Guillotine ALBERO AL9LG.HD erfüllt die Anforderungen Ökodesign und BImSchV IIDas Gerät hat die Energieeffizienzklasse A.

Die Anforderungen an lokale Festbrennstoff-Raumheizgeräte werden unter anderem wie folgt spezifiziert: Verordnung (EU) 2015/1185 der Kommission.

Gemäß den Ökodesign-Anforderungen darf dieses Produkt nicht als primäre Heizquelle verwendet werden. Es ist als zusätzliche Heizquelle gemäß seiner bestimmungsgemäßen Verwendung und den Anweisungen des Geräts einzusetzen.

Warum sollten Sie sich für den ALBERO AL9LG.HD entscheiden?

Kamineinsatz links mit Klappe ALBERO AL9LG.HD Es vereint eine Nennleistung von 9 kW, Panoramaverglasung und einen komfortablen Türhebermechanismus. Durch die Frontscheibe und die linke Seitenscheibe lässt sich das Feuer aus zwei Richtungen beobachten.

Das Gerät verfügt außerdem über eine externe Luftansaugung, ein Nachverbrennungssystem und einen Luftschleier, um die Fenster sauber zu halten. Dank der Möglichkeit, Griff, Gitter und Kamineinsatz individuell anzupassen, lässt sich der Einsatz optimal in Ihre Inneneinrichtung integrieren.
