ALBERO AL120x43G.HD

AL120x43G.HD Kamineinsatz mit Panoramaglas

Kamineinsatz AL120x43G.HD Aus der ALBERO-Serie stammt dieses Stahlmodell mit einer Nennleistung von 25 kW, ausgestattet mit einer 1200 mm breiten Panorama-Glasfront und einer vertikal öffnenden Tür. Die großflächige Verglasung ermöglicht einen weiten Blick auf das Feuer, während der Türöffner den Zugang zum Brennraum erleichtert.

Die Heizlast reicht von 12,5 bis 32,5 kW. Dadurch lässt sich die Betriebsintensität des Geräts an den aktuellen Heizbedarf anpassen. Zusätzlich sorgen ein externer Lufteinlass und ein Sekundärluftsystem für eine optimale Holzverbrennung.

Das Modell gehört zur beliebten ALBERO KamineinsatzserieDie Produktlinie bietet verschiedene Designoptionen und ermöglicht zudem die individuelle Gestaltung von Türgriffen, Kühlergrills und Brennraumauskleidung.

Panoramaglas mit den Abmessungen 1200 × 430 mm

Das Modell AL120x43G.HD ist ausgestattet mit Glas mit den Abmessungen 1200 × 430 mmDurch seine breite, horizontale Form bietet er einen Panoramablick auf den Kamin und ermöglicht es, das Feuer über einen großen Teil des Kamins hinweg zu präsentieren.

Die großflächige Verglasung passt hervorragend zu geräumigen Wohnzimmern, Räumen mit hohen Decken und offenen Wohnbereichen. Dadurch kann der Kamin zu einem dominanten Element der Inneneinrichtung werden.

Bitte konsultieren Sie vor Beginn der Installation die aktuelle technische Zeichnung. So können Sie die vollständigen Abmessungen des Geräts, die Lage des Abgasrohrs, den Einlassanschluss und den für den Türhebermechanismus benötigten Platz korrekt berücksichtigen.

Vertikal öffnende Falltüren

Der AL120x43G.HD-Einsatz ist ausgestattet mit vertikal öffnende FalltürenBeim Nachlegen von Holz lässt sich die gesamte Verglasung anheben, wodurch ein einfacher Zugang zum breiten Brennraum ermöglicht wird.

Die Tür ragt nicht wie ein herkömmliches Türblatt aus der Einbaufläche heraus. Dadurch lässt sich der Raum direkt vor dem Kamin besser nutzen, ohne dass die moderne Form des Geräts verloren geht.

Der Fallmechanismus sollte bereits in der Konstruktionsphase des Gehäuses berücksichtigt werden. Die Konstruktion darf die Türbewegung nicht einschränken oder den Zugang zu Bauteilen, die regelmäßig überprüft oder gewartet werden müssen, behindern.

Kamineinsatz AL120x43G.HD für geräumige Innenräume

Dank der 1200 mm breiten Verglasung eignet sich dieses Modell ideal für große Kamine und weitläufige, offene Wohnbereiche. Die horizontale Form des Kamins kann die Proportionen einer langen Wand betonen oder Wohn- und Esszimmer optisch miteinander verbinden.

Gleichzeitig ermöglicht die schlichte Front, dass sich der Kamin in verschiedene Einrichtungsstile einfügt. Der Einsatz kann in ein minimalistisches Design integriert oder von Dekorationsmaterialien umgeben werden, die zum restlichen Interieur passen.

Bei der endgültigen Bauweise sollten jedoch die Anforderungen an den Wärmeschutz, die Belüftung des Raumes um den Körper und den Zugang für Wartungsarbeiten berücksichtigt werden.

Hitzebeständigeskeramisches Glas

Das Modell AL120x43G.HD verwendet hitzebeständiges Keramikglas, geeignet für den Betrieb bei Temperaturen bis zu 800°CDas Material behält seine Eigenschaften bei sachgemäßer Verwendung des Geräts und ermöglicht eine sichere Beobachtung des Feuers.

Die große Glasfläche ermöglicht die vollständige Freilegung des Brennraums. Dadurch dient der Einsatz nicht nur als zusätzliche Wärmequelle, sondern auch als dekoratives Element.

Reinigen Sie das Glas gemäß den Anweisungen in der Bedienungsanleitung. Verwenden Sie keine Werkzeuge oder Produkte, die das Glas, seine Oberfläche oder die Türdichtung beschädigen könnten.

Stahltüren mit stabiler Konstruktion

Die Einsatztür besteht aus spezielles Stahlprofil, wodurch die erforderliche Steifigkeit und Beständigkeit gegenüber hohen Temperaturen gewährleistet werden.

Eine stabile Konstruktion ist besonders wichtig für 1200 mm breite Verglasungen, die mittels eines Guillotine-Mechanismus vertikal angehoben werden. Sie gewährleistet die korrekte Positionierung der Türen und die einwandfreie Haftung der Dichtungen.

Gleichzeitig bedeutet die begrenzte Anzahl sichtbarer Strukturelemente, dass der wichtigste Teil der Fassade der Panoramablick auf den Kamin bleibt.

Ein System, das dazu beiträgt, dass das Glas sauber bleibt

Der Kamineinsatz AL120x43G.HD ist ausgestattet mit ein Luftschleier, der dazu beiträgt, den Clean-Glass-Effekt aufrechtzuerhaltenDer entlang der Innenfläche der Verglasung gerichtete Luftstrom trägt dazu bei, die Ansammlung von Ruß und anderen Verunreinigungen zu reduzieren.

Dadurch bleiben die Flammen länger sichtbar. Das System macht die regelmäßige Reinigung des Glases jedoch nicht überflüssig.

Der Grad der Glasverschmutzung wird auch durch den Holzfeuchtegehalt, die Brennstoffqualität, die Zugparameter des Schornsteins, die Anzündmethode und die Luftzufuhreinstellungen beeinflusst. Daher sollte das Gerät gemäß den Anweisungen des Herstellers verwendet werden.

Leistung des Kamineinsatzes AL120x43G.HD

Die Nennleistung des Kamineinsatzes AL120x43G.HD beträgt 25 kW.Die Heizlast reicht von 12,5 bis 32,5 kW, sodass Sie die Betriebsintensität des Geräts an den aktuellen Wärmebedarf anpassen können.

Aufgrund seiner hohen Leistung sollten bei der Auswahl des Einsatzes unter anderem das Raumvolumen, die Wärmedämmung des Gebäudes, die Anordnung der Heizzonen und die Parameter des Schornsteinzugs berücksichtigt werden.

Deshalb sollten Sie bei der Auswahl eines Modells einen qualifizierten Installateur konsultieren. Dadurch verringert sich das Risiko, ein Gerät mit einer für die Gegebenheiten im jeweiligen Gebäude ungeeigneten Nennleistung zu verwenden.

Thermischer Wirkungsgrad auf dem Niveau von 80%

Der thermische Wirkungsgrad des Modells AL120x43G.HD beträgt 80%.Ein sachgemäß ausgelegtes Luftzufuhrsystem unterstützt eine stabile Verbrennung und die Nutzung der im Holz enthaltenen Energie.

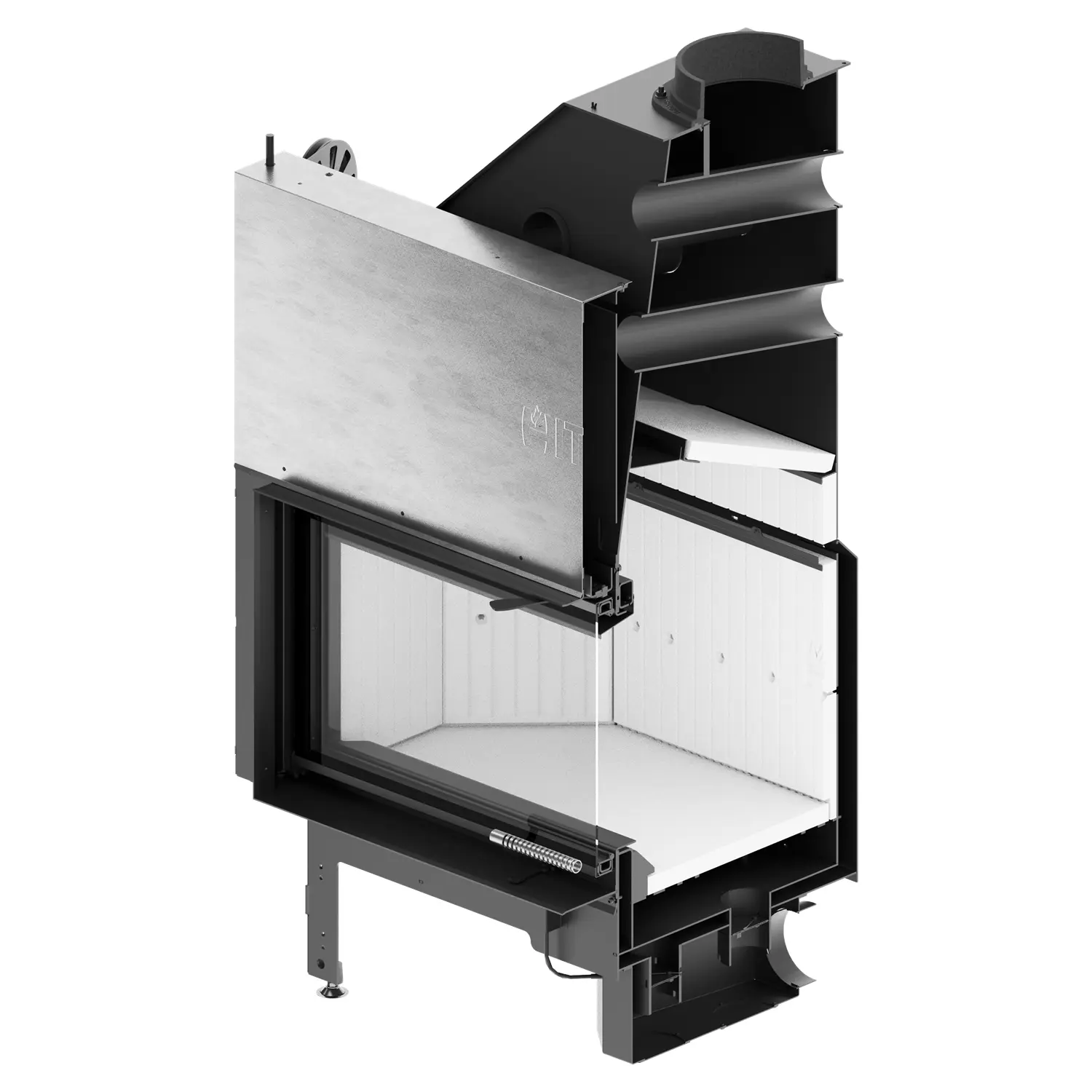

Die spezielle Konstruktion des hinteren Karosserieteils ermöglicht die Zufuhr von Sekundärluft in die obere Brennzone. Dies unterstützt die Nachverbrennung der bei der Kraftstoffverbrennung entstehenden Gase.

Dadurch kann der Verbrennungsprozess präziser gestaltet werden. Um die angegebenen Parameter zu erreichen, sind jedoch eine fachgerechte Installation, ein ausreichender Schornsteinzug und die Verwendung von trockenem, ausreichend abgelagertem Holz erforderlich.

Emissionsparameter des Modells AL120x43G.HD

Partikelemissionen bei 13% O₂ Summen 28 mg/m³Im Gegenzug werden bei 13% O CO-Emissionen freigesetzt.₂ Summen 1215 mg/m³.

Die angegebenen Werte beziehen sich auf spezifische Prüfbedingungen des Geräts. In einer realen Anlage wird die Verbrennung durch Faktoren wie Holzqualität, Kaminzug, Zündmethode und Luftzufuhrregelung beeinflusst.

Verwenden Sie daher trockenes, gut abgelagertes Holz und die in der Bedienungsanleitung angegebene Brennstoffmenge. Dadurch verringern Sie das Risiko einer unvollständigen Verbrennung und übermäßiger Verunreinigung.

Externer Lufteinlass

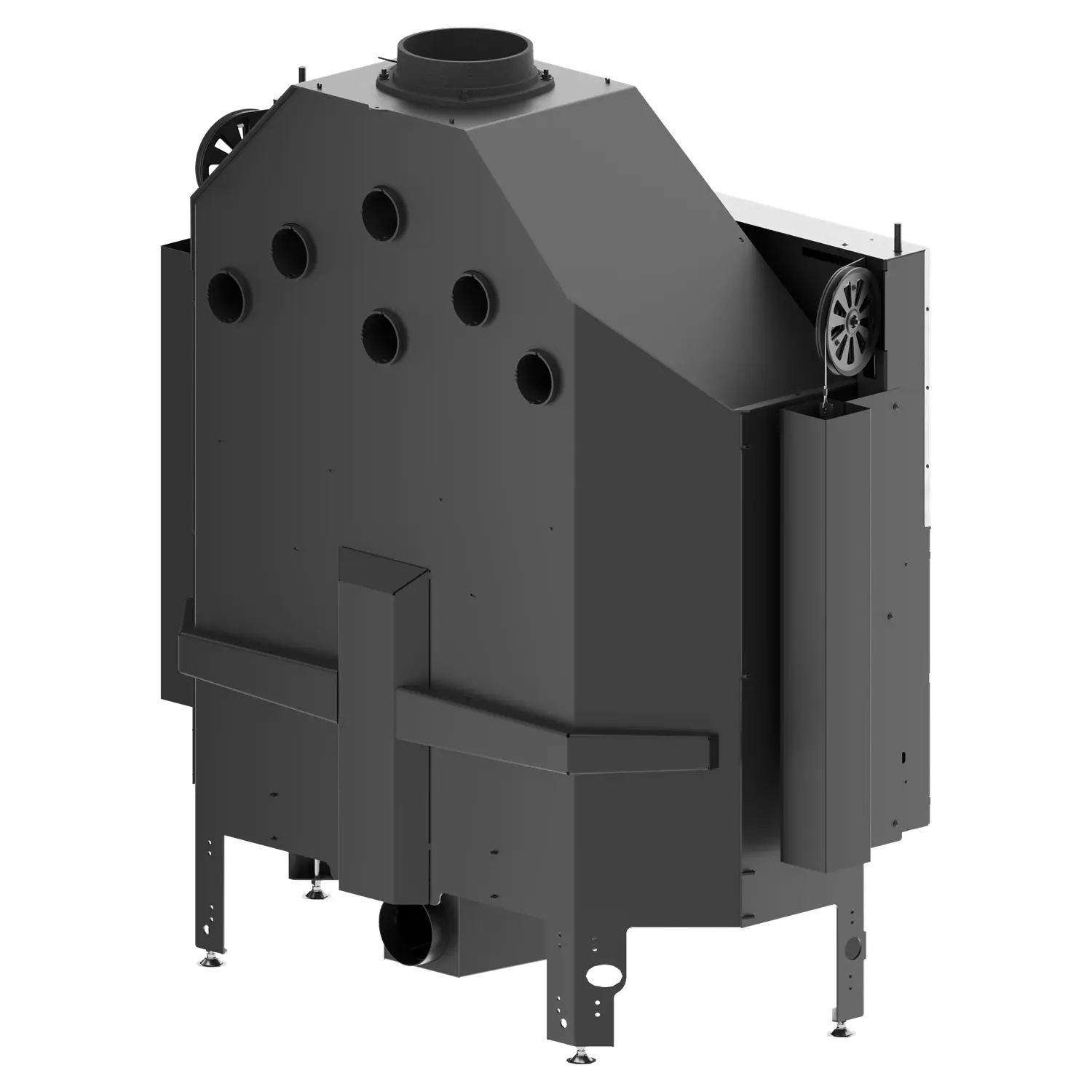

Der Stahlsockel des Geräts ist ausgestattet mit externer LufteinlassdämpferDie für die Verbrennung benötigte Luft kann somit direkt von außerhalb des Gebäudes zugeführt werden.

Diese Lösung reduziert den Bedarf, Luft ausschließlich aus dem beheizten Raum anzusaugen. Dies ist besonders wichtig in modernen Gebäuden mit hoher Luftdichtheit.

Der Durchmesser des Einlasskanals beträgt 150 mmDer Kanal sollte so konstruiert sein, dass ein freier Zufluss der erforderlichen Luftmenge in die Brennkammer gewährleistet ist.

Kamineinsatz für Wärmerückgewinnung geeignet

Das Modell AL120x43G.HD ist angepasst für den Einsatz in Gebäuden mit WärmerückgewinnungDie externe Luftansaugung trägt dazu bei, die Auswirkungen des Kamins auf das Luftgleichgewicht im Raum zu reduzieren.

Gleichzeitig müssen die Kamininstallation und die mechanische Belüftung fachgerecht geplant und eingestellt werden. Dadurch werden optimale Betriebsbedingungen für beide Systeme gewährleistet.

Es ist wichtig, die Methode der Luftansaugung vor Baubeginn festzulegen. Dies hilft, Konflikte mit anderen Installationen zu vermeiden und die Trassenführung der Luftkanäle ordnungsgemäß vorzubereiten.

Rauchrohr mit einem Durchmesser von 250 mm

Der Durchmesser des Rauchrohrs des ALBERO AL120x43G.HD-Einsatzes beträgt 250 mmDer Schornstein und der Abgasanschluss müssen entsprechend den Geräteparametern angepasst sein.

Vor der Installation sollten unter anderem der Querschnitt und die Höhe des Schornsteins, der verfügbare Zug, die Anschlussart und die Möglichkeit der Durchführung regelmäßiger Inspektionen und Reinigungsarbeiten an der Anlage geprüft werden.

Die abschließende Beurteilung der Anschlussbedingungen sollte von einem qualifizierten Installateur oder einer Person mit entsprechender Schornsteinqualifikation durchgeführt werden.

Belüftetes Einsatzgehäuse AL120x43G.HD

Modell AL120x43G.HD Es ist nicht für den Bau von Wärmegebäuden vorgesehen.Das Gehäuse sollte daher als ausreichend belüftete Konstruktion gemäß der Geräteanleitung und den Anforderungen an den Wärmeschutz ausgelegt sein.

Lufteinlässe und -auslässe sollten einen freien Luftstrom um das Gehäuse des Einsatzes ermöglichen. Dadurch kann die erwärmte Luft in den Raum abgegeben werden, während die eingebauten Komponenten vor übermäßiger Temperaturerhöhung geschützt werden.

Das Gehäuse sollte aus Materialien gefertigt sein, die für den Betrieb bei erhöhten Temperaturen geeignet sind. Die Konstruktion sollte zudem den Zugang zu den zu prüfenden oder zu wartenden Komponenten ermöglichen.

Erforderliche aktive Felder der Raster

Die aktive Fläche der Auslassgitter sollte betragen von 1750 bis 2000 cm²Die erforderliche aktive Fläche der Einlassgitter liegt jedoch im Bereich von 1000 bis 1630 cm².

Bei der Auswahl von Lüftungsgittern ist es wichtig, deren tatsächliche aktive Fläche zu berücksichtigen, nicht nur die äußeren Abmessungen des Rahmens. Lamellen, Gitter und andere Strukturelemente begrenzen die für den Luftstrom verfügbare Fläche.

Lufteinlässe saugen kühlere Luft in den Raum um die Karosserie. Die erwärmte Luft strömt dann nach oben und wird durch die Auspuffgitter ausgestoßen.

Die Konstruktion ist an den Guillotine-Mechanismus angepasst.

Bei der Konstruktion des Gehäuses ist darauf zu achten, dass ausreichend Platz für das vertikale Anheben breiter Türen vorhanden ist. Die Konstruktion darf die Bewegung des Mechanismus nicht einschränken und keinen Druck auf die Einbauteile ausüben.

Des Weiteren muss der Zugang zu den zu prüfenden und zu wartenden Teilen gewährleistet sein. Auch der Platzbedarf für den Anschluss des Abgasrohrs, die Luftzufuhr und die Entlüftung muss berücksichtigt werden.

Die Planung und Installation der Anlage sollte einem qualifizierten Installateur anvertraut werden, der die vorhandene Dokumentation des Geräts und die Gegebenheiten des jeweiligen Gebäudes berücksichtigt.

Stahlgehäuse des P265GH-Kessels

Das Einsatzgehäuse besteht aus 4 mm dicker Kesselstahl P265GH, konform mit EN 10028-2Das Material ist für Anwendungen vorgesehen, die einen Betrieb bei erhöhten Temperaturen erfordern.

Die Stahlkonstruktion gewährleistet die notwendige Stabilität für ein Gerät mit großen Abmessungen und hohem Gewicht. Darüber hinaus sichert das sorgfältig ausgewählte Material die Langlebigkeit des Einsatzes bei regelmäßigem Gebrauch.

Die ordnungsgemäßen Betriebsbedingungen hängen auch von der Installationsmethode und der Gehäusekonstruktion ab. Daher sollten alle Arbeiten gemäß der aktuellen Produktdokumentation durchgeführt werden.

Personalisierung des ALBERO AL120x43G.HD-Einsatzes

Die ALBERO-Serie ermöglicht es Ihnen, ausgewählte Elemente des Geräts an den Charakter des Gebäudes und der Inneneinrichtung anzupassen. Zu den Individualisierungsoptionen gehören der Griff, die Gitter und die Kaminverkleidung aus schwarzem Beton.

Der Einsatz kann bestellt werden bei schwarz pulverbeschichteter TürgriffDadurch erhält die Vorderseite ein einheitlicheres Erscheinungsbild und fügt sich besser in dunkle Möbel ein.

Die schwarze Auskleidung der Brennkammer bildet ein harmonisches Gesamtbild mit dem Einsatzrahmen und hebt die Farbe der Flammen hervor. Dadurch lässt sich das Erscheinungsbild des Geräts an die jeweilige Gestaltung des Wohnzimmers anpassen.

Abmessungen des Kamineinsatzes AL120x43G.HD

Die Abmessungen des Geräts sind 1503 × 1760 × 690 mmBei der Konstruktion des Gehäuses müssen die große Breite des Einsatzes und der für den Betrieb des Guillotine-Mechanismus benötigte Platz sorgfältig berücksichtigt werden.

Das Gewicht des Modells beträgt 431 kgDer Untergrund muss daher über eine ausreichende Tragfähigkeit verfügen und entsprechend den Anforderungen für die Installation von Festbrennstoffheizgeräten vorbereitet sein.

Bevor Sie mit dem Bau des Gehäuses beginnen, verwenden Sie eine aktuelle technische Zeichnung. So können Sie die Positionierung des Geräts, die Lage des Abgasrohrs, die Gestaltung des Lufteinlasses und die Anordnung der Lüftungsöffnungen optimal planen.

Energieeffizienzklasse A+

Der Kamineinsatz AL120x43G.HD verfügt über Energieeffizienzklasse A+Die thermische Effizienz des 80% und ein Sekundärluftsystem unterstützen die Nutzung der im Holz enthaltenen Energie.

Die tatsächliche Betriebseffizienz hängt jedoch auch von der Brennstoffqualität, den Parametern des Schornsteins, der Installationsmethode und der korrekten Bedienung des Geräts ab.

Einhaltung von Ökodesign, BImSchV II und 15a B-VG

Der Kamineinsatz ALBERO AL120x43G.HD erfüllt die Anforderungen Ekoprojekt, BImSchV II und 15a B-VG.

Die Anforderungen an lokale Festbrennstoff-Raumheizgeräte werden unter anderem wie folgt spezifiziert: Verordnung (EU) 2015/1185 der Kommission.

Laut Herstellerangaben sollte dieses Produkt nicht als primäre Heizquelle verwendet werden. Es ist als zusätzliche Wärmequelle gemäß seiner bestimmungsgemäßen Verwendung und den Anweisungen des Geräts einzusetzen.

Warum sollten Sie sich für den Kamineinsatz AL120x43G.HD entscheiden?

Kamineinsatz AL120x43G.HD Es vereint eine Nennleistung von 25 kW, eine 1200 mm breite Panoramaglasscheibe und eine vertikal öffnende Tür. Dadurch bietet das Modell einen weiten Blick auf das Feuer und bequemen Zugang zum geräumigen Brennraum.

Das Gerät verfügt außerdem über eine externe Luftansaugung, ein Nachverbrennungssystem und einen Luftschleier, der die Scheibe sauber hält. Dank der Möglichkeit, Griff, Gitter und Brennraumauskleidung individuell anzupassen, lässt sich der Einsatz optimal in Ihre Inneneinrichtung integrieren.
