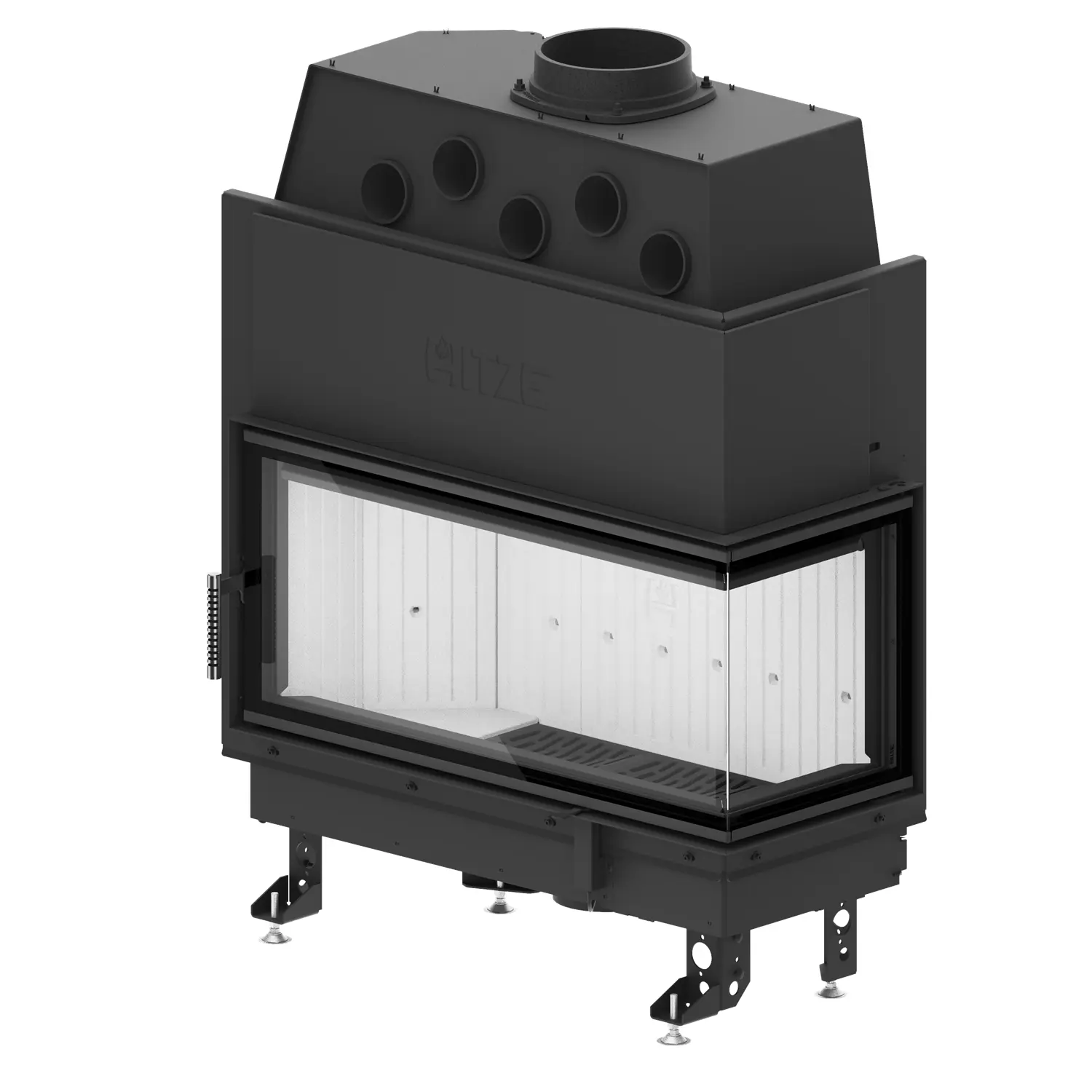

Insert de cheminée AL19R.HD – modèle d'angle d'une puissance de 19 kW

Insert de cheminée AL19R.HD Ce modèle d'angle en acier de la gamme ALBERO, d'une puissance nominale de 19 kW, est doté d'une façade vitrée et d'une vitre latérale droite. Grâce à sa double vitre, il offre une vue imprenable sur les flammes depuis différents points de la pièce, ce qui le rend idéal pour les grands séjours et les espaces de vie ouverts.

La puissance de chauffage varie de 9,5 à 24 kW, ce qui permet d'adapter l'intensité de fonctionnement de l'appareil aux besoins de chauffage. De plus, une prise d'air extérieure et un système d'alimentation en air secondaire assurent une combustion stable du bois.

Ce modèle est l'un des plus populaires. Série d'inserts de cheminée ALBEROCette gamme propose différentes options de vitrage, tout en permettant la personnalisation de la poignée, des grilles et du revêtement de la chambre de combustion.

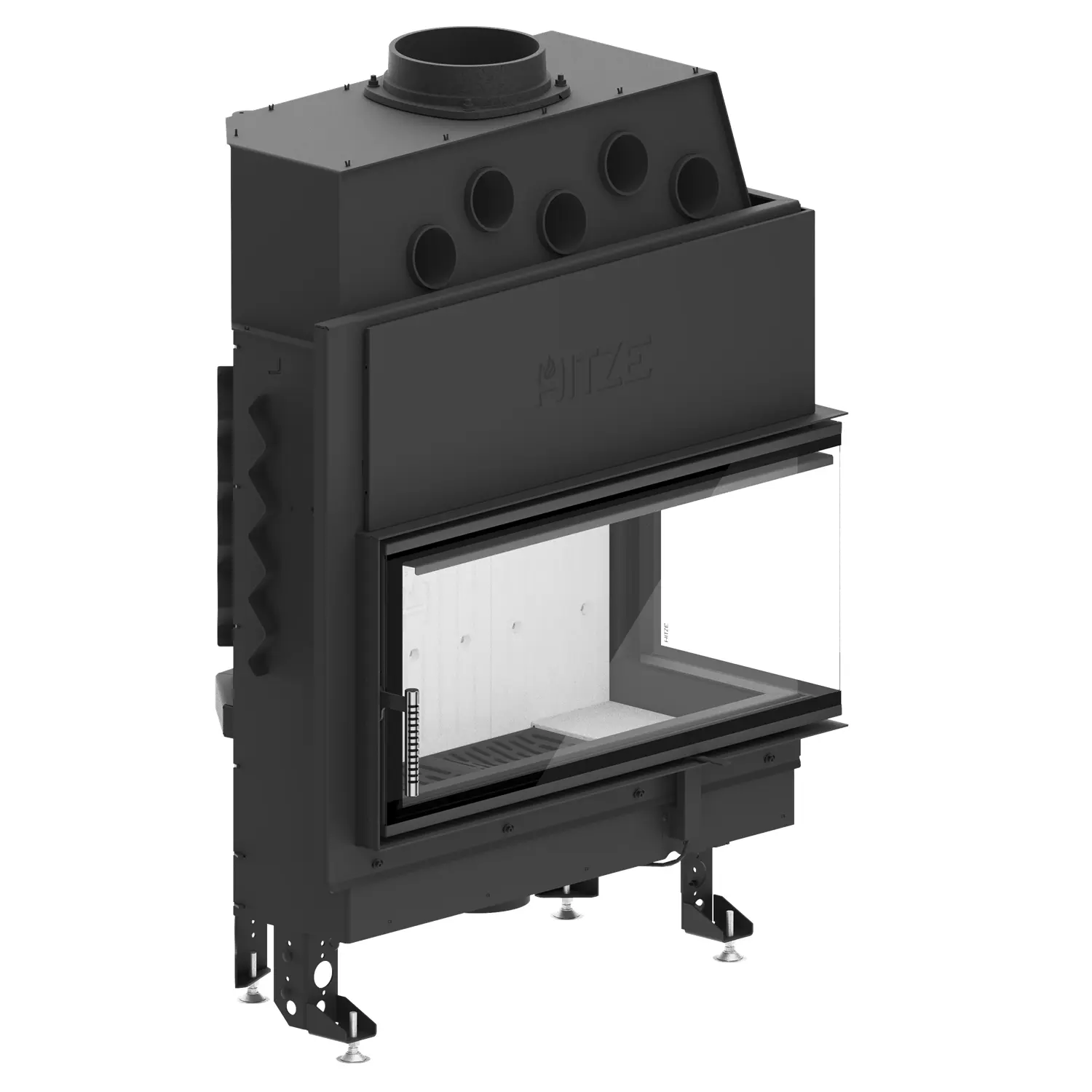

Insert de cheminée d'angle avec vitre latérale droite

La caractéristique la plus importante du modèle AL19R.HD est vitrage latéral du côté droitAssociée à la baie vitrée panoramique, elle crée une vue en angle du feu qui ouvre ce dernier à une plus grande partie de la pièce.

Cette configuration peut s'avérer particulièrement avantageuse lorsque le salon, la salle à manger ou toute autre partie de l'intérieur se situe sur le côté droit de la pièce. Ainsi, les flammes sont visibles non seulement directement face à la cheminée, mais aussi depuis son côté droit.

La conception en angle convient également aux aménagements intégrés placés entre deux zones fonctionnelles. Ainsi, la cheminée peut créer un lien visuel entre les différentes parties d'un espace de vie ouvert.

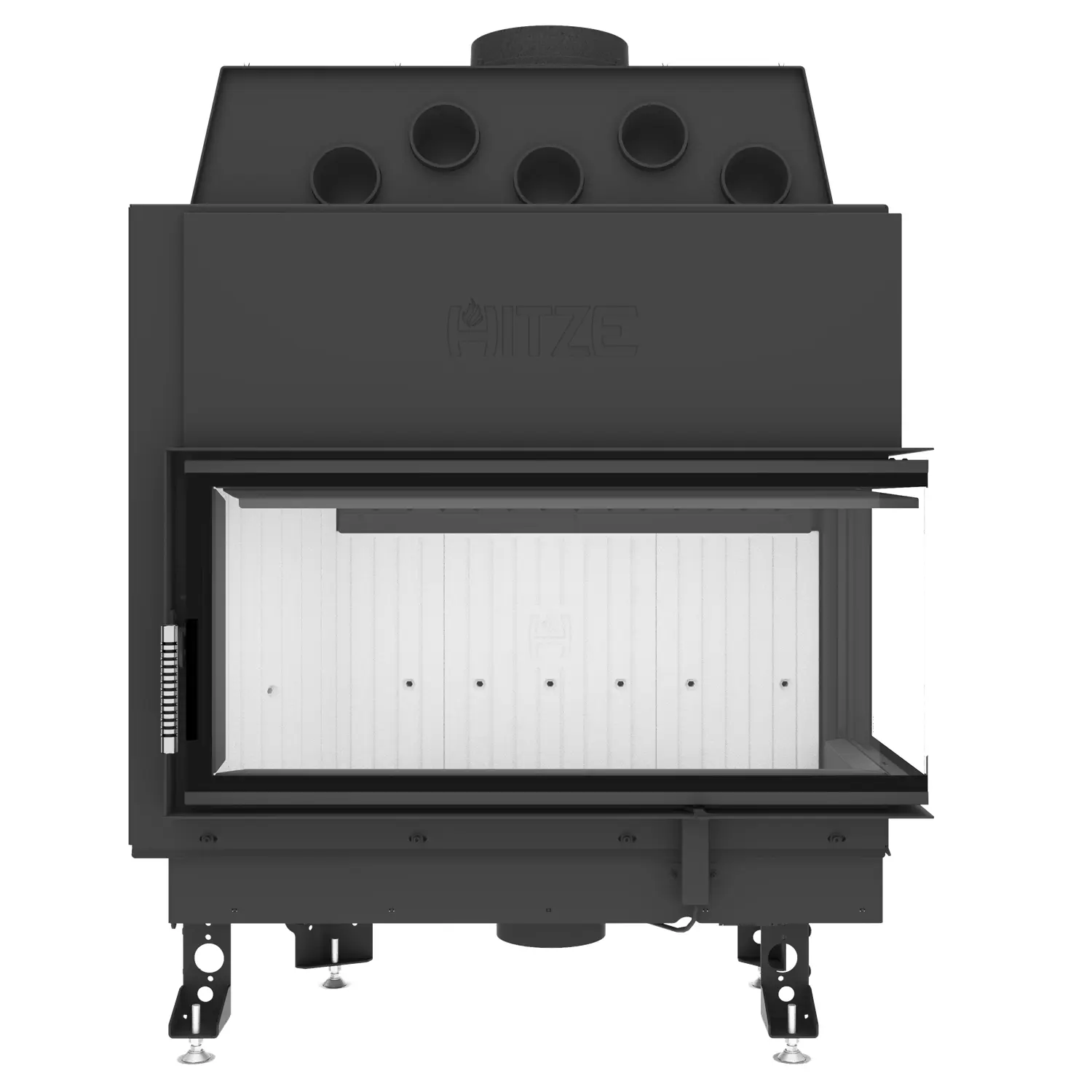

Grande surface vitrée 900 × 415 × 375 mm

Les dimensions du vitrage du modèle AL19R.HD sont : 900 × 415 × 375 mmLa façade vitrée panoramique et le vitrage latéral droit permettent une excellente exposition de la chambre de combustion et offrent une vue imprenable sur les flammes.

La grande surface vitrée permet à l'insert de servir non seulement de source de chaleur supplémentaire, mais aussi d'élément central dans la décoration du salon. Par ailleurs, la simplicité de son cadre s'harmonise aussi bien avec un style minimaliste qu'avec un décor plus ornementé.

Avant de commencer l'installation, veuillez consulter le schéma technique en vigueur. Cela vous permettra de prendre correctement en compte la position des vitres, les dimensions complètes de l'appareil, le conduit d'évacuation des fumées et l'orifice d'entrée.

Insert de cheminée latéral droit pour diverses configurations

Le choix entre la version droite et la version gauche dépend de la configuration de la pièce et de la direction depuis laquelle le feu sera le plus souvent vu. Le modèle AL19R.HD est conçu pour les configurations où la vue latérale du feu doit être orientée vers la droite.

Cette solution convient aux installations placées contre un mur, à la frontière entre le salon et la salle à manger, ou près d'un passage. De plus, une fenêtre d'angle permet d'ouvrir visuellement l'installation sur une plus grande partie de l'intérieur.

L'orientation de l'appareil doit être déterminée avant la construction de l'enceinte. Cela permet de planifier correctement la position du vitrage, l'accès par la porte et l'agencement des autres composants d'installation.

Vitre céramique résistant à la chaleur

Le modèle AL19R.HD utilise Verre céramique résistant à la chaleur, adapté à un fonctionnement à des températures allant jusqu'à 800 °CLe matériau conserve ses propriétés lors d'une utilisation correcte de l'appareil et permet une observation sûre du feu.

La combinaison de la large vitre frontale et de la vitre latérale droite offre une vue panoramique sur le feu. De ce fait, les flammes sont visibles depuis plusieurs points de la pièce.

Le verre doit être nettoyé conformément aux instructions du manuel d'utilisation. N'utilisez aucun produit nettoyant ni outil susceptible d'endommager la surface vitrée ou le joint de la porte.

Portes en acier à structure stable

La porte d'insertion est faite de Profilé en acier spécial, ce qui garantit une rigidité appropriée et une résistance aux hautes températures.

Une structure stable est particulièrement importante pour les vitrages d'angle de grande taille. Elle assure un bon alignement de la porte et une adhérence optimale du joint lors d'une utilisation régulière.

Parallèlement, la simplicité de la structure limite le nombre d'éléments apparents. La cheminée reste ainsi l'élément central de la façade.

Un système qui contribue à garder les fenêtres propres

L'insert de cheminée AL19R.HD est équipé de un rideau d'air qui contribue à maintenir l'effet de verre propreLe flux d'air dirigé le long de la surface intérieure du vitrage contribue à réduire l'accumulation de suie et d'autres contaminants.

Cela permet aux vitres avant et latérales de rester propres plus longtemps. Cependant, ce système ne dispense pas d'un nettoyage périodique.

Le degré de contamination du verre dépend également de l'humidité du bois, de la qualité du combustible, du tirage de la cheminée, du mode d'allumage et du réglage de l'arrivée d'air. Par conséquent, l'insert doit être utilisé conformément aux instructions du fabricant.

Puissance de l'insert de cheminée AL19R.HD

La puissance nominale de l'insert de cheminée AL19R.HD est de 19 kWLa puissance de chauffage varie de 9,5 à 24 kW, vous permettant d'adapter l'intensité de fonctionnement de l'appareil à vos besoins de chauffage actuels.

Le choix de l'insert doit tenir compte, entre autres, du volume des pièces, de l'isolation du bâtiment, de la configuration des zones chauffées et des paramètres du conduit de cheminée.

Par conséquent, le choix d'un appareil de cette puissance doit être fait en concertation avec un installateur qualifié. Cela permet de réduire le risque d'utiliser un insert inadapté aux conditions d'un bâtiment donné.

Rendement thermique au niveau de 81%

Le rendement thermique du modèle AL19R.HD est de 81%Un système d'alimentation en air correctement conçu favorise une combustion stable et l'utilisation de l'énergie contenue dans le bois.

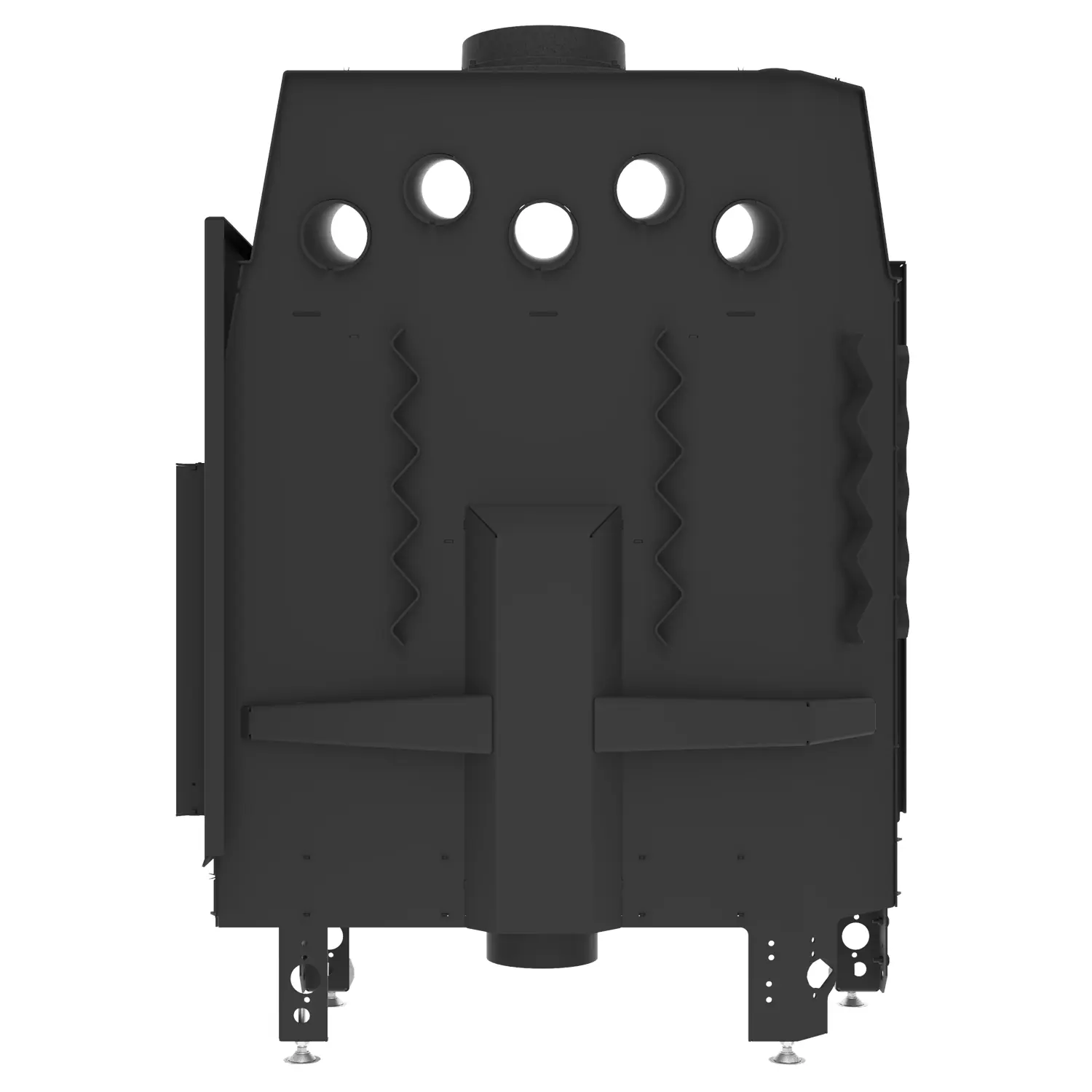

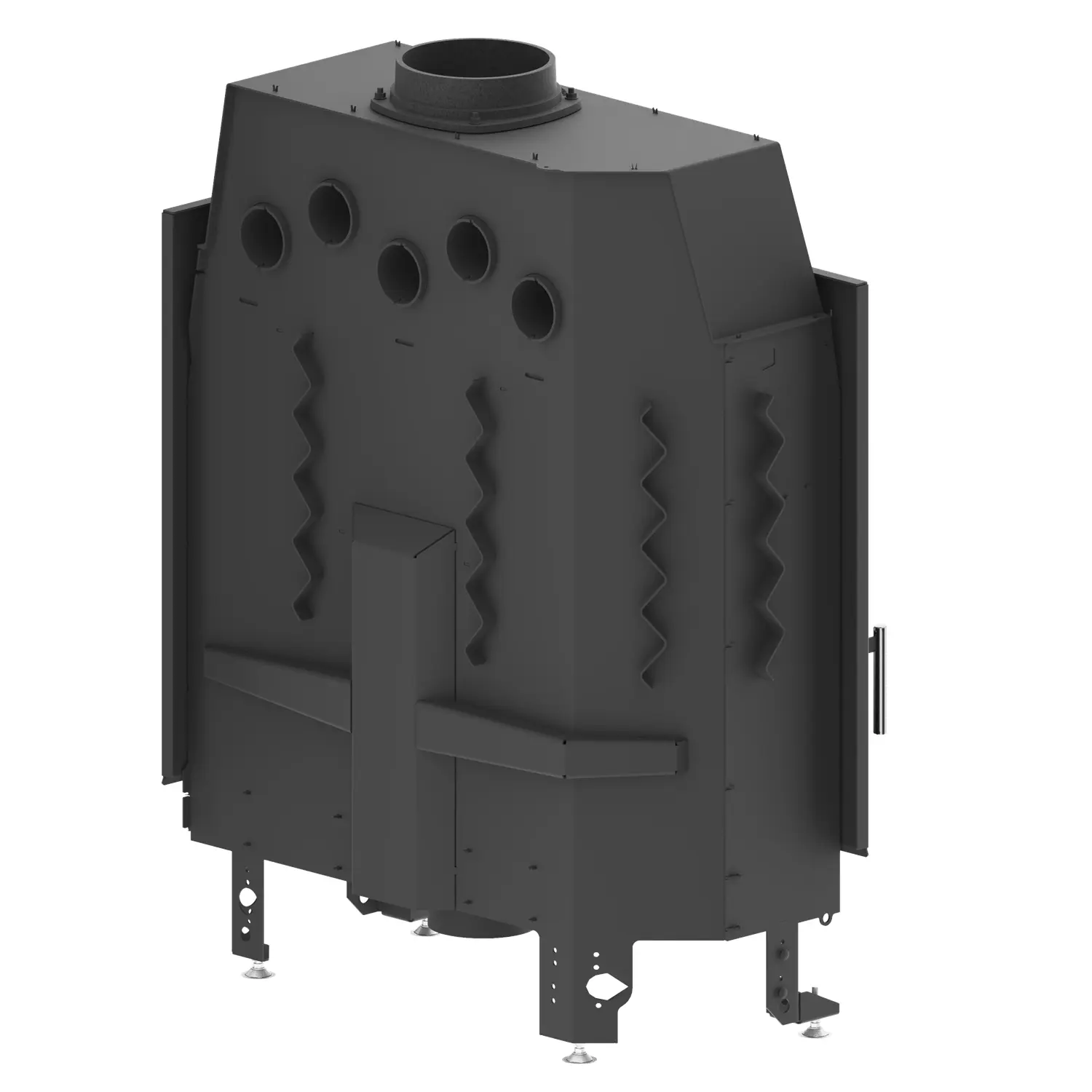

La conception spéciale de la partie arrière du corps permet d'acheminer de l'air secondaire vers la partie supérieure de la chambre de combustion, favorisant ainsi la post-combustion des gaz générés lors de la combustion du carburant.

De ce fait, la combustion peut être plus précise. Toutefois, l'obtention des paramètres annoncés exige une installation correcte, un tirage de cheminée adéquat et l'utilisation de bois correctement séché.

Paramètres d'émission du modèle AL19R.HD

Émissions de particules à 13% O₂ totaux 29 mg/m³En conséquence, les émissions de CO à 13% O₂ totaux 1200 mg/m³.

Les valeurs indiquées se réfèrent à des conditions de test spécifiques à l'appareil. Dans une installation réelle, la combustion est influencée par des facteurs tels que la qualité du bois, le tirage de la cheminée, la méthode d'allumage et la régulation de l'arrivée d'air.

Utilisez donc du bois sec et bien séché, ainsi que la quantité de combustible indiquée dans le manuel d'utilisation. Cela réduira les risques de mauvaise combustion et de contamination excessive.

Prise d'air externe

La base en acier de l'insert est équipée de amortisseur d'admission d'air externeL'air nécessaire à la combustion peut ainsi être fourni directement depuis l'extérieur du bâtiment.

Cette solution réduit la nécessité de puiser l'air exclusivement dans la pièce chauffée. Ceci est particulièrement important dans les bâtiments modernes caractérisés par une étanchéité à l'air élevée.

Le diamètre de l'orifice d'admission est 150 mmLe conduit doit être conçu de manière à assurer la libre circulation de la quantité d'air requise dans la chambre de combustion.

Insert de cheminée adapté à la récupération de chaleur.

Le modèle AL19R.HD est adapté à une utilisation dans les bâtiments équipés d'un système de récupération de chaleurLa prise d'air extérieure contribue à réduire l'impact de la cheminée sur l'équilibre de l'air à l'intérieur de la pièce.

Parallèlement, l'installation de la cheminée et la ventilation mécanique doivent être correctement conçues et réglées. Ceci garantira le bon fonctionnement des deux systèmes.

Il est préférable de déterminer le mode d'admission d'air avant de commencer les travaux. Cela permet d'éviter les conflits avec d'autres installations et de préparer correctement le tracé des conduits d'air.

Conduit de fumée d'un diamètre de 220 mm

Le diamètre du conduit de fumée de l'insert ALBERO AL19R.HD est de 220 mmLa cheminée et le raccordement d'évacuation des fumées doivent être adaptés aux paramètres de l'appareil.

Avant de commencer l'installation, vérifiez notamment la section et la hauteur de la cheminée, le tirage disponible, le mode de raccordement et la possibilité d'effectuer des inspections et un nettoyage périodiques de l'installation.

L'évaluation finale des conditions de raccordement doit être effectuée par un installateur qualifié ou une personne possédant les qualifications appropriées en matière de cheminées.

Boîtier d'insert ventilé AL19R.HD

Modèle AL19R.HD Il n'est pas destiné à la construction de bâtiments isolés.L’enceinte doit donc être conçue comme une structure correctement ventilée, conformément aux instructions du dispositif et aux exigences de protection thermique.

Les entrées et sorties d'air doivent permettre une circulation libre autour du corps de l'insert. Ceci permet à l'air chaud d'être transféré dans la pièce tout en protégeant les composants intégrés d'une surchauffe.

L'enceinte doit être construite avec des matériaux conçus pour fonctionner à haute température. Sa conception doit également permettre l'accès aux composants nécessitant une inspection ou une maintenance.

Champs actifs obligatoires des grilles

La surface active des grilles de sortie doit être de 1330 à 1520 cm²Cependant, la surface active requise des grilles d'entrée se situe dans la plage de 760 à 1240 cm².

Lors du choix des grilles, il est important de prendre en compte leur surface active réelle, et non seulement les dimensions extérieures du cadre. Les lamelles, les mailles et autres éléments structurels limitent la surface disponible pour la circulation de l'air.

Les prises d'air aspirent l'air frais dans l'espace autour de l'insert. L'air chaud monte ensuite et est expulsé par les orifices d'évacuation.

Corps en acier de la chaudière P265GH

Le boîtier intérieur est fabriqué en Acier pour chaudière de nuance P265GH conforme à la norme EN 10028-2Ce matériau est destiné aux applications nécessitant un fonctionnement à des températures élevées.

Sa structure en acier garantit la stabilité de l'ensemble du dispositif. De plus, le matériau soigneusement sélectionné assure la durabilité de l'insert lors d'une utilisation régulière.

Les conditions de fonctionnement optimales dépendent également de la méthode d'installation et de construction. Par conséquent, tous les travaux doivent être réalisés conformément à la documentation produit en vigueur.

Personnalisation de l'insert ALBERO AL19R.HD

La gamme ALBERO vous permet d'harmoniser certains éléments de l'appareil avec le style du bâtiment et de l'intérieur. Parmi les options de personnalisation figurent la poignée, les grilles et le revêtement de cheminée en béton noir.

L'insert peut être commandé auprès de poignée de porte en acier inoxydable noir thermolaquéCela donne à la façade un aspect plus uniforme et lui permet de mieux s'intégrer aux meubles foncés.

Le revêtement noir de la chambre de combustion s'harmonise avec le cadre et met en valeur la couleur des flammes. Ainsi, l'esthétique de l'appareil peut s'intégrer parfaitement à la décoration du salon.

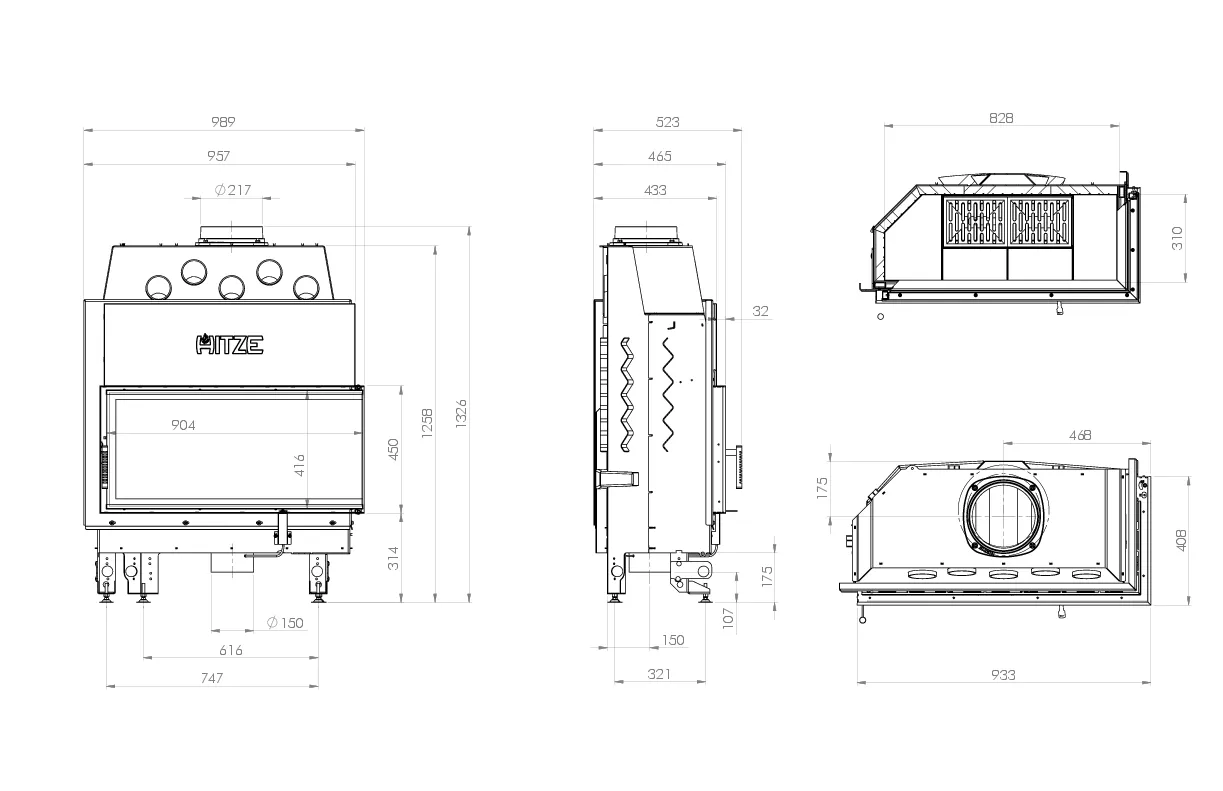

Dimensions de l'insert de cheminée AL19R.HD

Les dimensions de l'appareil sont 989 × 1324 × 510 mmLa conception en angle relie la large façade avant à la vitre latérale droite ; son orientation doit donc être soigneusement étudiée lors de la conception du boîtier.

Le poids de l'insert est 206 kgLe support doit donc avoir une capacité de charge adéquate et être préparé conformément aux exigences relatives à l'installation d'appareils de chauffage à combustible solide.

Avant de construire l'enceinte, utilisez un plan technique à jour. Cela vous permettra de planifier correctement l'emplacement de l'appareil, le raccordement du conduit de fumée, le collecteur d'admission et la disposition des ouvertures de ventilation.

Classe énergétique A+

L'insert de cheminée AL19R.HD possède classe d'efficacité énergétique A+L'efficacité thermique du modèle 81% et un système d'alimentation en air secondaire permettent d'utiliser l'énergie contenue dans le bois.

Cependant, l'efficacité réelle dépend également de la qualité du combustible, des paramètres de la cheminée, de la méthode d'installation et du bon fonctionnement de l'appareil.

Conformité à l'écoconception, BImSchV II et 15a B-VG

L'insert de cheminée ALBERO AL19R.HD répond aux exigences Projet économique, BImSchV II et 15a B-VG.

Les exigences relatives aux appareils de chauffage locaux à combustible solide sont notamment spécifiées par : Règlement (UE) 2015/1185 de la Commission.

Selon le fabricant, ce produit ne doit pas être utilisé comme source de chauffage principale. Il doit être utilisé comme source de chauffage d'appoint, conformément à son usage prévu et aux instructions de l'appareil.

Pourquoi choisir l'insert de cheminée AL19R.HD ?

Insert de cheminée AL19R.HD Il combine une puissance nominale de 19 kW, une façade panoramique vitrée et un vitrage latéral droit. Sa conception en angle permet d'admirer les flammes depuis la majeure partie de la pièce, ce qui le rend idéal pour les espaces de vie ouverts.

De plus, l'appareil est équipé d'une prise d'air extérieure, d'un système de postcombustion et d'un rideau d'air pour éviter que les vitres ne se nettoient. La possibilité de personnaliser la poignée, les grilles et l'insert de cheminée permet d'harmoniser facilement ce dernier avec votre décoration intérieure.
