ALBERO AL16G.H-D

Wkład kominkowy z gilotyną ALBERO AL16G.H-D

Wkład kominkowy z gilotyną ALBERO AL16G.H-D to stalowy model o mocy nominalnej 16 kW, wyposażony w szerokie przeszklenie frontowe oraz drzwi podnoszone pionowo. Pozioma forma paleniska zapewnia rozbudowaną wizję ognia, dlatego urządzenie dobrze sprawdza się w przestronnych salonach i otwartych strefach dziennych.

Zakres obciążenia grzewczego wynosi od 8 do 20 kW. Dzięki temu intensywność pracy wkładu można dostosować do bieżącego zapotrzebowania na ciepło. Jednocześnie mechanizm gilotynowy zapewnia wygodny dostęp do komory spalania podczas dokładania drewna.

Model należy do popularnej serii wkładów kominkowych ALBERO. Linia wyróżnia się nowoczesnym wzornictwem, możliwością personalizacji wyglądu oraz rozwiązaniami wspierającymi efektywne spalanie drewna.

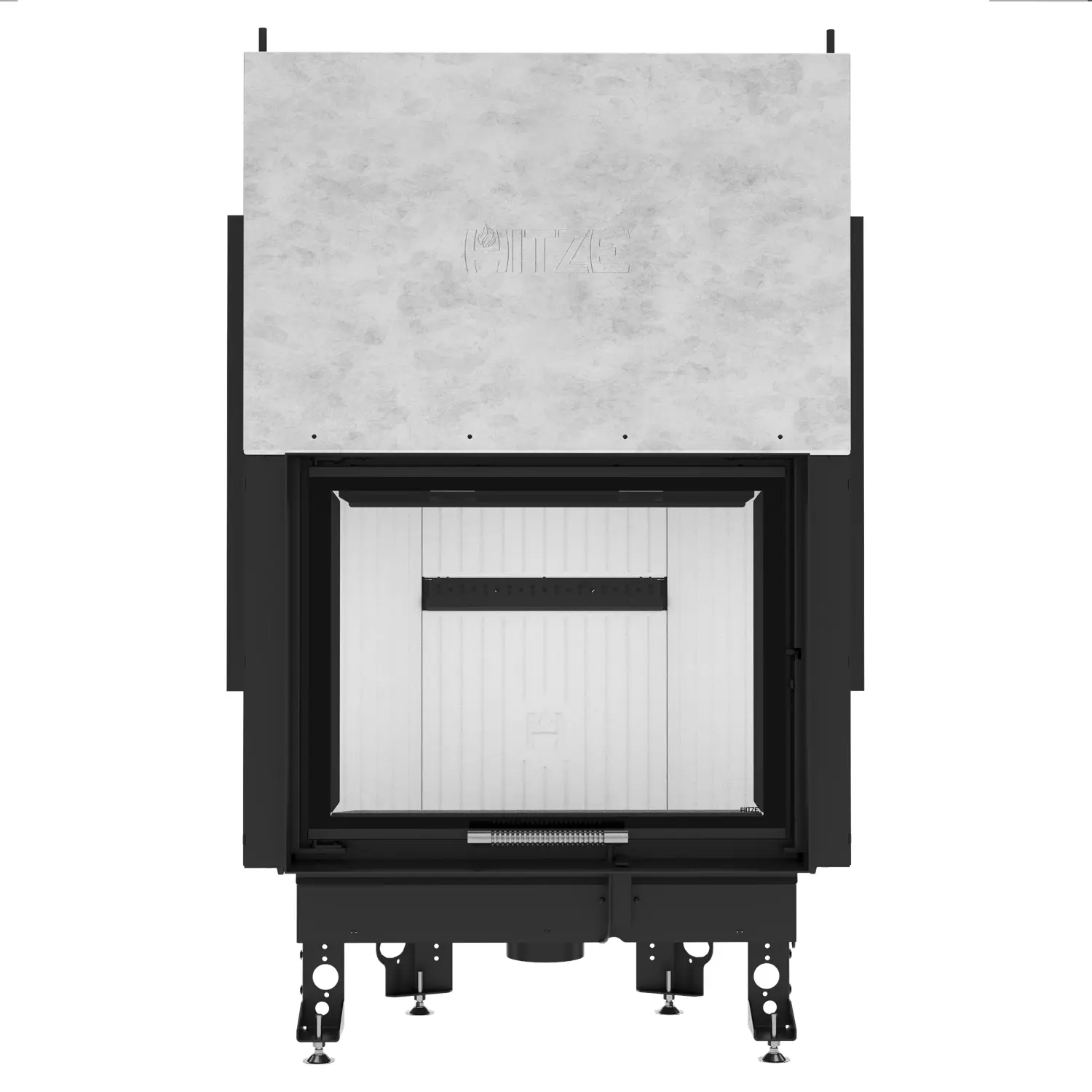

Szerokie przeszklenie frontowe

ALBERO AL16G.H-D został wyposażony w frontową szybę o wymiarach 680 × 530 mm. Duża powierzchnia przeszklenia pozwala dobrze wyeksponować palenisko i zapewnia czytelny widok płomieni.

Poziome proporcje frontu dobrze komponują się z szerokimi zabudowami kominkowymi, rozbudowanymi ścianami oraz otwartymi przestrzeniami łączącymi salon z jadalnią. Ponadto prosta forma urządzenia ułatwia dopasowanie go zarówno do minimalistycznych, jak i bardziej dekoracyjnych aranżacji.

Przed wykonaniem zabudowy należy korzystać z aktualnego rysunku technicznego. Pozwala on prawidłowo uwzględnić pełne wymiary urządzenia, położenie czopucha, króćca dolotowego oraz przestrzeń potrzebną do działania mechanizmu podnoszenia drzwi.

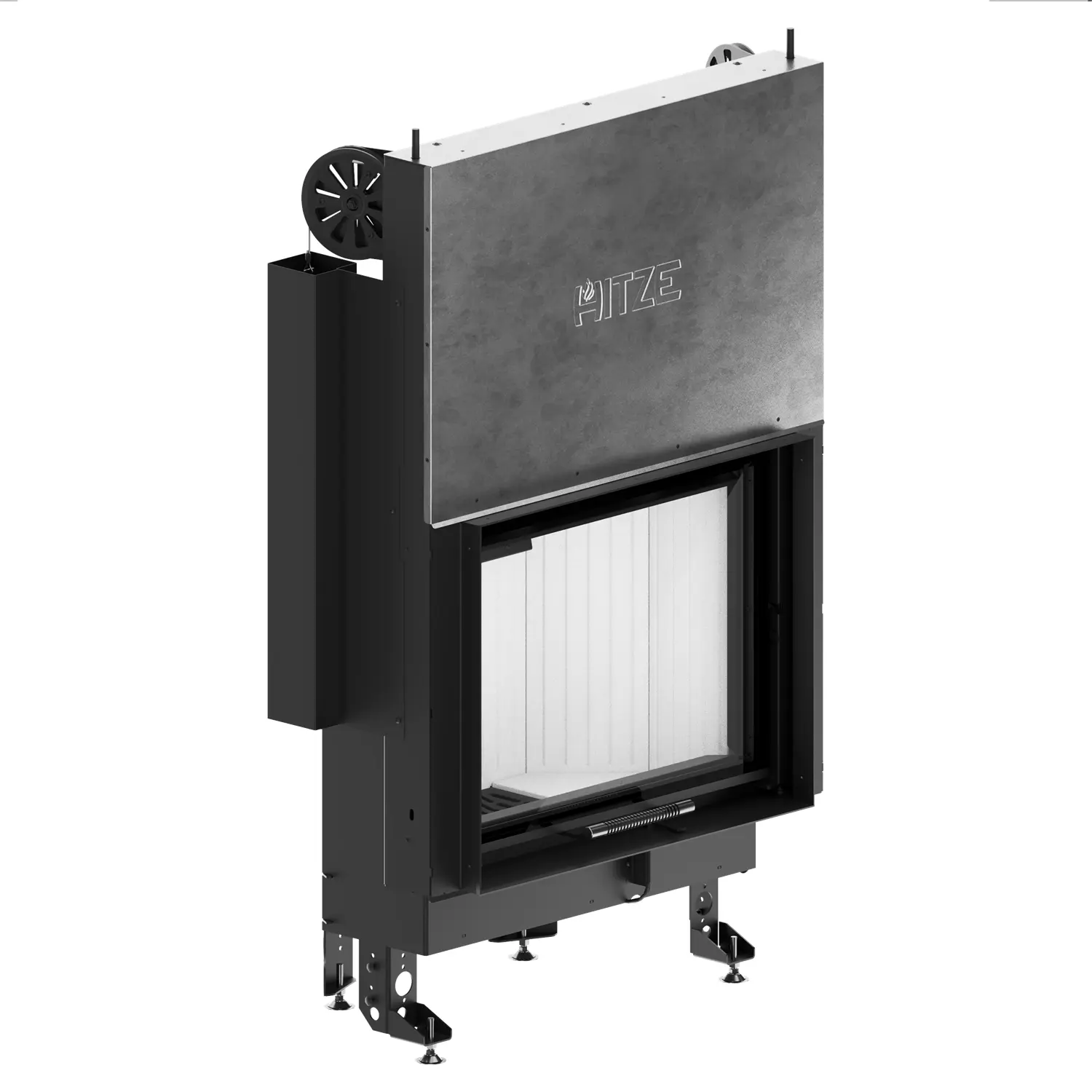

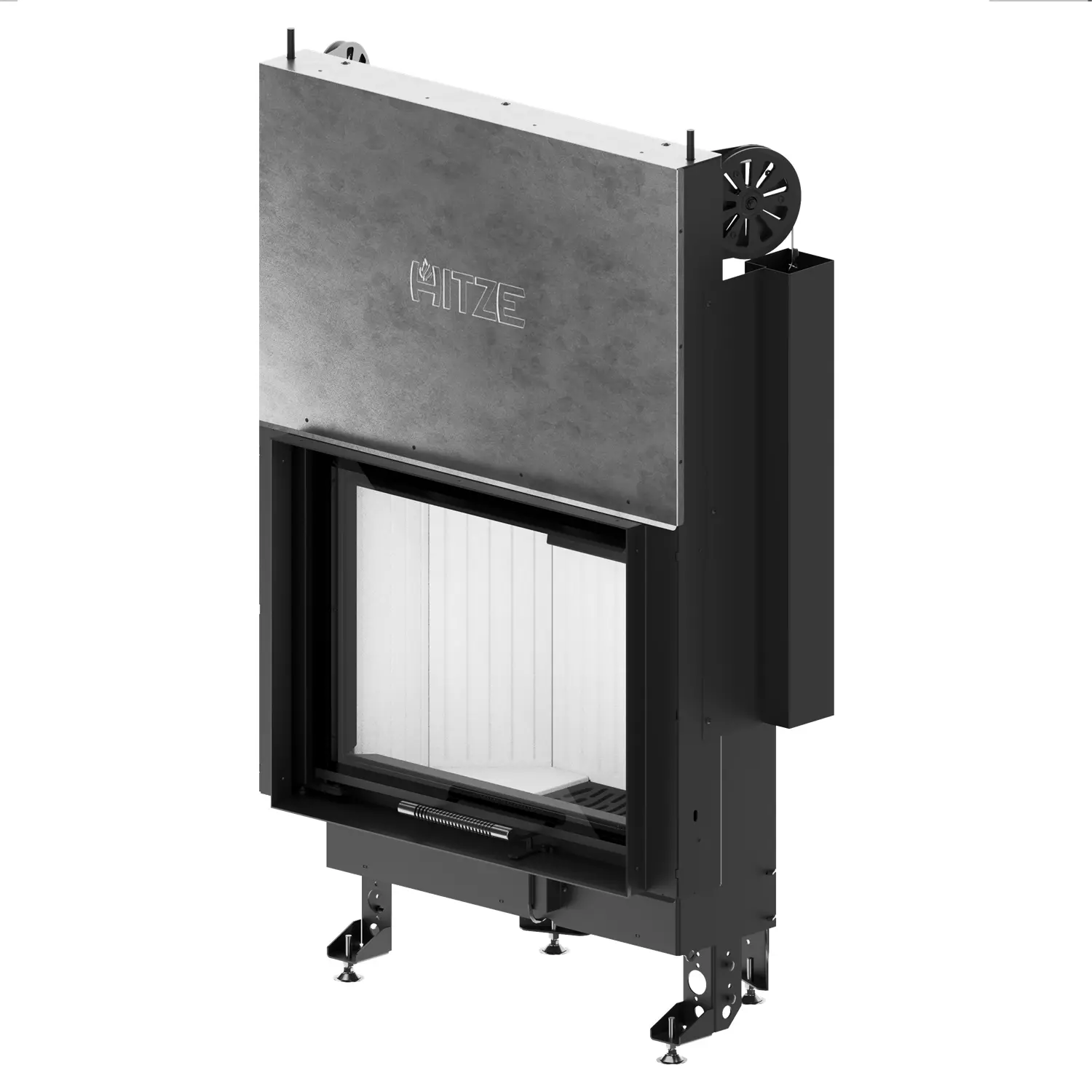

Drzwi podnoszone pionowo typu gilotyna

Najważniejszym wyróżnikiem modelu AL16G.H-D są drzwi podnoszone pionowo typu gilotyna. Podczas dokładania drewna przeszklenie unoszone jest do góry, co zapewnia wygodny dostęp do komory spalania.

Drzwi nie wychylają się wówczas przed płaszczyznę zabudowy jak tradycyjne skrzydło. Dzięki temu przestrzeń bezpośrednio przed kominkiem może być łatwiejsza do zagospodarowania.

Mechanizm gilotynowy należy uwzględnić już na etapie projektowania obudowy. Konstrukcja nie może ograniczać ruchu drzwi ani utrudniać dostępu do elementów wymagających okresowej kontroli lub obsługi serwisowej.

Żaroodporne szkło ceramiczne

We wkładzie zastosowano żaroodporne szkło ceramiczne przystosowane do pracy w temperaturze do 800°C. Materiał zachowuje swoje właściwości podczas prawidłowego użytkowania urządzenia i umożliwia bezpieczne obserwowanie ognia.

Duża powierzchnia przeszklenia sprawia, że palenisko może stać się centralnym elementem aranżacji salonu. W rezultacie wkład pełni nie tylko funkcję dodatkowego źródła ciepła, lecz również dekoracyjnego elementu wnętrza.

Stalowe drzwi o stabilnej konstrukcji

Drzwi modelu AL16G.H-D wykonano ze specjalnego profilu stalowego, który zapewnia odpowiednią sztywność oraz odporność na działanie wysokiej temperatury.

Stabilna konstrukcja jest szczególnie istotna w przypadku szerokiego przeszklenia podnoszonego pionowo. Dzięki temu drzwi mogą zachować właściwe ułożenie podczas regularnego otwierania i zamykania.

System wspierający utrzymanie czystej szyby

Wkład kominkowy ALBERO AL16G.H-D został wyposażony w kurtynę powietrzną wspierającą utrzymanie efektu czystej szyby. Strumień powietrza kierowany wzdłuż wewnętrznej powierzchni przeszklenia pomaga ograniczać osadzanie się sadzy i innych zanieczyszczeń.

Dzięki temu widok płomieni może pozostawać czytelny przez dłuższy czas. System nie eliminuje jednak konieczności okresowego czyszczenia szyby.

Na stopień zabrudzenia przeszklenia wpływają również wilgotność i jakość drewna, sposób rozpalania, parametry ciągu kominowego oraz ustawienie dopływu powietrza. Dlatego urządzenie należy użytkować zgodnie z instrukcją producenta.

Moc nominalna 16 kW

Moc nominalna wkładu ALBERO AL16G.H-D wynosi 16 kW. Zakres obciążenia grzewczego obejmuje wartości od 8 do 20 kW, dzięki czemu intensywność pracy urządzenia można dostosować do aktualnego zapotrzebowania na ciepło.

Model może być stosowany jako dodatkowe źródło ogrzewania w większym salonie, otwartej strefie dziennej lub innym pomieszczeniu przystosowanym do montażu kominka opalanego drewnem.

Dobór odpowiedniej mocy powinien uwzględniać między innymi kubaturę pomieszczeń, standard izolacji budynku, układ wnętrza oraz parametry przewodu kominowego. Dlatego wybór urządzenia warto skonsultować z wykwalifikowanym instalatorem.

Sprawność cieplna na poziomie 80%

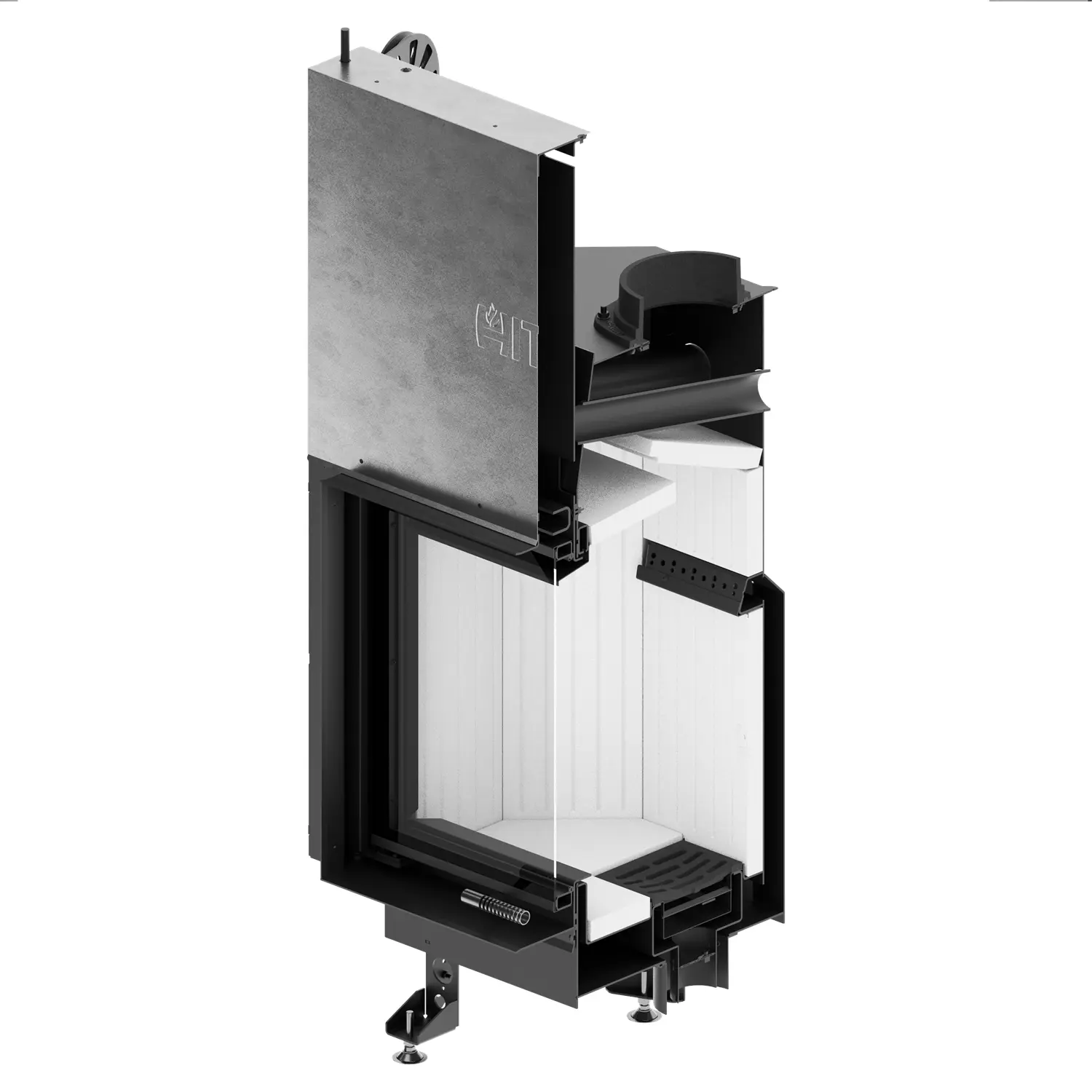

Sprawność cieplna modelu AL16G.H-D wynosi 80%. Odpowiednio zaprojektowany system doprowadzania powietrza wspiera stabilny przebieg spalania oraz wykorzystanie energii zawartej w drewnie.

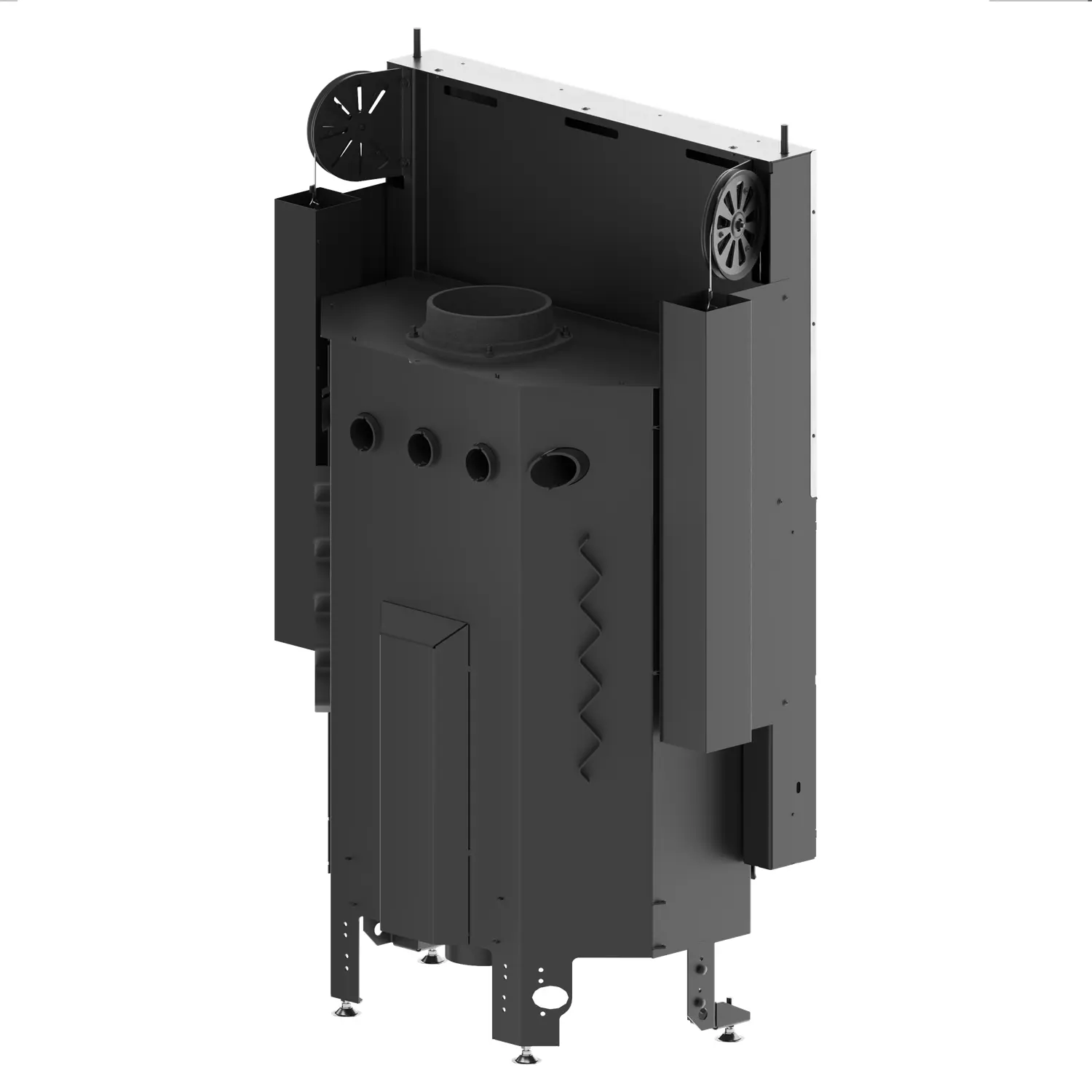

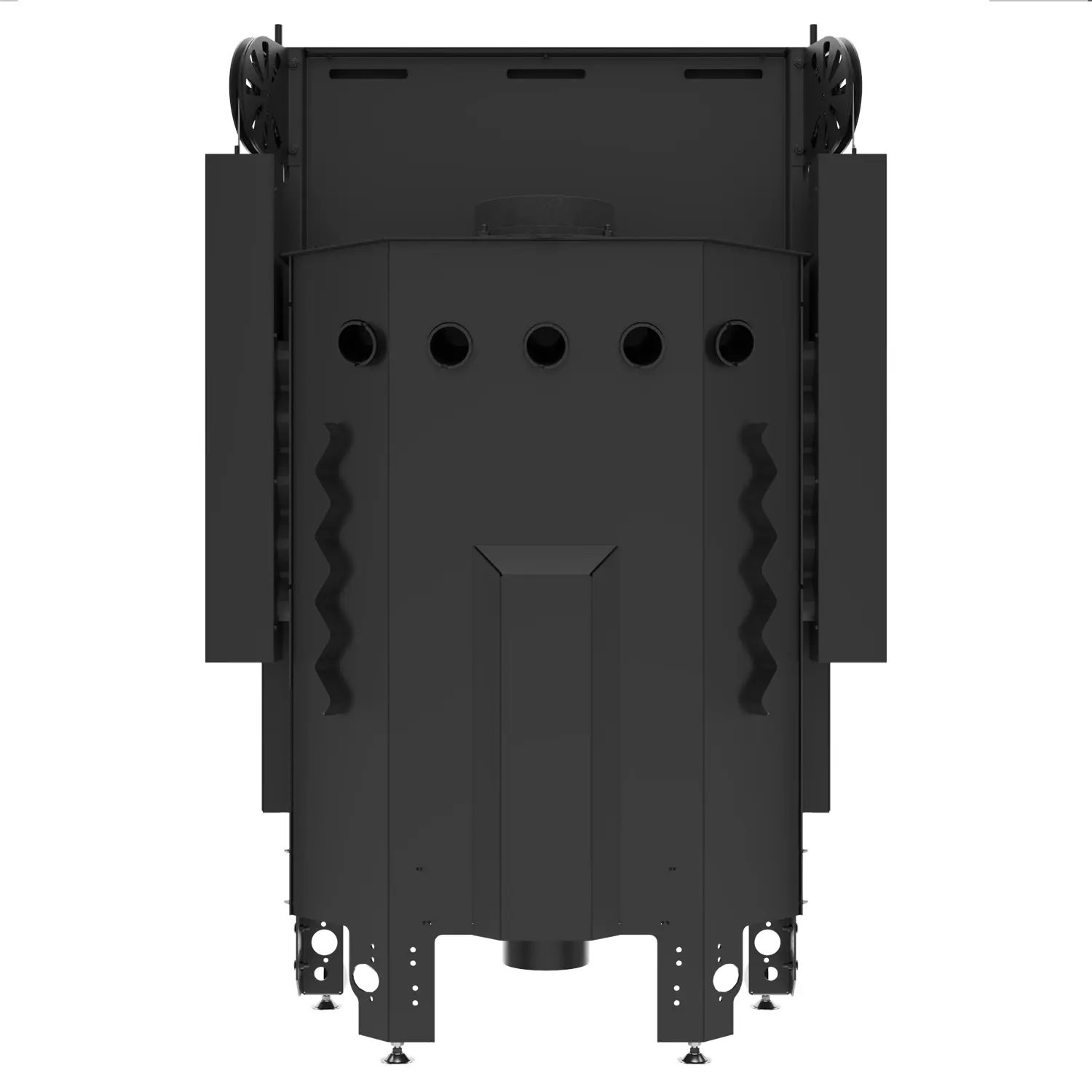

Specjalnie ukształtowana tylna część korpusu umożliwia doprowadzanie powietrza wtórnego do górnej części paleniska. Dzięki temu wspomagane jest dopalanie gazów powstających podczas spalania paliwa.

W rezultacie proces spalania może przebiegać dokładniej, co sprzyja ograniczaniu produktów niepełnego spalania oraz utrzymaniu deklarowanych parametrów pracy urządzenia.

Parametry emisji AL16G.H-D

Emisja pyłków przy 13% O₂ wynosi 33 mg/m³. Z kolei emisja CO przy 13% O₂ wynosi 786 mg/m³.

Uzyskanie deklarowanych wyników wymaga prawidłowego montażu wkładu, zapewnienia właściwego ciągu kominowego oraz stosowania odpowiednio sezonowanego drewna.

Ponadto ilość paliwa, sposób rozpalania i ustawienie dopływu powietrza powinny odpowiadać wymaganiom zawartym w instrukcji użytkowania. Tym samym urządzenie może pracować w przewidzianym zakresie obciążenia grzewczego.

Zewnętrzny dolot powietrza

Stalowa podstawa wkładu została wyposażona w przepustnicę dolotu powietrza zewnętrznego. Powietrze potrzebne do spalania może być dzięki temu doprowadzane bezpośrednio spoza budynku.

Rozwiązanie ogranicza konieczność pobierania powietrza wyłącznie z ogrzewanego pomieszczenia. Jest to szczególnie istotne w nowoczesnych budynkach charakteryzujących się wysoką szczelnością.

Średnica króćca dolotowego wynosi 125 mm. Przewód należy zaprojektować w sposób umożliwiający swobodny przepływ wymaganej ilości powietrza do komory spalania.

Wkład kominkowy przystosowany do rekuperacji

Model AL16G.H-D jest przystosowany do zastosowania w budynkach wyposażonych w rekuperację. Zewnętrzny dolot powietrza pomaga ograniczyć wpływ pracy kominka na bilans powietrza w pomieszczeniu.

Jednocześnie instalacja kominkowa oraz wentylacja mechaniczna powinny zostać prawidłowo zaprojektowane i wyregulowane. Dzięki temu można zapewnić odpowiednie warunki działania obu systemów.

Sposób wykonania dolotu warto ustalić przed rozpoczęciem budowy obudowy kominkowej. Pozwala to uniknąć kolizji z pozostałymi instalacjami oraz zachować wymagane odległości montażowe.

Czopuch o średnicy 200 mm

Średnica czopucha wkładu ALBERO AL16G.H-D wynosi 200 mm. Przewód kominowy oraz przyłącze spalinowe muszą zostać dopasowane do parametrów urządzenia.

Przed rozpoczęciem montażu należy sprawdzić między innymi przekrój i wysokość komina, dostępny ciąg, sposób prowadzenia przyłącza oraz możliwość wykonywania okresowych kontroli i czyszczenia instalacji.

Ostateczną ocenę warunków podłączenia powinien przeprowadzić wykwalifikowany instalator lub osoba posiadająca odpowiednie uprawnienia kominiarskie.

Wentylowana zabudowa wkładu AL16G.H-D

Model AL16G.H-D nie jest przeznaczony do wykonania ciepłej zabudowy. Obudowę należy zatem zaprojektować jako odpowiednio wentylowaną konstrukcję, zgodnie z instrukcją urządzenia oraz wymaganiami dotyczącymi ochrony termicznej.

Pole czynne kratek wylotowych powinno wynosić od 1120 do 1280 cm². Natomiast wymagane pole czynne kratek wlotowych mieści się w zakresie od 640 do 1040 cm².

Prawidłowo rozmieszczone otwory umożliwiają przepływ powietrza wokół korpusu. Dzięki temu ciepło może być skutecznie przekazywane do pomieszczenia, a elementy zabudowy są chronione przed nadmiernym wzrostem temperatury.

Znaczenie pola czynnego kratek

Podczas wyboru kratek należy uwzględniać ich rzeczywiste pole czynne, a nie wyłącznie zewnętrzne wymiary ramki. Lamele, siatki i pozostałe elementy konstrukcyjne ograniczają powierzchnię, przez którą może przepływać powietrze.

Otwory wlotowe doprowadzają chłodniejsze powietrze do przestrzeni wokół wkładu. Następnie ogrzane powietrze przemieszcza się ku górze i jest odprowadzane przez kratki wylotowe.

Dlatego rodzaj, wielkość oraz rozmieszczenie kratek powinny zostać uwzględnione już na etapie projektowania zabudowy kominkowej.

Zabudowa dostosowana do mechanizmu gilotynowego

Podczas projektowania obudowy należy zapewnić przestrzeń potrzebną do pionowego podnoszenia drzwi. Konstrukcja nie może ograniczać ruchu mechanizmu ani powodować nacisku na elementy wkładu.

Ponadto trzeba pozostawić odpowiedni dostęp do części wymagających kontroli i obsługi serwisowej. Należy również uwzględnić miejsce na podłączenie czopucha, wykonanie przewodu dolotowego oraz rozmieszczenie otworów wentylacyjnych.

Projekt i montaż zabudowy warto powierzyć wykwalifikowanemu instalatorowi, który uwzględni dokumentację urządzenia oraz warunki występujące w konkretnym budynku.

Korpus ze stali kotłowej P265GH

Płaszcz wkładu wykonano ze stali kotłowej gatunku P265GH zgodnej z normą EN 10028-2. Materiał jest przeznaczony do zastosowań wymagających pracy w podwyższonej temperaturze.

Stalowy korpus zapewnia odpowiednią stabilność całej konstrukcji. Ponadto właściwie dobrany materiał wspiera trwałość urządzenia podczas regularnego użytkowania.

Personalizacja wkładu ALBERO AL16G.H-D

Seria ALBERO umożliwia dopasowanie wybranych elementów urządzenia do charakteru wnętrza. Możliwości personalizacji obejmują między innymi klamkę, maskownice oraz wyłożenie paleniska wykonane z czarnego betonu.

Istnieje możliwość zamówienia wkładu z klamką malowaną proszkowo na kolor czarny. Dzięki temu front może uzyskać bardziej jednolity wygląd i lepiej komponować się z ciemną zabudową.

Z kolei czarne wyłożenie komory spalania tworzy spójną kompozycję z ramą urządzenia oraz podkreśla barwę płomieni. W rezultacie wygląd wkładu można dostosować do konkretnego projektu salonu.

Wymiary i masa wkładu AL16G.H-D

Wymiary urządzenia wynoszą 983 × 1431 × 575 mm. Gabaryty wkładu oraz przestrzeń potrzebną do pracy mechanizmu gilotynowego należy dokładnie uwzględnić podczas projektowania obudowy.

Masa wkładu wynosi 228 kg. Dlatego podłoże powinno mieć odpowiednią nośność i zostać przygotowane zgodnie z wymaganiami dotyczącymi montażu urządzeń grzewczych na paliwo stałe.

Przed wykonaniem obudowy należy korzystać z aktualnego rysunku technicznego. Pozwoli to prawidłowo zaplanować ustawienie urządzenia, jego wypoziomowanie oraz podłączenie wszystkich elementów instalacji.

Klasa efektywności energetycznej A+

Wkład kominkowy z gilotyną ALBERO AL16G.H-D ma klasę efektywności energetycznej A+. Sprawność cieplna na poziomie 80% oraz system doprowadzania powietrza wtórnego wspierają wykorzystanie energii zawartej w drewnie.

Rzeczywista efektywność pracy urządzenia zależy jednak również od jakości paliwa, parametrów przewodu kominowego, sposobu wykonania instalacji oraz prawidłowej obsługi wkładu.

Zgodność z Ekoprojektem, BImSchV II i 15a B-VG

Wkład kominkowy ALBERO AL16G.H-D spełnia wymagania Ekoprojektu, BImSchV II oraz 15a B-VG.

Wymagania dotyczące miejscowych ogrzewaczy pomieszczeń na paliwo stałe określa między innymi rozporządzenie Komisji (UE) 2015/1185.

Zgodnie z wymaganiami Ekoprojektu produkt nie może służyć jako podstawowe źródło ogrzewania. Powinien być użytkowany jako dodatkowe źródło ciepła, zgodnie z przeznaczeniem oraz instrukcją urządzenia.

Dlaczego warto wybrać ALBERO AL16G.H-D?

Wkład kominkowy z gilotyną ALBERO AL16G.H-D łączy moc nominalną 16 kW, szerokie frontowe przeszklenie oraz klasę efektywności energetycznej A+. Zakres obciążenia od 8 do 20 kW pozwala jednocześnie dostosować intensywność pracy do bieżącego zapotrzebowania na ciepło.

Ponadto urządzenie wyposażono w zewnętrzny dolot powietrza, system dopalania spalin oraz kurtynę powietrzną wspierającą utrzymanie czystej szyby. Drzwi podnoszone pionowo zapewniają wygodny dostęp do paleniska, natomiast możliwości personalizacji ułatwiają dopasowanie wkładu do projektu wnętrza.
