ALBERO AL16R.H-D

Wkład kominkowy AL16R.H-D – narożny model o mocy 16 kW

Wkład kominkowy AL16R.H-D z serii ALBERO to stalowy model narożny o mocy nominalnej 16 kW, wyposażony w szybę frontową oraz przeszklenie boczne po prawej stronie. Dwustronna wizja ognia pozwala obserwować płomienie z różnych części pomieszczenia, dlatego urządzenie dobrze sprawdza się w przestronnych salonach i otwartych strefach dziennych.

Zakres obciążenia grzewczego wynosi od 8 do 20 kW. Dzięki temu intensywność pracy wkładu można dostosować do aktualnego zapotrzebowania na ciepło. Ponadto zewnętrzny dolot powietrza i system dopalania spalin wspierają stabilny oraz kontrolowany przebieg spalania drewna.

Model należy do popularnej serii wkładów kominkowych ALBERO. Linia wyróżnia się nowoczesnym wzornictwem, możliwością personalizacji wybranych elementów oraz rozwiązaniami wspierającymi efektywne użytkowanie kominka.

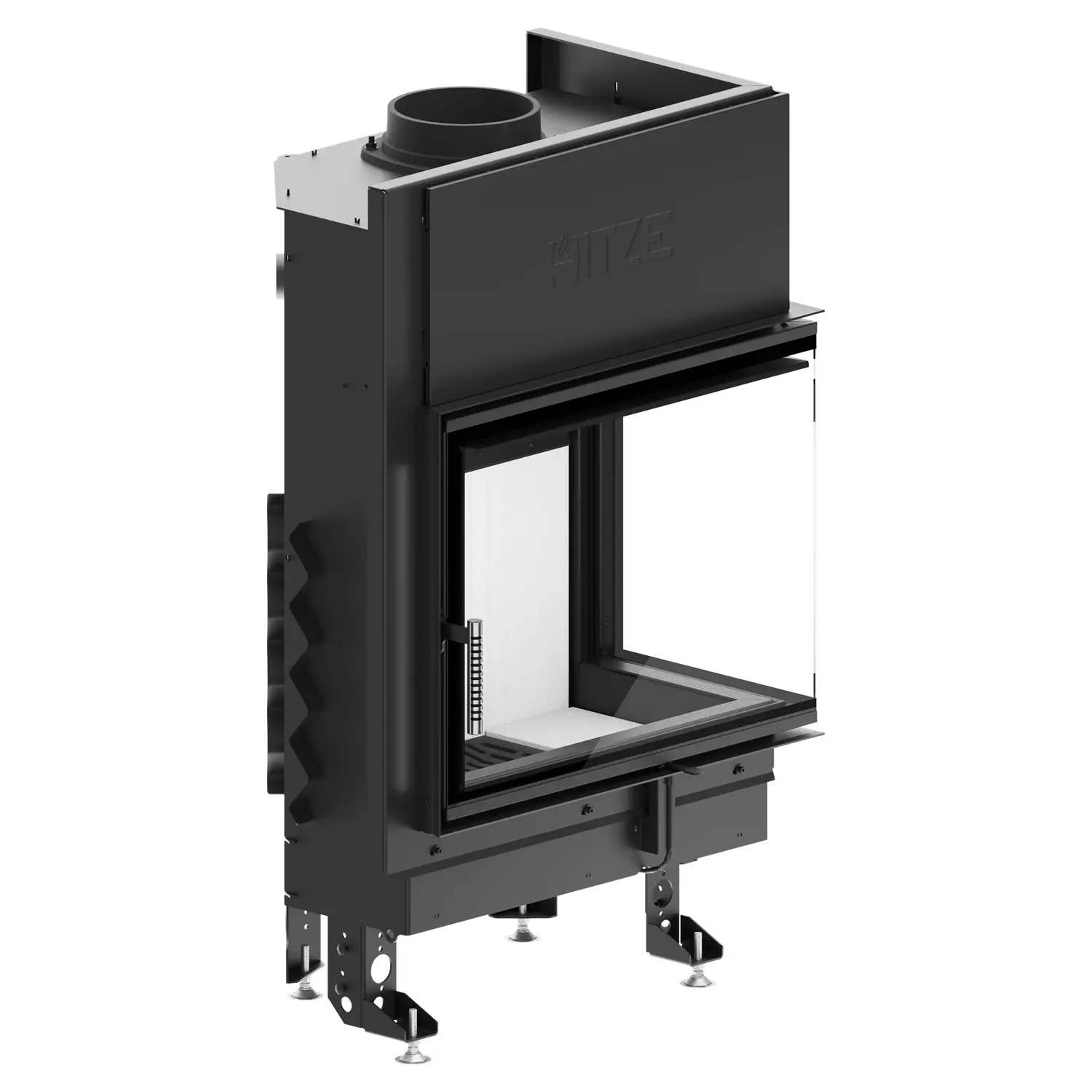

Narożny wkład kominkowy z prawą szybą boczną

Najważniejszym wyróżnikiem modelu AL16R.H-D jest przeszklenie boczne znajdujące się po prawej stronie. W połączeniu z szeroką szybą frontową tworzy ono narożną wizję ognia, która otwiera palenisko na większą część pomieszczenia.

Taki układ może być szczególnie korzystny, gdy strefa wypoczynkowa, jadalnia lub inna część wnętrza znajduje się po prawej stronie zabudowy. Dzięki temu płomienie są widoczne nie tylko bezpośrednio przed kominkiem, lecz także z boku.

Narożna konstrukcja dobrze pasuje również do zabudów umieszczonych pomiędzy dwiema strefami funkcjonalnymi. W rezultacie kominek może wizualnie łączyć poszczególne części otwartej przestrzeni dziennej.

Duże przeszklenie 680 × 530 × 375 mm

Wymiar przeszklenia modelu AL16R.H-D wynosi 680 × 530 × 375 mm. Szeroki front i prawa szyba boczna pozwalają dobrze wyeksponować komorę spalania oraz płomienie.

Duża powierzchnia szkła sprawia, że wkład może pełnić nie tylko funkcję dodatkowego źródła ciepła, lecz również centralnego elementu aranżacji salonu. Jednocześnie prosta forma ramy dobrze komponuje się zarówno z minimalistycznymi, jak i bardziej dekoracyjnymi zabudowami.

Przed rozpoczęciem prac montażowych należy korzystać z aktualnego rysunku technicznego. Pozwala on prawidłowo uwzględnić położenie szyby frontowej, prawej szyby bocznej, czopucha oraz króćca dolotowego.

Prawostronny wkład kominkowy do różnych aranżacji

Wybór wersji prawej lub lewej powinien wynikać z układu wnętrza oraz kierunku, z którego najczęściej będzie obserwowane palenisko. Model AL16R.H-D jest przeznaczony do aranżacji, w których boczna wizja ognia powinna być skierowana w prawą stronę.

Takie rozwiązanie sprawdzi się między innymi przy zabudowie umieszczonej przy ścianie, na granicy salonu i jadalni albo w pobliżu ciągu komunikacyjnego. Ponadto narożna szyba może optycznie zmniejszyć ciężkość całej konstrukcji kominkowej.

Położenie wkładu należy ustalić przed wykonaniem obudowy. Dzięki temu można właściwie zaplanować orientację przeszklenia, dostęp do drzwi oraz rozmieszczenie pozostałych elementów instalacji.

Żaroodporne szkło ceramiczne

W modelu AL16R.H-D zastosowano żaroodporne szkło ceramiczne przystosowane do pracy w temperaturze do 800°C. Materiał zachowuje swoje właściwości podczas prawidłowego użytkowania urządzenia i umożliwia bezpieczne obserwowanie ognia.

Połączenie dużej szyby frontowej z przeszkleniem bocznym zapewnia rozbudowany widok paleniska. W rezultacie płomienie mogą być widoczne z kilku miejsc w pomieszczeniu.

Szkło należy czyścić zgodnie z zaleceniami zawartymi w instrukcji użytkowania. Nie należy stosować środków ani narzędzi, które mogłyby uszkodzić powierzchnię przeszklenia lub jego uszczelnienie.

Stalowe drzwi o stabilnej konstrukcji

Drzwi wkładu wykonano ze specjalnego profilu stalowego, który zapewnia odpowiednią sztywność i odporność na działanie wysokiej temperatury.

Stabilna konstrukcja jest szczególnie istotna w przypadku narożnego przeszklenia o dużej powierzchni. Wspiera ona właściwe ułożenie drzwi oraz prawidłowe przyleganie uszczelnień podczas regularnego użytkowania urządzenia.

Jednocześnie prosta forma ramy ogranicza liczbę widocznych elementów konstrukcyjnych. Dzięki temu najważniejszym elementem frontu pozostaje widok paleniska.

System wspierający utrzymanie czystych szyb

Wkład kominkowy AL16R.H-D został wyposażony w kurtynę powietrzną wspierającą utrzymanie efektu czystej szyby. Strumień powietrza kierowany wzdłuż wewnętrznej powierzchni przeszklenia pomaga ograniczać osadzanie się sadzy oraz innych zanieczyszczeń.

Dzięki temu szyba frontowa i boczna mogą pozostawać przejrzyste przez dłuższy czas. System nie eliminuje jednak konieczności ich okresowego czyszczenia.

Na stopień zabrudzenia szkła wpływają również wilgotność drewna, jakość paliwa, parametry ciągu kominowego, sposób rozpalania oraz ustawienie dopływu powietrza. Dlatego wkład należy użytkować zgodnie z instrukcją producenta.

Moc i sprawność wkładu kominkowego AL16R.H-D

Moc nominalna wkładu kominkowego AL16R.H-D wynosi 16 kW. Zakres obciążenia grzewczego obejmuje wartości od 8 do 20 kW, co umożliwia dostosowanie intensywności pracy urządzenia do bieżącego zapotrzebowania na ciepło.

Model może być stosowany jako dodatkowe źródło ogrzewania w większym salonie, otwartej strefie dziennej lub innym pomieszczeniu przystosowanym do montażu kominka opalanego drewnem.

Dobór mocy powinien uwzględniać między innymi kubaturę pomieszczeń, izolacyjność budynku, układ wnętrza oraz parametry komina. Dlatego wybór urządzenia należy skonsultować z wykwalifikowanym instalatorem.

Sprawność cieplna modelu wynosi 80%. Odpowiednio zaprojektowany system doprowadzania powietrza wspiera stabilne spalanie oraz wykorzystanie energii zawartej w paliwie.

System dopalania spalin

Specjalnie zaprojektowana tylna część korpusu umożliwia doprowadzanie powietrza wtórnego do górnej części paleniska. Rozwiązanie wspiera dopalanie gazów powstających podczas spalania drewna.

Dzięki temu proces spalania może przebiegać dokładniej. Jednocześnie odpowiednie rozprowadzenie powietrza pomaga utrzymywać stabilne warunki pracy urządzenia.

Uzyskanie deklarowanych parametrów wymaga jednak prawidłowego montażu, właściwego ciągu kominowego i stosowania odpowiednio sezonowanego drewna.

Parametry emisji modelu AL16R.H-D

Emisja pyłków przy 13% O₂ wynosi 33 mg/m³. Z kolei emisja CO przy 13% O₂ wynosi 786 mg/m³.

Deklarowane wartości odnoszą się do warunków badania urządzenia. W rzeczywistej instalacji na przebieg spalania wpływają między innymi jakość paliwa, ciąg kominowy, sposób rozpalania oraz regulacja dopływu powietrza.

Dlatego należy stosować suche, odpowiednio sezonowane drewno oraz ilość paliwa określoną w instrukcji użytkowania. Pozwala to ograniczyć ryzyko nieprawidłowego spalania i nadmiernego osadzania się zanieczyszczeń.

Zewnętrzny dolot powietrza

Stalowa podstawa wkładu została wyposażona w przepustnicę dolotu powietrza zewnętrznego. Powietrze potrzebne do spalania może być dzięki temu doprowadzane bezpośrednio spoza budynku.

Rozwiązanie ogranicza konieczność pobierania powietrza wyłącznie z ogrzewanego pomieszczenia. Ma to szczególne znaczenie w nowoczesnych budynkach charakteryzujących się wysoką szczelnością.

Średnica króćca dolotowego wynosi 125 mm. Przewód należy zaprojektować w sposób zapewniający swobodny przepływ wymaganej ilości powietrza do komory spalania.

Wkład kominkowy przystosowany do rekuperacji

Model AL16R.H-D jest przystosowany do zastosowania w budynkach wyposażonych w rekuperację. Zewnętrzny dolot pomaga ograniczyć wpływ pracy kominka na bilans powietrza wewnątrz pomieszczenia.

Jednocześnie instalacja kominkowa i wentylacja mechaniczna powinny zostać prawidłowo zaprojektowane oraz wyregulowane. Dzięki temu można zapewnić właściwe warunki działania obu systemów.

Sposób wykonania dolotu warto ustalić jeszcze przed rozpoczęciem budowy obudowy. Pozwala to uniknąć kolizji z innymi instalacjami i odpowiednio przygotować trasę przewodu powietrznego.

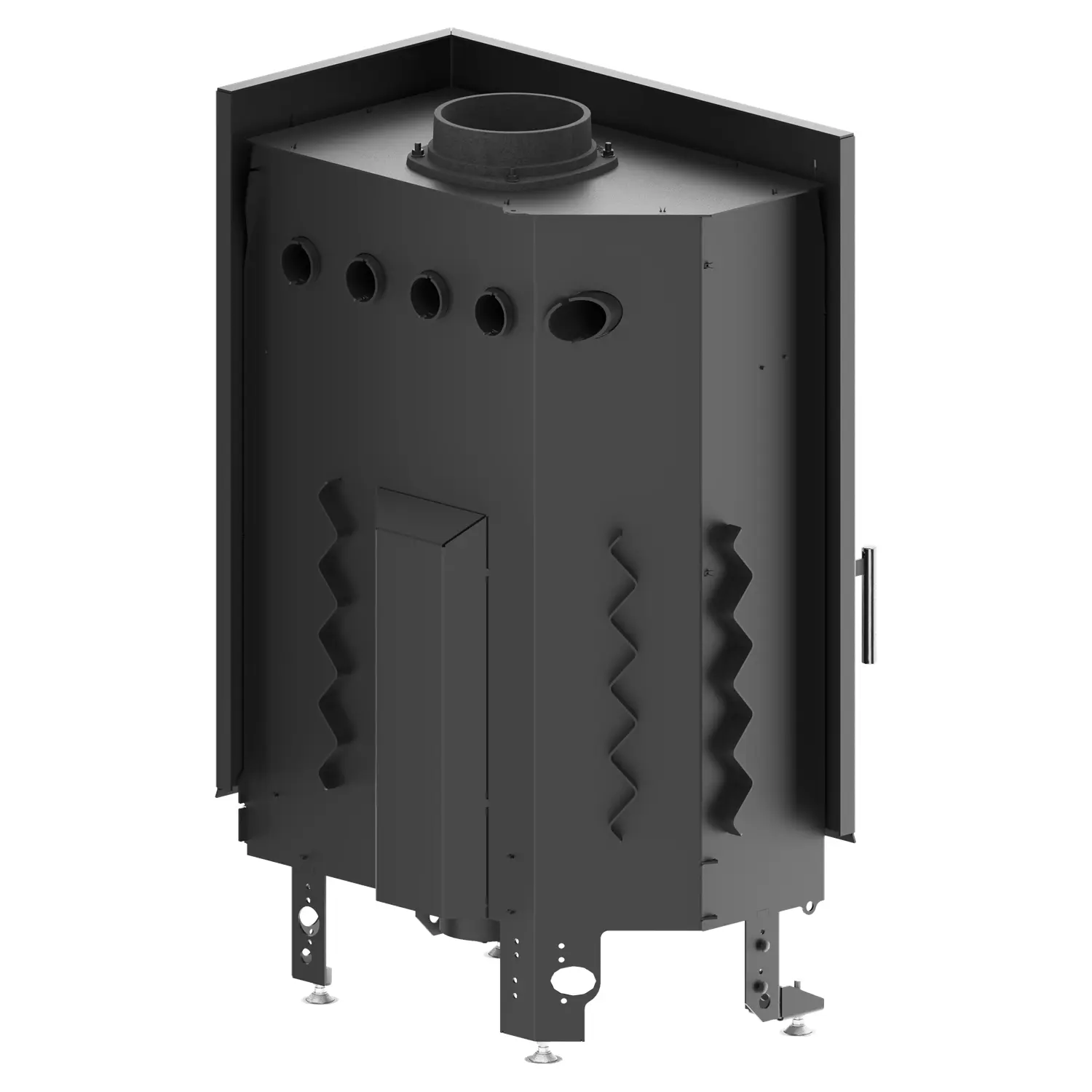

Czopuch o średnicy 200 mm

Średnica czopucha wkładu ALBERO AL16R.H-D wynosi 200 mm. Przewód kominowy i przyłącze spalinowe muszą zostać dopasowane do parametrów urządzenia.

Przed rozpoczęciem montażu należy sprawdzić między innymi przekrój i wysokość komina, dostępny ciąg, sposób prowadzenia przyłącza oraz możliwość wykonywania okresowych kontroli i czyszczenia instalacji.

Ostateczną ocenę warunków podłączenia powinien przeprowadzić wykwalifikowany instalator lub osoba posiadająca odpowiednie uprawnienia kominiarskie.

Wentylowana zabudowa wkładu AL16R.H-D

Model AL16R.H-D nie jest przeznaczony do wykonania ciepłej zabudowy. Obudowę należy zaprojektować jako odpowiednio wentylowaną konstrukcję, zgodnie z instrukcją urządzenia oraz wymaganiami dotyczącymi ochrony termicznej.

Wloty i wyloty powietrza powinny umożliwiać swobodny przepływ wokół korpusu wkładu. Dzięki temu ogrzane powietrze może być przekazywane do pomieszczenia, a elementy zabudowy są chronione przed nadmiernym wzrostem temperatury.

Do wykonania obudowy należy stosować materiały przeznaczone do pracy w warunkach podwyższonej temperatury. Konstrukcja powinna również zapewniać dostęp do elementów wymagających kontroli lub obsługi serwisowej.

Wymagane pola czynne kratek

Pole czynne kratek wylotowych powinno wynosić od 1120 do 1280 cm². Natomiast wymagane pole czynne kratek wlotowych mieści się w zakresie od 640 do 1040 cm².

Podczas wyboru kratek należy uwzględniać ich rzeczywiste pole czynne, a nie wyłącznie zewnętrzne wymiary ramki. Lamele, siatki i pozostałe elementy konstrukcyjne zmniejszają bowiem powierzchnię dostępną dla przepływu powietrza.

Otwory wlotowe doprowadzają chłodniejsze powietrze do przestrzeni wokół wkładu. Następnie ogrzane powietrze przemieszcza się ku górze i jest odprowadzane przez otwory wylotowe.

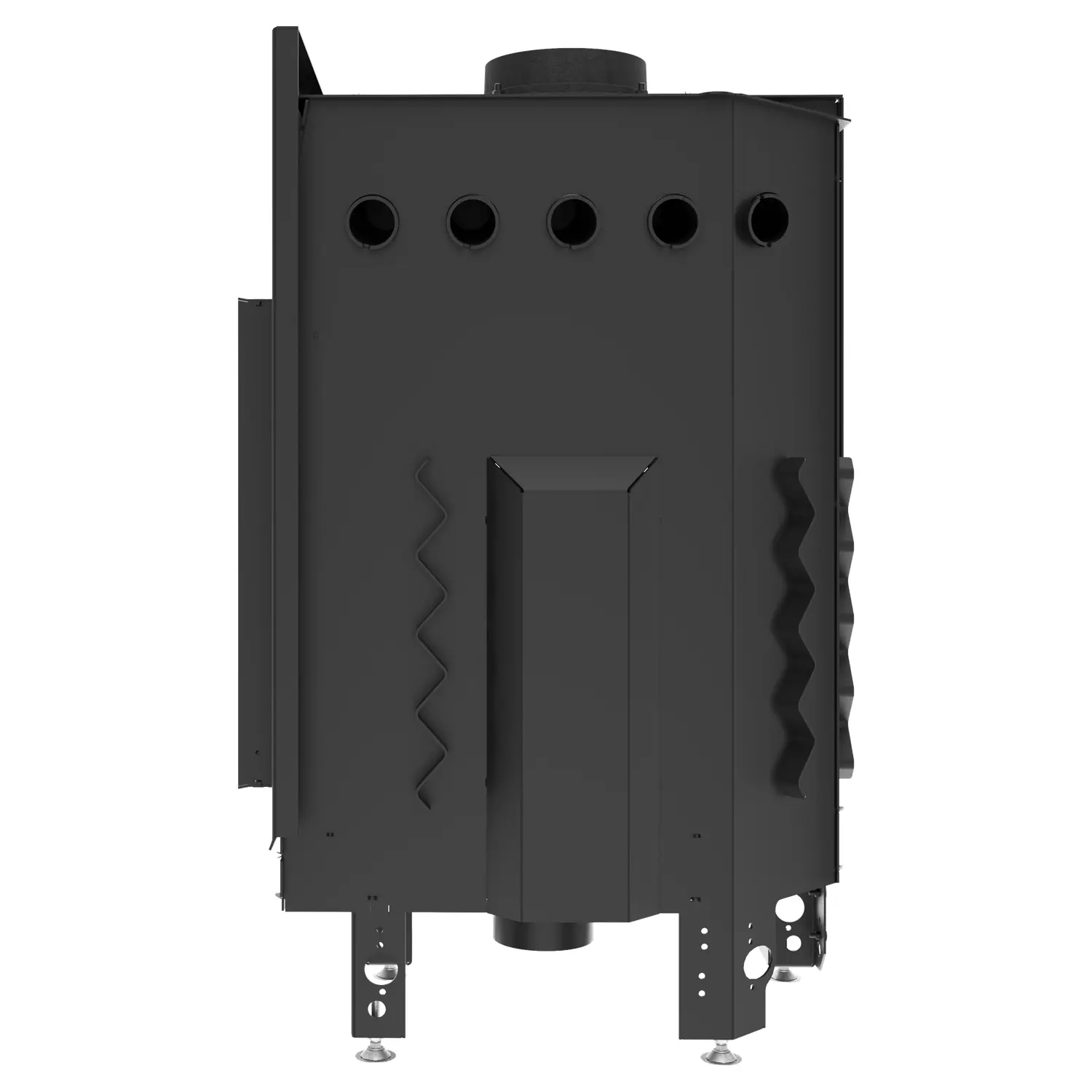

Korpus ze stali kotłowej P265GH

Płaszcz wkładu wykonano ze stali kotłowej gatunku P265GH zgodnej z EN 10028-2. Materiał jest przeznaczony do zastosowań wymagających pracy w podwyższonej temperaturze.

Stalowa konstrukcja zapewnia odpowiednią stabilność całego urządzenia. Ponadto właściwie dobrany materiał wspiera trwałość wkładu podczas regularnego użytkowania.

Personalizacja wkładu ALBERO AL16R.H-D

Seria ALBERO umożliwia dopasowanie wybranych elementów urządzenia do charakteru zabudowy i wnętrza. Możliwości personalizacji obejmują między innymi klamkę, maskownice oraz wyłożenie paleniska wykonane z czarnego betonu.

Wkład może zostać zamówiony z klamką malowaną proszkowo na kolor czarny. Dzięki temu front uzyskuje bardziej jednolity wygląd i może lepiej komponować się z ciemną zabudową.

Z kolei czarne wyłożenie komory spalania tworzy spójną kompozycję z ramą wkładu oraz podkreśla kolor płomieni. Tym samym wygląd urządzenia można dostosować do konkretnego projektu salonu.

Wymiary wkładu kominkowego AL16R.H-D

Wymiary urządzenia wynoszą 769 × 1165 × 510 mm. Narożna konstrukcja łączy szeroki front z prawą szybą boczną, dlatego jej orientację należy dokładnie uwzględnić podczas projektowania obudowy.

Masa wkładu wynosi 157 kg. Podłoże powinno zatem mieć odpowiednią nośność i zostać przygotowane zgodnie z wymaganiami dotyczącymi montażu urządzeń grzewczych na paliwo stałe.

Przed wykonaniem obudowy należy korzystać z aktualnego rysunku technicznego. Pozwala on właściwie zaplanować położenie urządzenia, podłączenie czopucha, wykonanie dolotu oraz rozmieszczenie otworów wentylacyjnych.

Klasa efektywności energetycznej A+

Wkład kominkowy AL16R.H-D ma klasę efektywności energetycznej A+. Sprawność cieplna na poziomie 80% oraz system doprowadzania powietrza wtórnego wspierają wykorzystanie energii zawartej w drewnie.

Rzeczywista efektywność pracy zależy jednak również od jakości paliwa, parametrów przewodu kominowego, sposobu wykonania instalacji oraz prawidłowej obsługi urządzenia.

Zgodność z Ekoprojektem, BImSchV II i 15a B-VG

Wkład kominkowy ALBERO AL16R.H-D spełnia wymagania Ekoprojektu, BImSchV II oraz 15a B-VG.

Wymagania dotyczące miejscowych ogrzewaczy pomieszczeń na paliwo stałe określa między innymi rozporządzenie Komisji (UE) 2015/1185.

Zgodnie z wymaganiami Ekoprojektu produkt nie może służyć jako podstawowe źródło ogrzewania. Powinien być użytkowany jako dodatkowe źródło ciepła, zgodnie z przeznaczeniem oraz instrukcją urządzenia.

Dlaczego warto wybrać wkład kominkowy AL16R.H-D?

Wkład kominkowy AL16R.H-D łączy moc nominalną 16 kW, duże narożne przeszklenie oraz klasę efektywności energetycznej A+. Prawa szyba boczna pozwala obserwować płomienie z większej części pomieszczenia, dlatego model dobrze sprawdza się w otwartych strefach dziennych.

Ponadto urządzenie wyposażono w zewnętrzny dolot powietrza, system dopalania spalin i kurtynę powietrzną wspierającą utrzymanie czystych szyb. Możliwość personalizacji klamki, maskownic oraz wyłożenia paleniska ułatwia z kolei dopasowanie wkładu do konkretnego projektu wnętrza.
