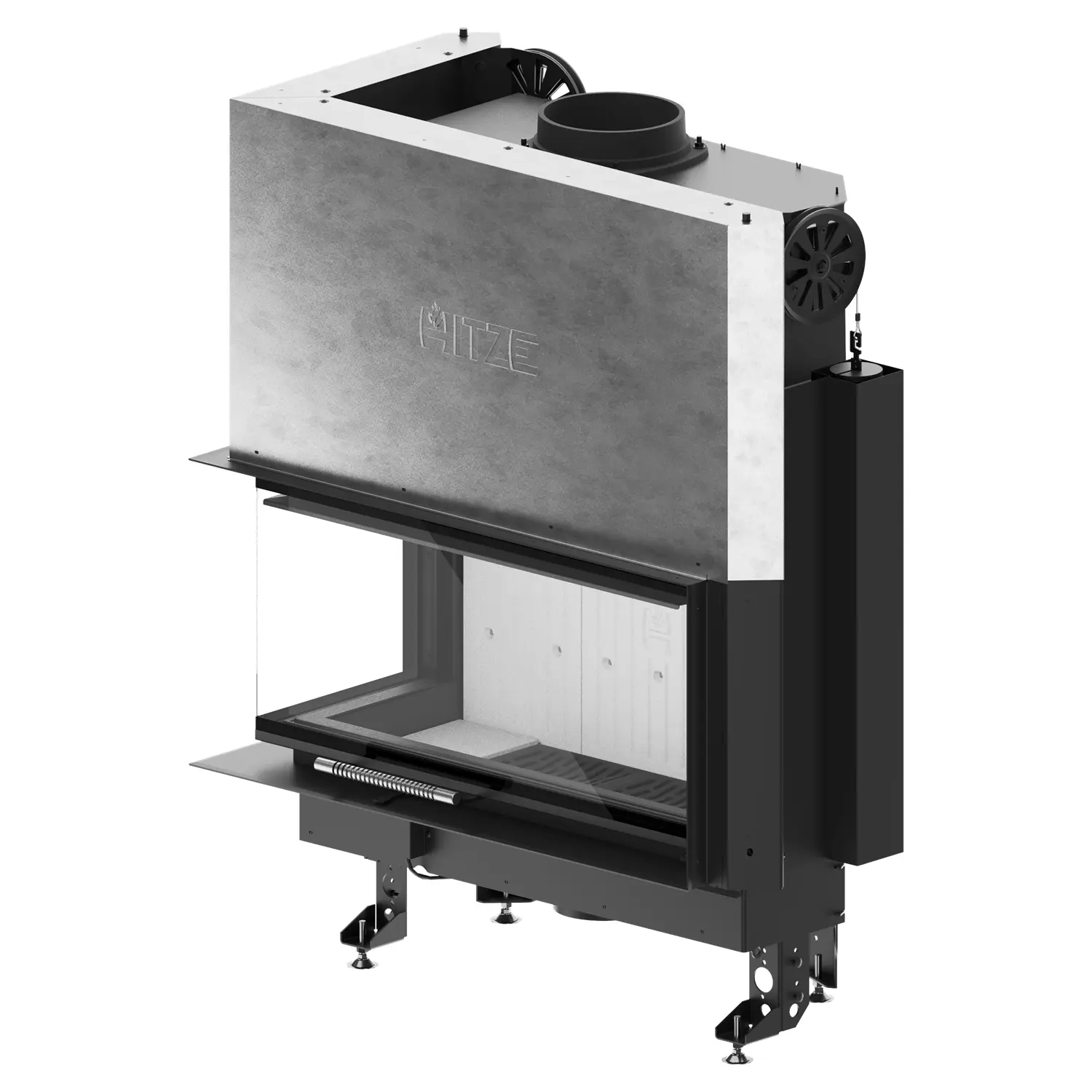

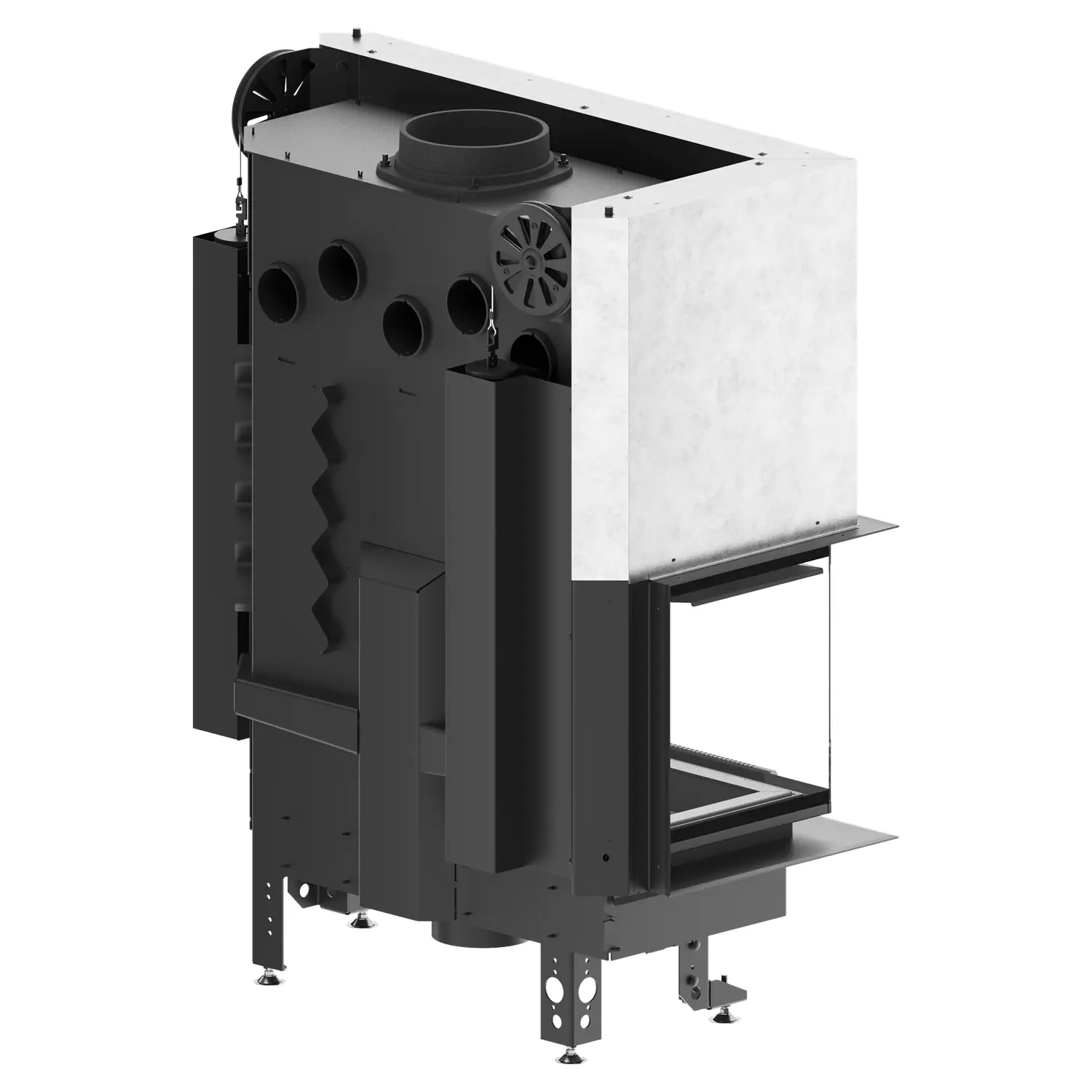

Wkład kominkowy AL19LG.H-D – narożny model z gilotyną

Wkład kominkowy AL19LG.H-D z serii ALBERO to stalowy model narożny o mocy nominalnej 19 kW, wyposażony w panoramiczną szybę frontową, lewe przeszklenie boczne oraz drzwi podnoszone pionowo. Dwustronna wizja ognia pozwala obserwować płomienie z różnych części pomieszczenia, natomiast mechanizm gilotynowy zapewnia wygodny dostęp do komory spalania.

Zakres obciążenia grzewczego wynosi od 9,5 do 24 kW. Dzięki temu intensywność pracy urządzenia można dostosować do aktualnego zapotrzebowania na ciepło. Ponadto zewnętrzny dolot powietrza oraz system doprowadzania powietrza wtórnego wspierają stabilny przebieg spalania drewna.

Model należy do popularnej serii wkładów kominkowych ALBERO. Linia oferuje różne warianty przeszklenia, a jednocześnie umożliwia personalizację klamki, maskownic oraz wyłożenia komory spalania.

Narożny wkład kominkowy z lewą szybą boczną

ALBERO AL19LG.H-D został wyposażony w przeszklenie boczne znajdujące się po lewej stronie. W połączeniu z panoramiczną szybą frontową tworzy ono narożną wizję ognia, która otwiera palenisko na większą część pomieszczenia.

Taki układ sprawdzi się szczególnie wtedy, gdy strefa wypoczynkowa, jadalnia lub inna część wnętrza znajduje się po lewej stronie zabudowy. Dzięki temu płomienie są widoczne zarówno bezpośrednio przed kominkiem, jak i z jego lewego boku.

Narożna konstrukcja może być również wykorzystana w zabudowie umieszczonej pomiędzy dwiema strefami funkcjonalnymi. W rezultacie kominek może wizualnie łączyć poszczególne części otwartej przestrzeni dziennej.

Drzwi podnoszone pionowo typu gilotyna

Wkład AL19LG.H-D został wyposażony w mechanizm podnoszenia drzwi typu gilotyna. Podczas dokładania drewna narożne przeszklenie jest unoszone pionowo, co zapewnia wygodny dostęp do komory spalania.

Drzwi nie wychylają się wówczas przed płaszczyznę zabudowy jak tradycyjne skrzydło. Dzięki temu przestrzeń bezpośrednio przed kominkiem może być łatwiejsza do zagospodarowania.

Mechanizm podnoszenia należy uwzględnić już na etapie projektowania obudowy. Konstrukcja nie może ograniczać ruchu drzwi ani utrudniać dostępu do elementów wymagających okresowej kontroli lub obsługi serwisowej.

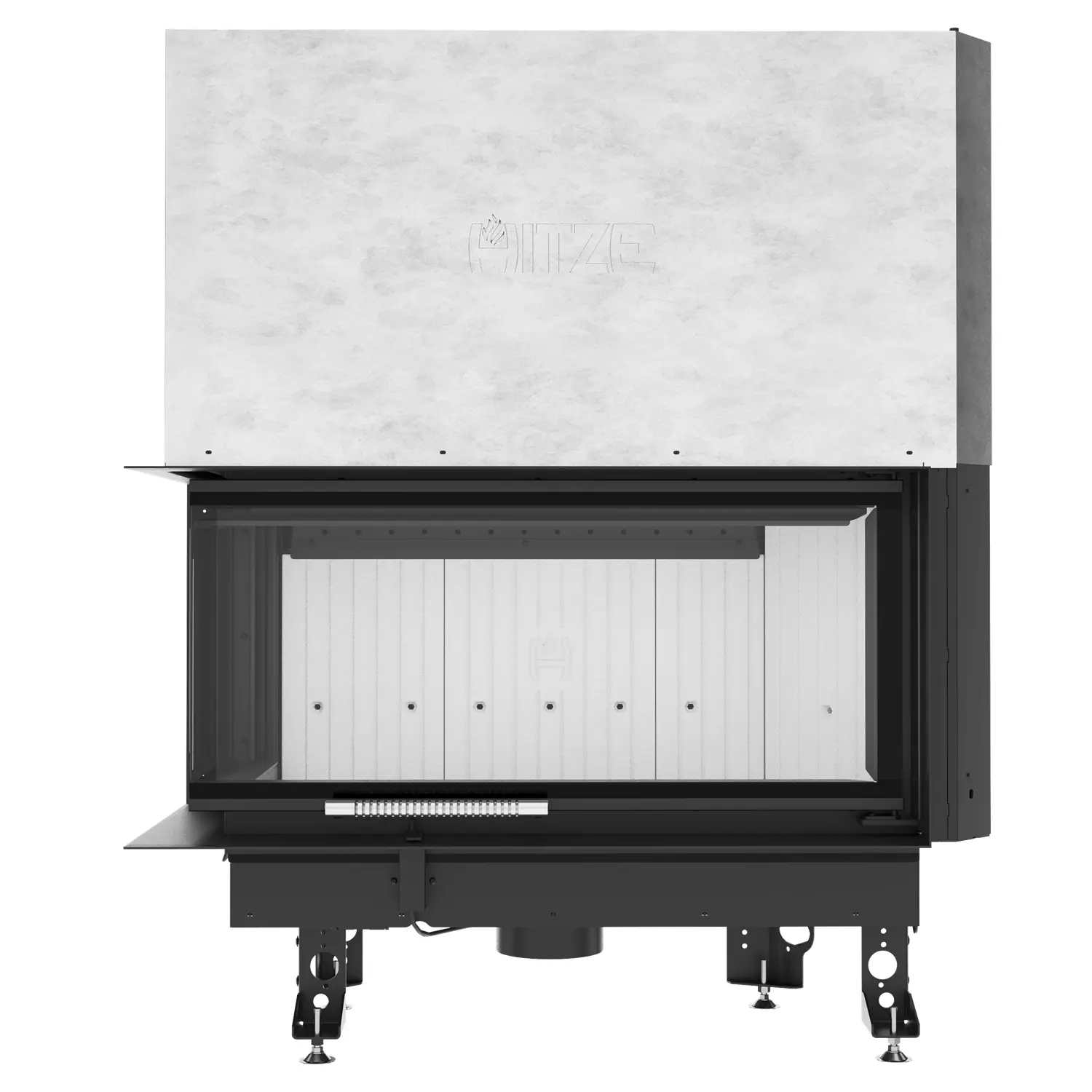

Panoramiczne przeszklenie 900 × 415 × 375 mm

Wymiar przeszklenia modelu AL19LG.H-D wynosi 900 × 415 × 375 mm. Szeroka szyba frontowa oraz lewe przeszklenie boczne pozwalają dobrze wyeksponować komorę spalania i zapewniają rozbudowany widok płomieni.

Duża powierzchnia szkła sprawia, że wkład może pełnić nie tylko funkcję dodatkowego źródła ciepła, lecz również centralnego elementu aranżacji salonu. Jednocześnie prosta forma ramy dobrze komponuje się zarówno z minimalistycznymi, jak i bardziej dekoracyjnymi zabudowami.

Przed rozpoczęciem montażu należy korzystać z aktualnego rysunku technicznego. Pozwala on prawidłowo uwzględnić położenie szyb, pełne gabaryty urządzenia oraz przestrzeń potrzebną do działania mechanizmu gilotynowego.

Lewostronny wkład kominkowy do różnych aranżacji

Wybór wersji lewej lub prawej powinien wynikać z układu pomieszczenia oraz kierunku, z którego najczęściej będzie obserwowane palenisko. Model AL19LG.H-D jest przeznaczony do aranżacji, w których boczna wizja ognia powinna być skierowana w lewą stronę.

Takie rozwiązanie może sprawdzić się przy zabudowie umieszczonej przy ścianie, na granicy salonu i jadalni albo w pobliżu ciągu komunikacyjnego. Ponadto narożne przeszklenie optycznie otwiera zabudowę na większą część wnętrza.

Orientację urządzenia należy ustalić przed wykonaniem obudowy. Dzięki temu można prawidłowo zaplanować położenie szyby bocznej, dostęp do paleniska oraz rozmieszczenie pozostałych elementów instalacji.

Żaroodporne szkło ceramiczne

W modelu AL19LG.H-D zastosowano żaroodporne szkło ceramiczne przystosowane do pracy w temperaturze do 800°C. Materiał zachowuje swoje właściwości podczas prawidłowego użytkowania urządzenia i umożliwia bezpieczne obserwowanie ognia.

Połączenie panoramicznej szyby frontowej z lewym przeszkleniem bocznym zapewnia rozbudowany widok paleniska. W rezultacie płomienie mogą być dobrze widoczne z kilku miejsc w pomieszczeniu.

Szkło należy czyścić zgodnie z zaleceniami zawartymi w instrukcji użytkowania. Nie należy stosować środków ani narzędzi, które mogłyby uszkodzić powierzchnię przeszklenia lub uszczelnienie drzwi.

Stalowe drzwi o stabilnej konstrukcji

Drzwi wkładu wykonano ze specjalnego profilu stalowego, który zapewnia odpowiednią sztywność oraz odporność na działanie wysokiej temperatury.

Stabilna konstrukcja jest szczególnie istotna w przypadku dużego narożnego przeszklenia podnoszonego pionowo. Wspiera ona właściwe ułożenie drzwi oraz prawidłowe przyleganie uszczelnień podczas regularnego użytkowania.

Jednocześnie prosta forma ramy ogranicza liczbę widocznych elementów konstrukcyjnych. Dzięki temu najważniejszą częścią kominka pozostaje widok paleniska.

System wspierający utrzymanie czystych szyb

Wkład kominkowy AL19LG.H-D został wyposażony w kurtynę powietrzną wspierającą utrzymanie efektu czystej szyby. Strumień powietrza kierowany wzdłuż wewnętrznej powierzchni przeszklenia pomaga ograniczać osadzanie się sadzy i innych zanieczyszczeń.

Dzięki temu szyba frontowa oraz boczna mogą pozostawać przejrzyste przez dłuższy czas. System nie eliminuje jednak konieczności ich okresowego czyszczenia.

Na stopień zabrudzenia szkła wpływają również wilgotność drewna, jakość paliwa, parametry ciągu kominowego, sposób rozpalania oraz ustawienie dopływu powietrza. Dlatego urządzenie należy użytkować zgodnie z instrukcją producenta.

Moc wkładu kominkowego AL19LG.H-D

Moc nominalna wkładu kominkowego AL19LG.H-D wynosi 19 kW. Zakres obciążenia grzewczego obejmuje wartości od 9,5 do 24 kW, co pozwala dostosować intensywność pracy urządzenia do bieżącego zapotrzebowania na ciepło.

Dobór wkładu powinien uwzględniać między innymi kubaturę pomieszczeń, izolacyjność budynku, układ ogrzewanych stref oraz parametry przewodu kominowego.

Dlatego wybór urządzenia o takiej mocy należy skonsultować z wykwalifikowanym instalatorem. Pozwala to ograniczyć ryzyko zastosowania wkładu niedostosowanego do warunków występujących w konkretnym budynku.

Sprawność cieplna na poziomie 81%

Sprawność cieplna modelu AL19LG.H-D wynosi 81%. Odpowiednio zaprojektowany system dostarczania powietrza wspiera stabilny przebieg spalania oraz wykorzystanie energii zawartej w drewnie.

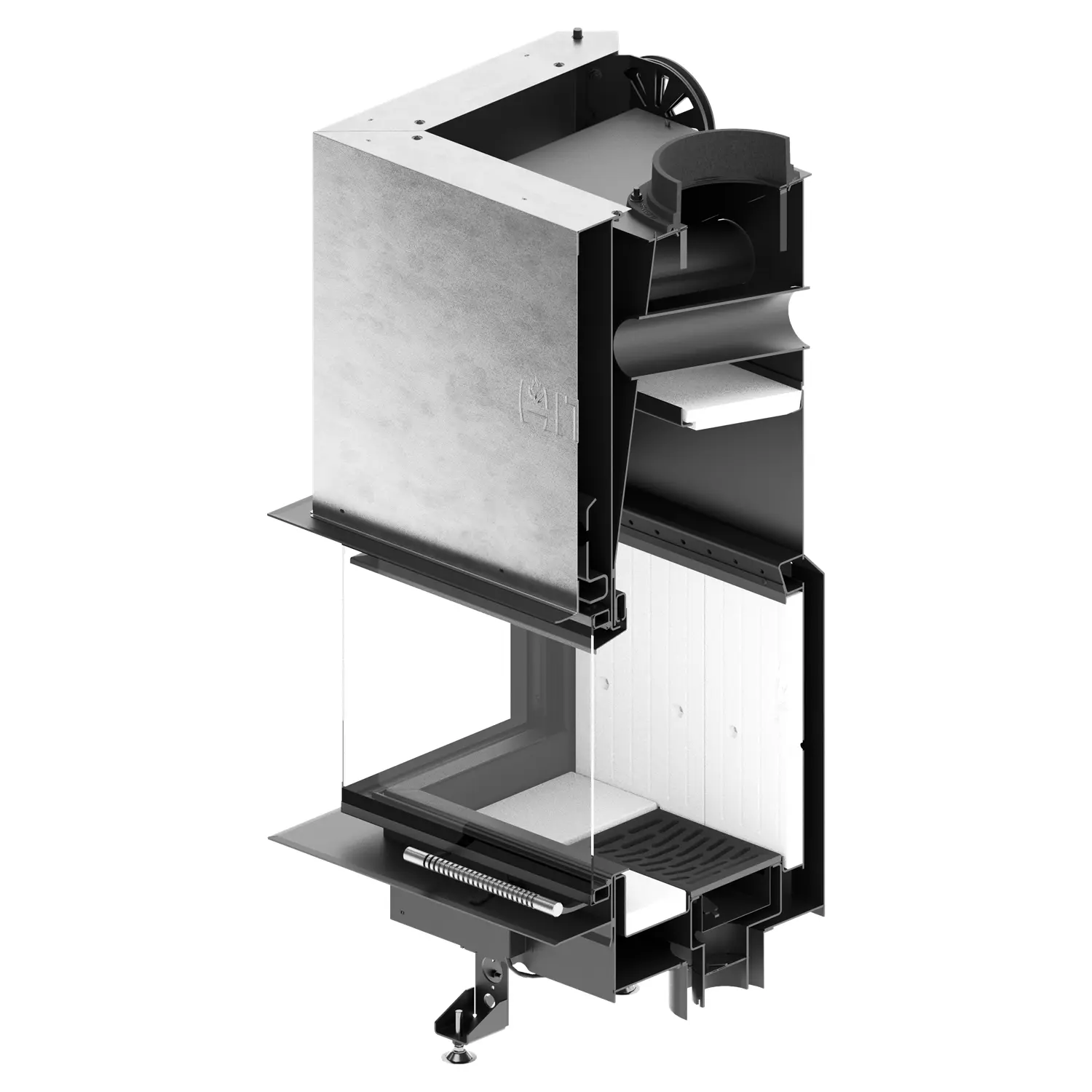

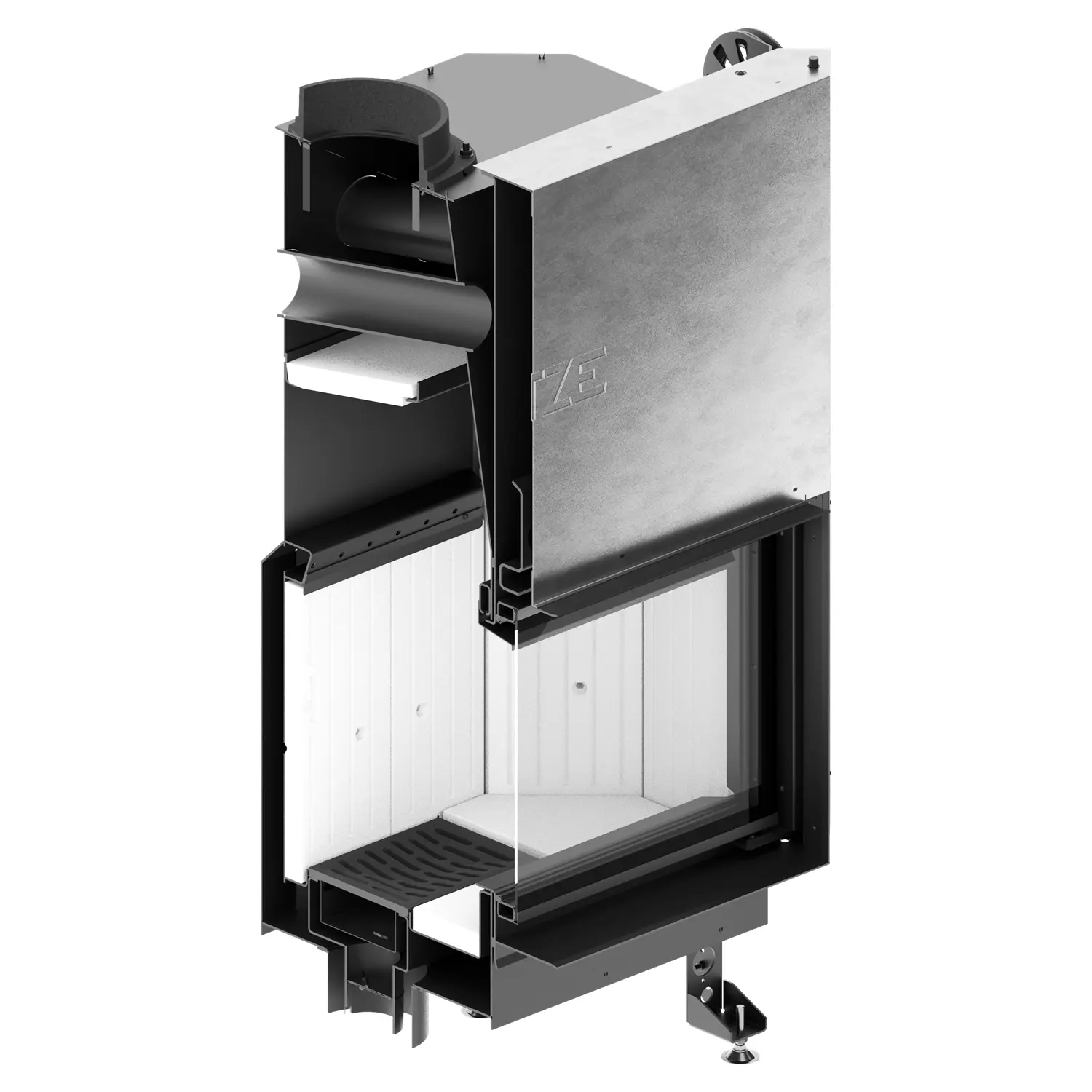

Specjalnie zaprojektowana tylna część korpusu umożliwia doprowadzanie powietrza wtórnego do górnej części paleniska. Dzięki temu wspomagane jest dopalanie gazów powstających podczas spalania paliwa.

W rezultacie proces spalania może przebiegać dokładniej. Uzyskanie deklarowanych parametrów wymaga jednak prawidłowego montażu, właściwego ciągu kominowego oraz stosowania odpowiednio sezonowanego drewna.

Parametry emisji modelu AL19LG.H-D

Emisja pyłków przy 13% O₂ wynosi 29 mg/m³. Z kolei emisja CO przy 13% O₂ wynosi 1200 mg/m³.

Deklarowane wartości odnoszą się do określonych warunków badania urządzenia. W rzeczywistej instalacji na przebieg spalania wpływają między innymi jakość drewna, ciąg kominowy, sposób rozpalania oraz regulacja dopływu powietrza.

Dlatego należy stosować suche, odpowiednio sezonowane drewno oraz ilość paliwa wskazaną w instrukcji użytkowania. Tym samym można ograniczyć ryzyko nieprawidłowego spalania i nadmiernego osadzania się zanieczyszczeń.

Zewnętrzny dolot powietrza

Stalowa podstawa wkładu została wyposażona w przepustnicę dolotu powietrza zewnętrznego. Powietrze potrzebne do spalania może być dzięki temu doprowadzane bezpośrednio spoza budynku.

Rozwiązanie ogranicza konieczność pobierania powietrza wyłącznie z ogrzewanego pomieszczenia. Ma to szczególne znaczenie w nowoczesnych budynkach charakteryzujących się wysoką szczelnością.

Średnica króćca dolotowego wynosi 150 mm. Przewód należy zaprojektować w sposób zapewniający swobodny przepływ wymaganej ilości powietrza do komory spalania.

Wkład kominkowy przystosowany do rekuperacji

Model AL19LG.H-D jest przystosowany do zastosowania w budynkach wyposażonych w rekuperację. Zewnętrzny dolot pomaga ograniczyć wpływ pracy kominka na bilans powietrza wewnątrz pomieszczenia.

Jednocześnie instalacja kominkowa oraz wentylacja mechaniczna powinny zostać prawidłowo zaprojektowane i wyregulowane. Dzięki temu można zapewnić właściwe warunki działania obu systemów.

Sposób wykonania dolotu warto ustalić przed rozpoczęciem budowy obudowy. Pozwala to uniknąć kolizji z pozostałymi instalacjami i odpowiednio przygotować trasę przewodu powietrznego.

Czopuch o średnicy 220 mm

Średnica czopucha wkładu ALBERO AL19LG.H-D wynosi 220 mm. Przewód kominowy oraz przyłącze spalinowe muszą zostać dopasowane do parametrów urządzenia.

Przed rozpoczęciem montażu należy sprawdzić między innymi przekrój i wysokość komina, dostępny ciąg, sposób prowadzenia przyłącza oraz możliwość wykonywania okresowych kontroli i czyszczenia instalacji.

Ostateczną ocenę warunków podłączenia powinien przeprowadzić wykwalifikowany instalator lub osoba posiadająca odpowiednie uprawnienia kominiarskie.

Wentylowana zabudowa wkładu AL19LG.H-D

Model AL19LG.H-D nie jest przeznaczony do wykonania ciepłej zabudowy. Obudowę należy zatem zaprojektować jako odpowiednio wentylowaną konstrukcję, zgodnie z instrukcją urządzenia oraz wymaganiami dotyczącymi ochrony termicznej.

Wloty i wyloty powietrza powinny umożliwiać swobodny przepływ wokół korpusu wkładu. Dzięki temu ogrzane powietrze może być przekazywane do pomieszczenia, natomiast elementy zabudowy są chronione przed nadmiernym wzrostem temperatury.

Do wykonania obudowy należy stosować materiały przeznaczone do pracy w warunkach podwyższonej temperatury. Konstrukcja powinna również zapewniać dostęp do elementów wymagających kontroli lub obsługi serwisowej.

Wymagane pola czynne kratek

Pole czynne kratek wylotowych powinno wynosić od 1330 do 1520 cm². Natomiast wymagane pole czynne kratek wlotowych mieści się w zakresie od 760 do 1240 cm².

Podczas wyboru kratek należy uwzględniać ich rzeczywiste pole czynne, a nie wyłącznie zewnętrzne wymiary ramki. Lamele, siatki i pozostałe elementy konstrukcyjne ograniczają powierzchnię dostępną dla przepływu powietrza.

Otwory wlotowe doprowadzają chłodniejsze powietrze do przestrzeni wokół korpusu. Następnie ogrzane powietrze przemieszcza się ku górze i jest odprowadzane przez otwory wylotowe.

Zabudowa dostosowana do mechanizmu gilotynowego

Podczas projektowania obudowy należy zapewnić przestrzeń potrzebną do pionowego podnoszenia narożnych drzwi. Konstrukcja nie może ograniczać ruchu mechanizmu ani powodować nacisku na elementy urządzenia.

Ponadto trzeba zachować dostęp do części wymagających kontroli i obsługi serwisowej. Należy również uwzględnić miejsce potrzebne do podłączenia czopucha, wykonania dolotu powietrza oraz rozmieszczenia otworów wentylacyjnych.

Projekt i montaż zabudowy należy powierzyć wykwalifikowanemu instalatorowi, który uwzględni aktualną dokumentację urządzenia oraz warunki występujące w konkretnym budynku.

Korpus ze stali kotłowej P265GH

Płaszcz wkładu wykonano ze stali kotłowej gatunku P265GH zgodnej z EN 10028-2. Materiał ten jest przeznaczony do zastosowań wymagających pracy w podwyższonej temperaturze.

Stalowa konstrukcja zapewnia odpowiednią stabilność całego urządzenia. Ponadto właściwie dobrany materiał wspiera trwałość wkładu podczas regularnego użytkowania.

Prawidłowe warunki eksploatacji zależą również od sposobu montażu i wykonania obudowy. Dlatego wszystkie prace powinny być prowadzone zgodnie z aktualną dokumentacją produktu.

Personalizacja wkładu ALBERO AL19LG.H-D

Seria ALBERO umożliwia dopasowanie wybranych elementów urządzenia do charakteru zabudowy i wnętrza. Możliwości personalizacji obejmują między innymi klamkę, maskownice oraz wyłożenie paleniska wykonane z czarnego betonu.

Wkład może zostać zamówiony z klamką malowaną proszkowo na kolor czarny. Dzięki temu front uzyskuje bardziej jednolity wygląd i może lepiej komponować się z ciemną zabudową.

Z kolei czarne wyłożenie komory spalania tworzy spójną kompozycję z ramą wkładu oraz podkreśla kolor płomieni. Tym samym wygląd urządzenia można dostosować do konkretnego projektu salonu.

Wymiary wkładu kominkowego AL19LG.H-D

Wymiary urządzenia wynoszą 1124 × 1324 × 655 mm. Narożna konstrukcja oraz mechanizm podnoszenia drzwi powinny zostać dokładnie uwzględnione podczas projektowania obudowy i przygotowywania przyłączy.

Masa wkładu wynosi 275 kg. Podłoże powinno zatem mieć odpowiednią nośność i zostać przygotowane zgodnie z wymaganiami dotyczącymi montażu urządzeń grzewczych na paliwo stałe.

Przed wykonaniem obudowy należy korzystać z aktualnego rysunku technicznego. Pozwala on właściwie zaplanować położenie urządzenia, podłączenie czopucha, wykonanie dolotu oraz rozmieszczenie otworów wentylacyjnych.

Klasa efektywności energetycznej A+

Wkład kominkowy AL19LG.H-D ma klasę efektywności energetycznej A+. Sprawność cieplna na poziomie 81% oraz system doprowadzania powietrza wtórnego wspierają wykorzystanie energii zawartej w drewnie.

Rzeczywista efektywność pracy zależy jednak również od jakości paliwa, parametrów przewodu kominowego, sposobu wykonania instalacji oraz prawidłowej obsługi urządzenia.

Zgodność z Ekoprojektem, BImSchV II i 15a B-VG

Wkład kominkowy ALBERO AL19LG.H-D spełnia wymagania Ekoprojektu, BImSchV II oraz 15a B-VG.

Wymagania dotyczące miejscowych ogrzewaczy pomieszczeń na paliwo stałe określa między innymi rozporządzenie Komisji (UE) 2015/1185.

Zgodnie z informacją producenta produkt nie może służyć jako podstawowe źródło ogrzewania. Powinien być użytkowany jako dodatkowe źródło ciepła, zgodnie z przeznaczeniem oraz instrukcją urządzenia.

Dlaczego warto wybrać wkład kominkowy AL19LG.H-D?

Wkład kominkowy AL19LG.H-D łączy moc nominalną 19 kW, panoramiczne przeszklenie frontowe, lewą szybę boczną oraz drzwi podnoszone pionowo. Narożna konstrukcja pozwala obserwować płomienie z większej części pomieszczenia, natomiast mechanizm gilotynowy zapewnia wygodny dostęp do paleniska.

Ponadto urządzenie wyposażono w zewnętrzny dolot powietrza, system dopalania spalin oraz kurtynę powietrzną wspierającą utrzymanie czystych szyb. Możliwość personalizacji klamki, maskownic i wyłożenia paleniska ułatwia z kolei dopasowanie wkładu do konkretnego projektu wnętrza.
