ALBERO AL19G.H-D

Wkład kominkowy AL19G.H-D z gilotyną o mocy 19 kW

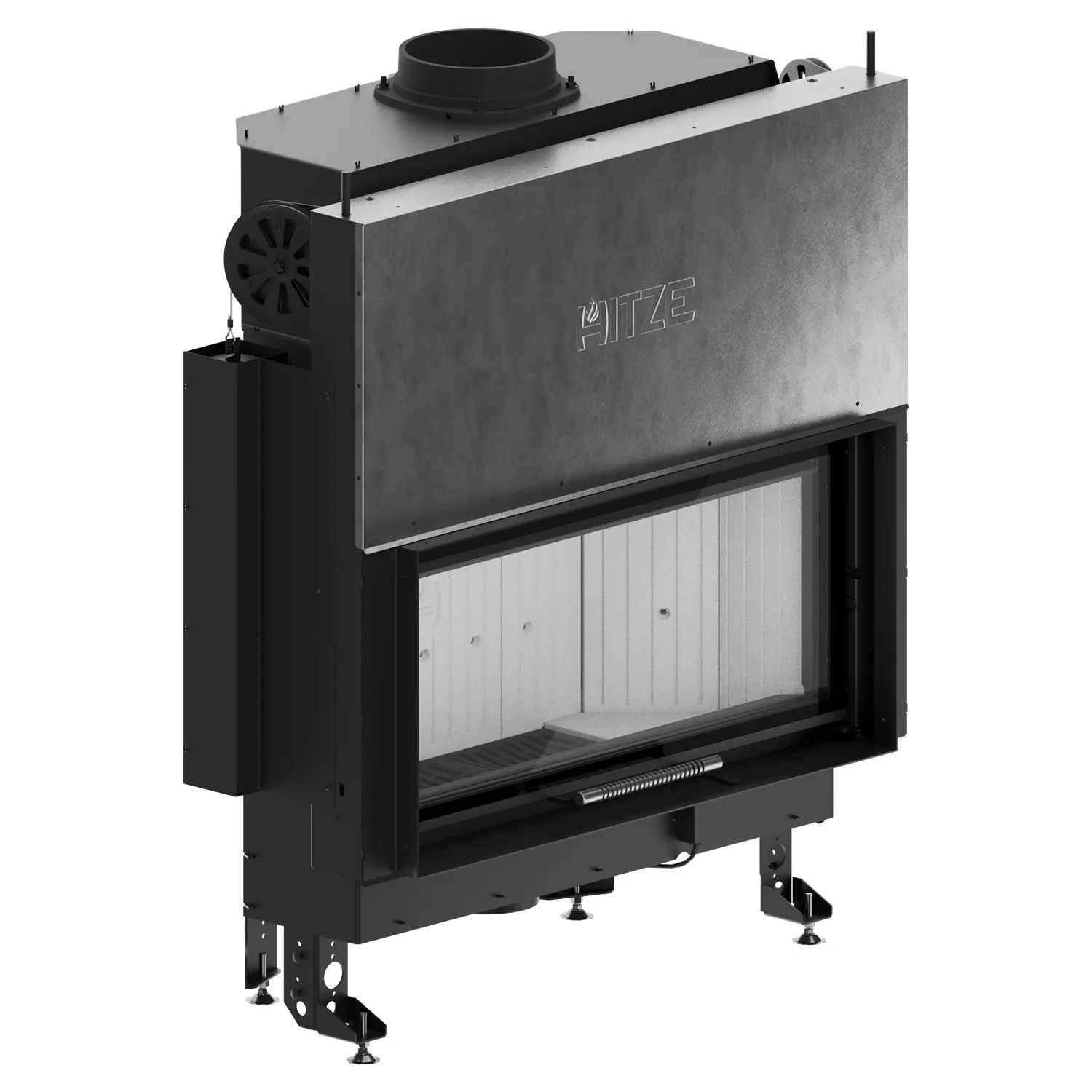

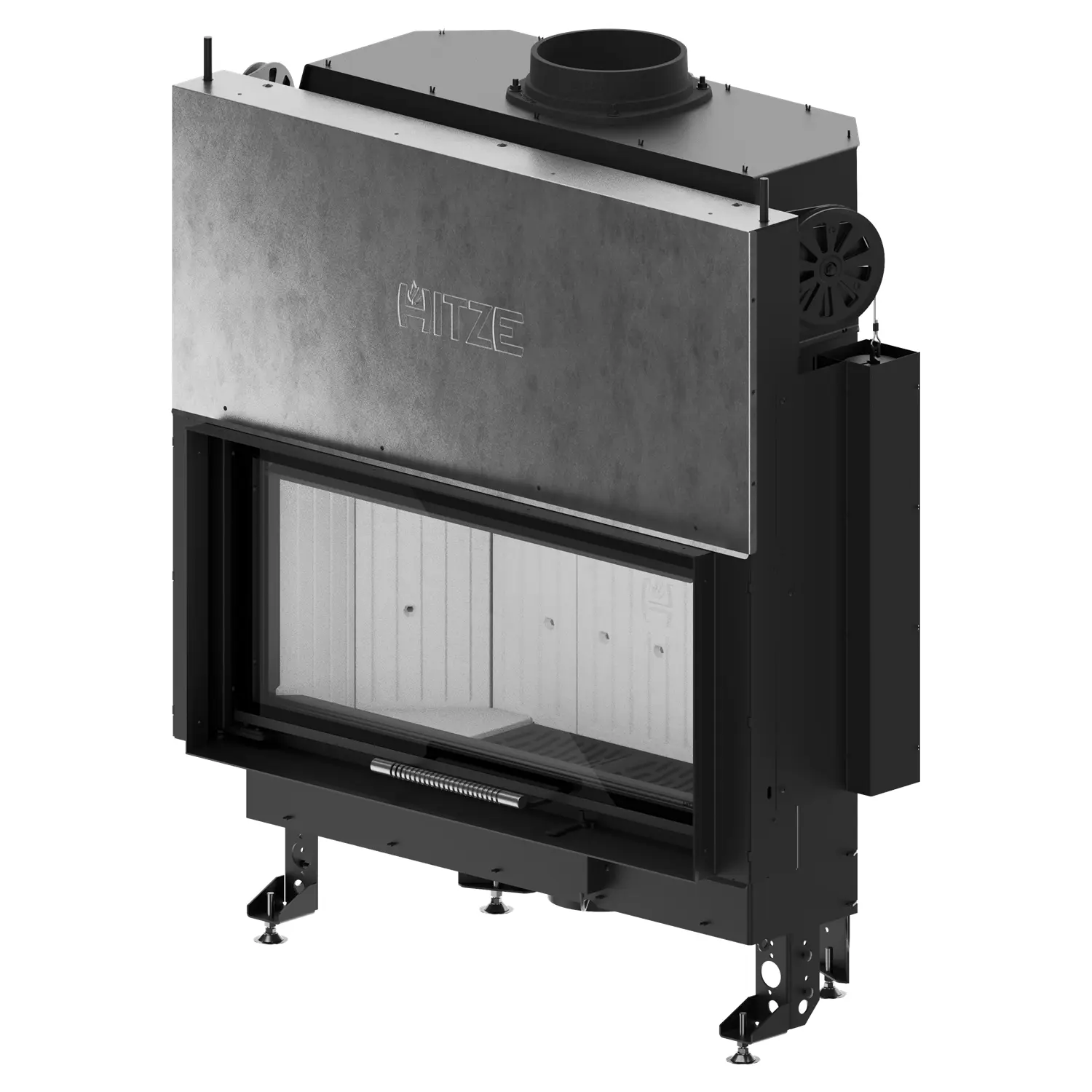

Wkład kominkowy AL19G.H-D z serii ALBERO to stalowy model o mocy nominalnej 19 kW, wyposażony w panoramiczne przeszklenie oraz drzwi podnoszone pionowo. Szyba o wymiarach 900 × 415 mm zapewnia szeroką wizję ognia, natomiast mechanizm gilotynowy ułatwia dostęp do komory spalania.

Zakres obciążenia grzewczego wynosi od 9,5 do 24 kW. Dzięki temu intensywność pracy urządzenia można dostosować do aktualnego zapotrzebowania na ciepło. Ponadto zewnętrzny dolot powietrza i system doprowadzania powietrza wtórnego wspierają stabilny przebieg spalania drewna.

Model należy do popularnej serii wkładów kominkowych ALBERO. Linia wyróżnia się różnorodnymi wariantami przeszklenia, możliwością personalizacji wyglądu oraz rozwiązaniami wspierającymi efektywne użytkowanie kominka.

Panoramiczne przeszklenie 900 × 415 mm

Model AL19G.H-D został wyposażony w szeroką szybę frontową o wymiarach 900 × 415 mm. Jej poziome proporcje zapewniają panoramiczny widok paleniska i pozwalają dobrze wyeksponować płomienie.

Taka forma pasuje do rozbudowanych zabudów kominkowych, szerokich ścian oraz otwartych stref dziennych. W rezultacie ogień może być dobrze widoczny zarówno z części wypoczynkowej, jak i z jadalni lub innego miejsca w pomieszczeniu.

Przed rozpoczęciem montażu należy korzystać z aktualnego rysunku technicznego. Pozwala on prawidłowo uwzględnić pełne gabaryty wkładu, położenie czopucha, króćca dolotowego oraz przestrzeń potrzebną do działania mechanizmu podnoszenia drzwi.

Drzwi podnoszone pionowo typu gilotyna

Wkład AL19G.H-D został wyposażony w drzwi podnoszone pionowo typu gilotyna. Podczas dokładania drewna szerokie przeszklenie jest unoszone do góry, co zapewnia wygodny dostęp do komory spalania.

Drzwi nie wychylają się wówczas przed płaszczyznę zabudowy jak tradycyjne skrzydło. Dzięki temu przestrzeń bezpośrednio przed kominkiem może być łatwiejsza do zagospodarowania.

Mechanizm podnoszenia należy uwzględnić już na etapie projektowania obudowy. Konstrukcja nie może ograniczać ruchu drzwi ani utrudniać dostępu do elementów wymagających okresowej kontroli lub obsługi serwisowej.

Frontowy wkład kominkowy do przestronnego salonu

Poziomy układ przeszklenia sprawia, że AL19G.H-D dobrze komponuje się z szerokimi zabudowami oraz otwartymi strefami łączącymi salon z jadalnią. Ponadto prosty front ułatwia dopasowanie kominka do różnych stylów wnętrz.

Wkład może zostać zabudowany w jednolitej bryle albo otoczony materiałami dekoracyjnymi nawiązującymi do wyposażenia pomieszczenia. Jednocześnie projekt powinien uwzględniać wymagania dotyczące wentylacji i ochrony termicznej.

Ostateczny sposób wykonania obudowy należy dostosować do dokumentacji urządzenia oraz warunków występujących w konkretnym budynku.

Żaroodporne szkło ceramiczne

We wkładzie zastosowano żaroodporne szkło ceramiczne przystosowane do pracy w temperaturze do 800°C. Materiał zachowuje swoje właściwości podczas prawidłowego użytkowania urządzenia i umożliwia bezpieczne obserwowanie płomieni.

Duża powierzchnia przeszklenia pozwala dobrze wyeksponować komorę spalania. Dzięki temu wkład pełni nie tylko funkcję dodatkowego źródła ciepła, lecz również dekoracyjnego elementu aranżacji wnętrza.

Szybę należy czyścić zgodnie z zaleceniami zawartymi w instrukcji użytkowania. Nie należy stosować środków ani narzędzi, które mogłyby uszkodzić szkło lub uszczelnienie drzwi.

Stalowe drzwi o stabilnej konstrukcji

Drzwi wkładu wykonano ze specjalnego profilu stalowego, który zapewnia odpowiednią sztywność oraz odporność na działanie wysokiej temperatury.

Stabilna konstrukcja ma szczególne znaczenie w przypadku szerokiego przeszklenia podnoszonego pionowo. Wspiera ona prawidłowe ułożenie drzwi i właściwe przyleganie uszczelnień podczas regularnego użytkowania.

Jednocześnie ograniczona liczba widocznych elementów konstrukcyjnych sprawia, że najważniejszą częścią frontu pozostaje widok paleniska.

System wspierający utrzymanie czystej szyby

Wkład kominkowy AL19G.H-D został wyposażony w kurtynę powietrzną wspierającą utrzymanie efektu czystej szyby. Strumień powietrza kierowany wzdłuż wewnętrznej powierzchni przeszklenia pomaga ograniczać osadzanie się sadzy i innych zanieczyszczeń.

Dzięki temu widok płomieni może pozostawać czytelny przez dłuższy czas. System nie eliminuje jednak konieczności okresowego czyszczenia przeszklenia.

Na stopień zabrudzenia szyby wpływają również wilgotność drewna, jakość paliwa, parametry ciągu kominowego, sposób rozpalania oraz regulacja dopływu powietrza. Dlatego urządzenie należy użytkować zgodnie z instrukcją producenta.

Moc wkładu kominkowego AL19G.H-D

Moc nominalna wkładu kominkowego AL19G.H-D wynosi 19 kW. Zakres obciążenia grzewczego obejmuje wartości od 9,5 do 24 kW, co pozwala dostosować intensywność pracy urządzenia do aktualnego zapotrzebowania na ciepło.

Dobór wkładu powinien uwzględniać między innymi kubaturę pomieszczeń, standard izolacji budynku, układ ogrzewanych stref oraz parametry przewodu kominowego.

Dlatego wybór urządzenia o takiej mocy należy skonsultować z wykwalifikowanym instalatorem. Pozwala to ograniczyć ryzyko zastosowania wkładu niedostosowanego do warunków występujących w budynku.

Sprawność cieplna na poziomie 81%

Sprawność cieplna modelu AL19G.H-D wynosi 81%. Odpowiednio zaprojektowany system dostarczania powietrza wspiera stabilny przebieg spalania oraz wykorzystanie energii zawartej w drewnie.

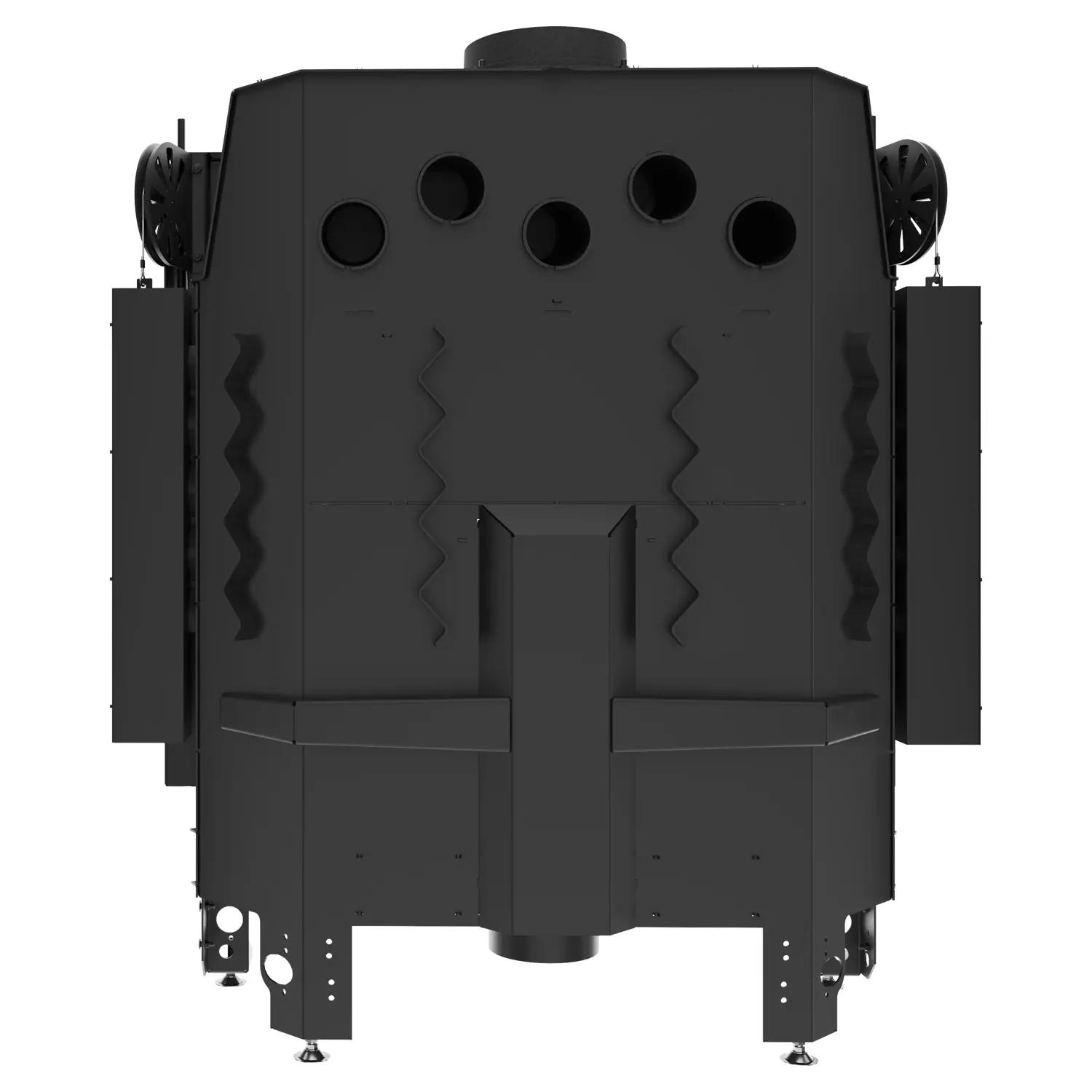

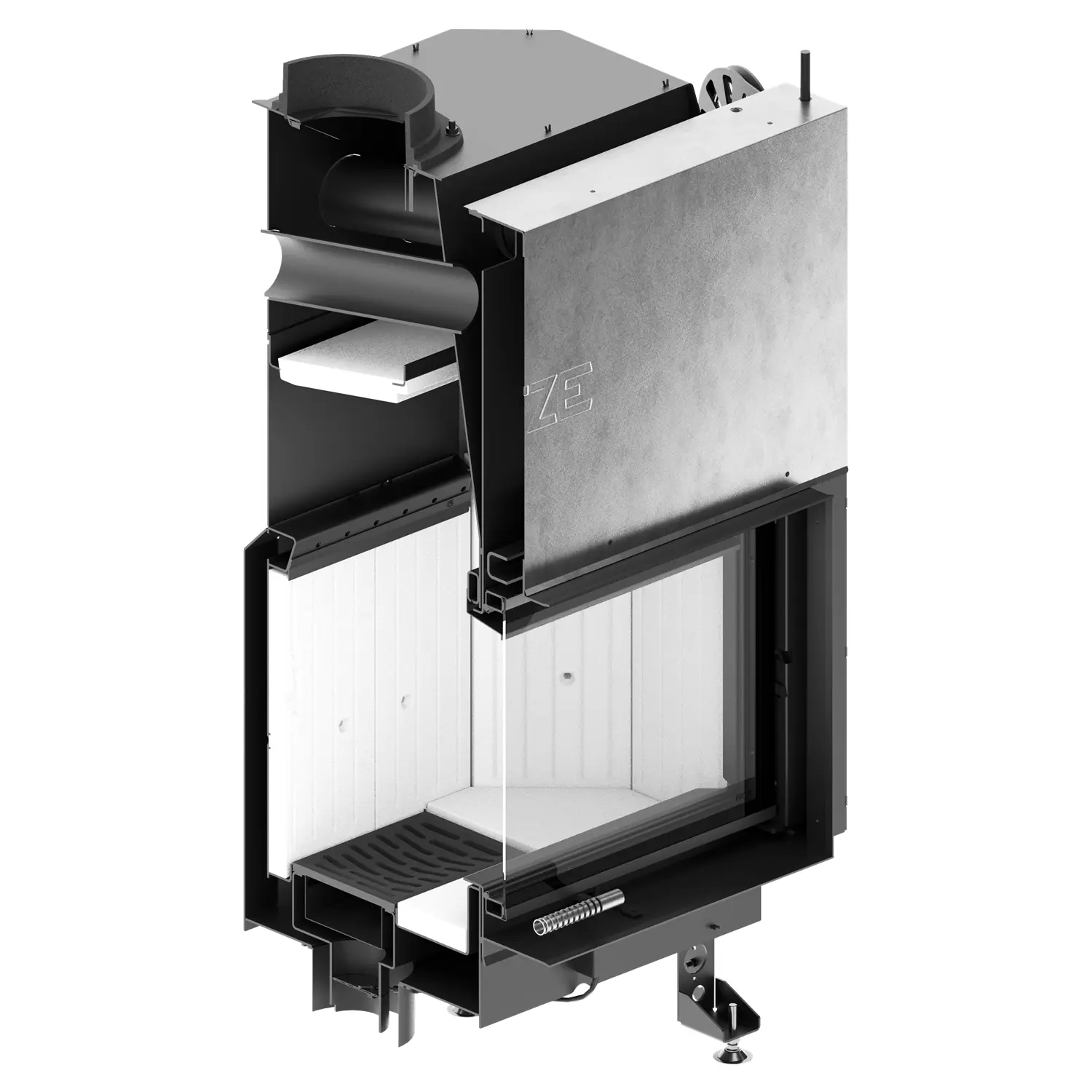

Specjalna konstrukcja tylnej części korpusu umożliwia doprowadzanie powietrza wtórnego do górnej części paleniska. Dzięki temu wspomagane jest dopalanie gazów powstających podczas spalania paliwa.

W rezultacie proces spalania może przebiegać dokładniej. Uzyskanie deklarowanych parametrów wymaga jednak prawidłowego montażu, właściwego ciągu kominowego i stosowania odpowiednio sezonowanego drewna.

Parametry emisji modelu AL19G.H-D

Emisja pyłków przy 13% O₂ wynosi 29 mg/m³. Z kolei emisja CO przy 13% O₂ wynosi 1200 mg/m³.

Deklarowane wartości odnoszą się do określonych warunków badania urządzenia. W rzeczywistej instalacji na przebieg spalania wpływają między innymi jakość drewna, ciąg kominowy, sposób rozpalania oraz regulacja dopływu powietrza.

Dlatego należy stosować suche, odpowiednio sezonowane drewno oraz ilość paliwa określoną w instrukcji użytkowania. Tym samym można ograniczyć ryzyko nieprawidłowego spalania i nadmiernego osadzania się zanieczyszczeń.

Zewnętrzny dolot powietrza

Stalowa podstawa urządzenia została wyposażona w przepustnicę dolotu powietrza zewnętrznego. Powietrze potrzebne do spalania może być dzięki temu doprowadzane bezpośrednio spoza budynku.

Rozwiązanie ogranicza konieczność pobierania powietrza wyłącznie z ogrzewanego pomieszczenia. Ma to szczególne znaczenie w nowoczesnych budynkach charakteryzujących się wysoką szczelnością.

Średnica króćca dolotowego wynosi 150 mm. Przewód należy zaprojektować w sposób zapewniający swobodny przepływ wymaganej ilości powietrza do komory spalania.

Wkład kominkowy przystosowany do rekuperacji

Model AL19G.H-D jest przystosowany do zastosowania w budynkach wyposażonych w rekuperację. Zewnętrzny dolot powietrza pomaga ograniczyć wpływ pracy kominka na bilans powietrza wewnątrz pomieszczenia.

Jednocześnie instalacja kominkowa oraz wentylacja mechaniczna powinny zostać prawidłowo zaprojektowane i wyregulowane. Dzięki temu można zapewnić odpowiednie warunki działania obu systemów.

Sposób wykonania dolotu warto ustalić przed rozpoczęciem budowy obudowy. Pozwala to uniknąć kolizji z pozostałymi instalacjami i odpowiednio przygotować trasę przewodu powietrznego.

Czopuch o średnicy 220 mm

Średnica czopucha wkładu ALBERO AL19G.H-D wynosi 220 mm. Przewód kominowy oraz przyłącze spalinowe muszą zostać dopasowane do parametrów urządzenia.

Przed montażem należy sprawdzić między innymi przekrój i wysokość komina, dostępny ciąg, sposób prowadzenia przyłącza oraz możliwość wykonywania okresowych kontroli i czyszczenia instalacji.

Ostateczną ocenę warunków podłączenia powinien przeprowadzić wykwalifikowany instalator lub osoba posiadająca odpowiednie uprawnienia kominiarskie.

Wentylowana zabudowa wkładu AL19G.H-D

Model AL19G.H-D nie jest przeznaczony do wykonania ciepłej zabudowy. Obudowę należy zatem zaprojektować jako odpowiednio wentylowaną konstrukcję, zgodnie z instrukcją urządzenia oraz wymaganiami ochrony termicznej.

Wloty i wyloty powietrza powinny umożliwiać swobodny przepływ wokół korpusu wkładu. Dzięki temu ogrzane powietrze może być przekazywane do pomieszczenia, natomiast elementy obudowy są chronione przed nadmiernym wzrostem temperatury.

Do wykonania zabudowy należy stosować materiały przeznaczone do pracy w warunkach podwyższonej temperatury. Konstrukcja powinna również zapewniać dostęp do elementów wymagających kontroli lub obsługi serwisowej.

Wymagane pola czynne kratek

Pole czynne kratek wylotowych powinno wynosić od 1330 do 1520 cm². Natomiast wymagane pole czynne kratek wlotowych mieści się w zakresie od 760 do 1240 cm².

Podczas wyboru kratek należy uwzględniać ich rzeczywiste pole czynne, a nie wyłącznie zewnętrzne wymiary ramki. Lamele, siatki i pozostałe elementy konstrukcyjne ograniczają powierzchnię dostępną dla przepływu powietrza.

Otwory wlotowe doprowadzają chłodniejsze powietrze do przestrzeni wokół korpusu. Następnie ogrzane powietrze przemieszcza się ku górze i jest odprowadzane przez kratki wylotowe.

Zabudowa dostosowana do mechanizmu gilotynowego

Podczas projektowania obudowy należy zapewnić przestrzeń potrzebną do pionowego podnoszenia szerokich drzwi. Konstrukcja nie może ograniczać ruchu mechanizmu ani powodować nacisku na elementy wkładu.

Ponadto trzeba zachować dostęp do części wymagających kontroli i obsługi serwisowej. Należy również uwzględnić miejsce potrzebne do podłączenia czopucha, wykonania dolotu powietrza oraz rozmieszczenia otworów wentylacyjnych.

Projekt i montaż zabudowy należy powierzyć wykwalifikowanemu instalatorowi, który uwzględni aktualną dokumentację urządzenia oraz warunki występujące w konkretnym budynku.

Korpus ze stali kotłowej P265GH

Płaszcz wkładu wykonano ze stali kotłowej gatunku P265GH zgodnej z EN 10028-2. Materiał ten jest przeznaczony do zastosowań wymagających pracy w podwyższonej temperaturze.

Stalowa konstrukcja zapewnia odpowiednią stabilność całego urządzenia. Ponadto właściwie dobrany materiał wspiera trwałość wkładu podczas regularnego użytkowania.

Prawidłowe warunki eksploatacji zależą również od sposobu montażu i wykonania obudowy. Dlatego wszystkie prace powinny być prowadzone zgodnie z aktualną dokumentacją produktu.

Personalizacja wkładu ALBERO AL19G.H-D

Seria ALBERO umożliwia dopasowanie wybranych elementów urządzenia do charakteru wnętrza. Możliwości personalizacji obejmują między innymi klamkę, maskownice oraz wyłożenie paleniska wykonane z czarnego betonu.

Istnieje możliwość zamówienia wkładu z klamką malowaną proszkowo na kolor czarny. Dzięki temu front uzyskuje bardziej jednolity wygląd i może lepiej komponować się z ciemną zabudową.

Z kolei czarne wyłożenie komory spalania tworzy spójną kompozycję z ramą urządzenia oraz podkreśla kolor płomieni. W rezultacie wygląd wkładu można dostosować do konkretnej aranżacji salonu.

Wymiary wkładu kominkowego AL19G.H-D

Wymiary urządzenia wynoszą 1203 × 1324 × 590 mm. Szerokość wkładu oraz przestrzeń potrzebną do pracy mechanizmu gilotynowego należy dokładnie uwzględnić podczas projektowania obudowy.

Masa modelu wynosi 262 kg. Podłoże powinno zatem mieć odpowiednią nośność oraz zostać przygotowane zgodnie z wymaganiami dotyczącymi montażu urządzeń grzewczych na paliwo stałe.

Przed wykonaniem obudowy należy korzystać z aktualnego rysunku technicznego. Pozwala on właściwie zaplanować ustawienie urządzenia, położenie czopucha, wykonanie dolotu oraz rozmieszczenie kratek wentylacyjnych.

Klasa efektywności energetycznej A+

Wkład kominkowy AL19G.H-D ma klasę efektywności energetycznej A+. Sprawność cieplna na poziomie 81% oraz system dostarczania powietrza wtórnego wspierają wykorzystanie energii zawartej w drewnie.

Rzeczywista efektywność pracy zależy jednak również od jakości paliwa, parametrów przewodu kominowego, sposobu wykonania instalacji oraz prawidłowej obsługi urządzenia.

Zgodność z Ekoprojektem, BImSchV II i 15a B-VG

Wkład kominkowy ALBERO AL19G.H-D spełnia wymagania Ekoprojektu, BImSchV II oraz 15a B-VG.

Wymagania dotyczące miejscowych ogrzewaczy pomieszczeń na paliwo stałe określa między innymi rozporządzenie Komisji (UE) 2015/1185.

Zgodnie z wymaganiami Ekoprojektu produkt nie może służyć jako podstawowe źródło ogrzewania. Powinien być użytkowany jako dodatkowe źródło ciepła, zgodnie z przeznaczeniem oraz instrukcją urządzenia.

Dlaczego warto wybrać wkład kominkowy AL19G.H-D?

Wkład kominkowy AL19G.H-D łączy moc nominalną 19 kW, panoramiczną szybę o szerokości 900 mm oraz drzwi podnoszone pionowo. Mechanizm gilotynowy zapewnia wygodny dostęp do komory spalania, a jednocześnie pozwala zachować nowoczesną formę zabudowy.

Ponadto model wyposażono w zewnętrzny dolot powietrza, system dopalania spalin i kurtynę powietrzną wspierającą utrzymanie czystej szyby. Możliwość personalizacji klamki, maskownic oraz wyłożenia paleniska ułatwia z kolei dopasowanie wkładu do konkretnego projektu wnętrza.
